REDEX KRPX1+ Betriebs-, Montage- Und Wartungsanleitung Seite 144

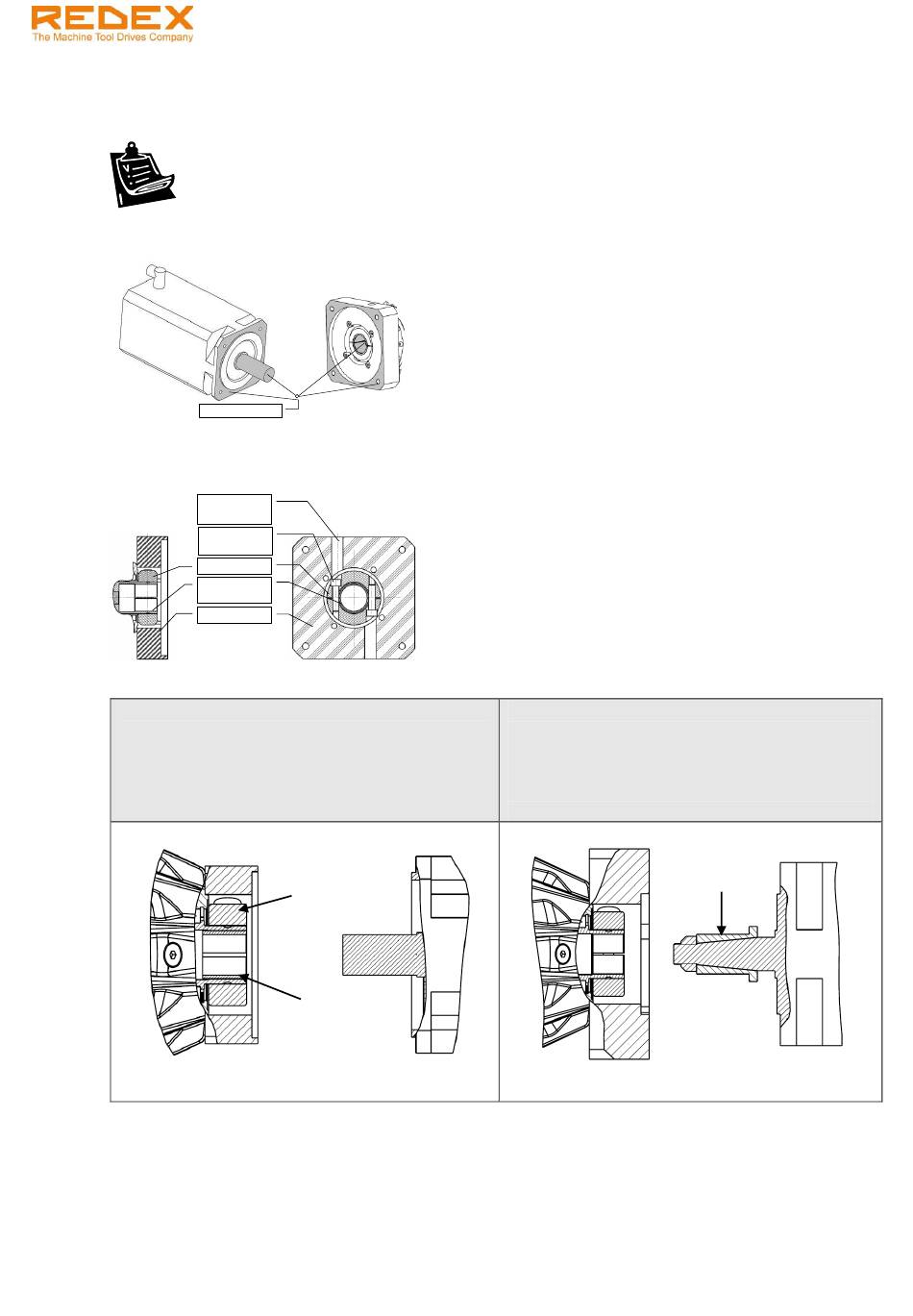

IF 型电机法兰安装(同轴结构 KRPX+M)
5.3
请按照下面说明安装电机法兰。
1. 清洁将要组装一起的安装表面. 特别是要注意电机轴和减速器的输入孔。
Surfaces to be cleaned
2. 旋转箝位毂，并旋转减速器的输入孔，使其上面的开槽对齐，并使锁紧螺钉与电机法兰上的径向孔对
齐,如下图所示。
screws hole
Clamping hub
Gearbox input
Motor flange
如果联轴器的孔比电机轴大，减速器会随机带有一
个轴套。轴套上的开槽必须与联轴器上的开槽对
齐。
KRPX+ 用户手册
Clamping
Clamping
screws
split-bore
圆柱轴
a.
箝位毂
轴套
未经我们许可，严禁对此文档进行复制、传播
Version 01/2017 – Chinese
b.
电机为圆锥输出轴时，减速器会随机带有一个锥孔
轴套。装上轴套后，请拧紧电机轴上的螺母。
Ref.: RX182/010
圆锥轴
轴套
Page 21 / 24
