4.3.2
Méthode
1. Déplacer l'élément machine à un endroit où la topographie de la crémaillère est à une valeur
médiane (voir chapitre Erreur ! Source du renvoi introuvable.).
2. Suivre la procédure ci-dessous (cas 1 ou 2 en fonction de l'application)

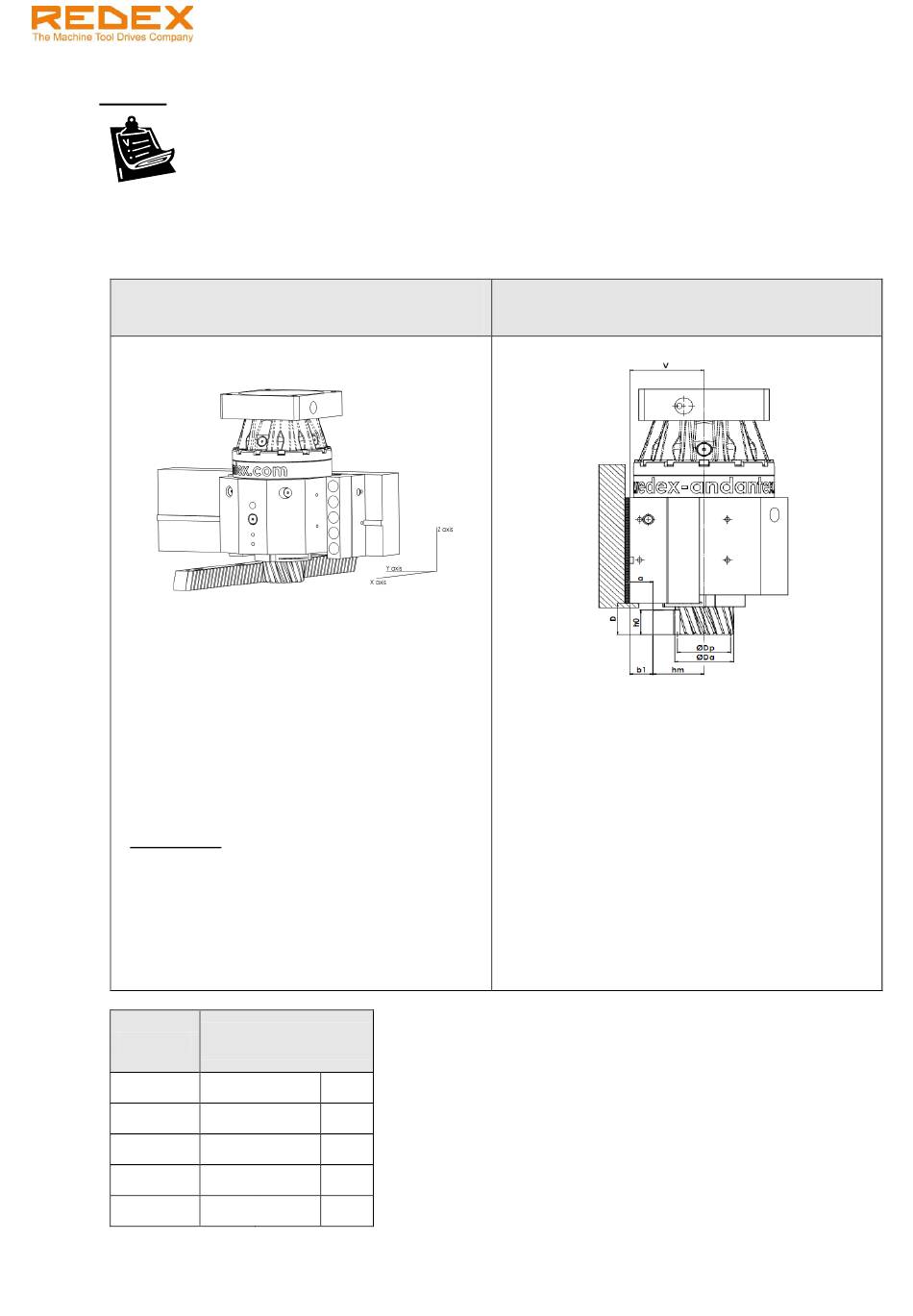

Cas 1 : crémaillère perpendiculaire à la face de
Utiliser la rainure de clavette
1. Monter le KRPX sur le bâti machine.
2. Déplacer* le KRPX dans la direction Y pour
mettre le pignon en contact avec la
crémaillère. S'assurer que les dents du
pignon atteignent leur position finale dans les
dents de la crémaillère (engrènement sans
jeu)
*Remarque :
La surface de référence pour le mouvement peut
être la rainure de clavette ou la surface
antérieure rectifiée du KRPX.
3. Déplacer le KRPX dans la direction –Y d'une
valeur de tb1 donnée dans le tableau ci-
dessous.
Taille
KRPX1+
KRPX2+
0.15
KRPX3+
KRPX4+
KRPX5+
KRPX+ Manuel d'utilisation
fixation du KRPX.
Jeu d'entraxe de
denture t
b1
+0.025
0.1
mm
-0.025
+0.025
mm
-0.025
+0.05
0.2
mm
-0.05
+0.075
0.2
mm
-0.075
+0.1
0.3
mm
-0.1
Ce document ne peut être reproduit, même partiellement, sans notre autorisation écrite
Version 01/2017 - Français
Cas 2 : crémaillère parallèle à la face de fixation
du KRPX.
Utiliser une plaque d'adaptation rectifiée
Prérequis :
1. La tolérance de perpendicularité a été vérifiée
suivant le chapitre ci-dessus (Erreur ! Source
du renvoi introuvable.)
2. L'épaisseur de la plaque d'adaptation a été
définie par t = a – b1 + tb1.
Méthode de vérification :
1. Mesurer la cote a.
2. Monter le KRPX sur la machine avec sa
plaque d'adaptation.
3. Vérifier le jeu de battement de denture tb2
(voir chapitre suivant).
Ref.: RX182/010
Page 15 / 24
