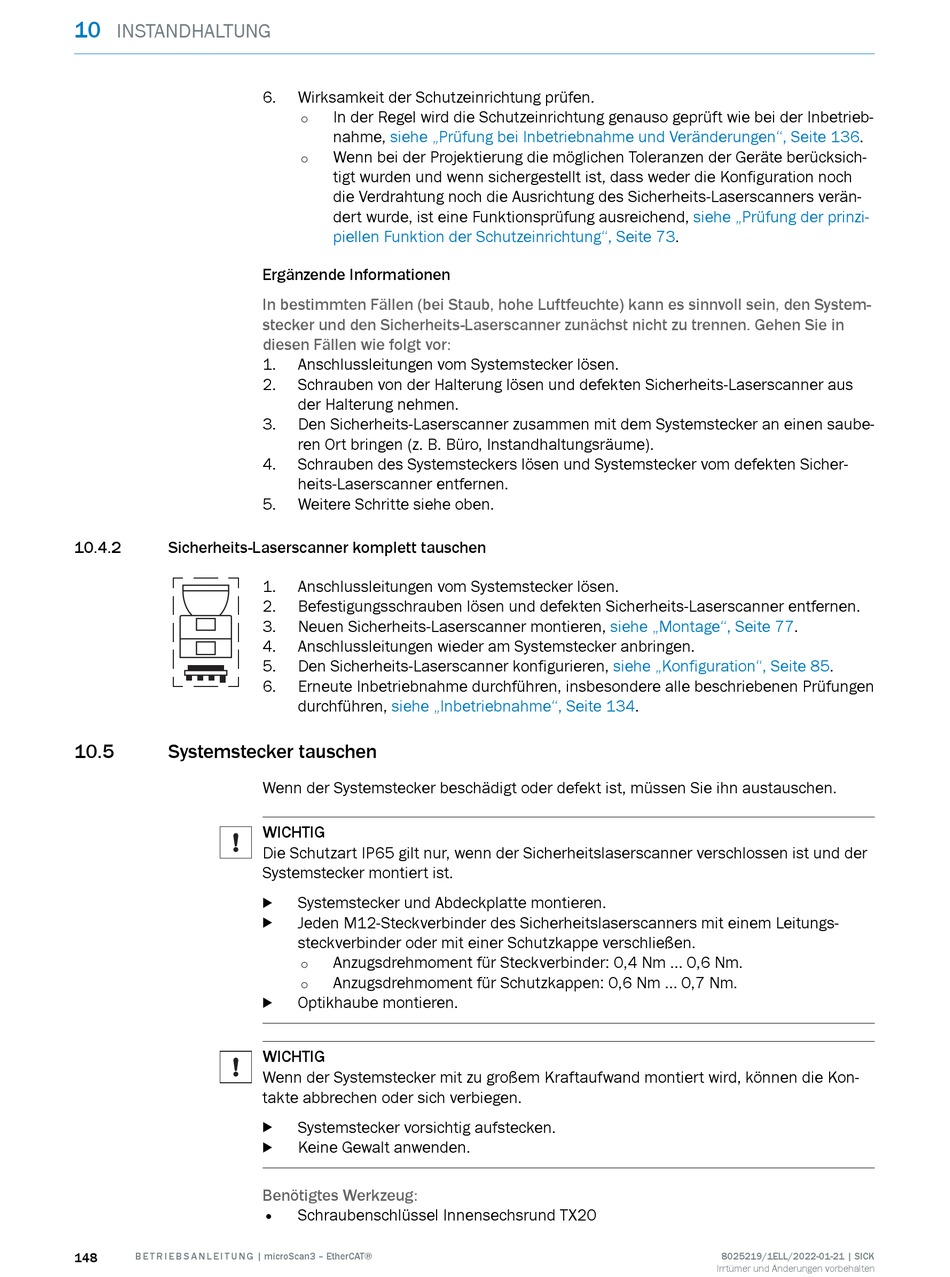

10
INSTANDHALTUNG
10.4.2

Sicherheits-Laserscanner komplett tauschen

10.5

Systemstecker tauschen

148 B E T R I E B S A N L E I T U N G | microScan3 – EtherCAT®
6. Wirksamkeit der Schutzeinrichtung prüfen.
In der Regel wird die Schutzeinrichtung genauso geprüft wie bei der Inbetrieb‐
°
nahme, siehe „Prüfung bei Inbetriebnahme und Veränderungen", Seite
Wenn bei der Projektierung die möglichen Toleranzen der Geräte berücksich‐
°
tigt wurden und wenn sichergestellt ist, dass weder die Konfiguration noch
die Verdrahtung noch die Ausrichtung des Sicherheits-Laserscanners verän‐
dert wurde, ist eine Funktionsprüfung ausreichend,
piellen Funktion der Schutzeinrichtung", Seite
Ergänzende Informationen
In bestimmten Fällen (bei Staub, hohe Luftfeuchte) kann es sinnvoll sein, den System‐
stecker und den Sicherheits-Laserscanner zunächst nicht zu trennen. Gehen Sie in
diesen Fällen wie folgt vor:
1. Anschlussleitungen vom Systemstecker lösen.
2. Schrauben von der Halterung lösen und defekten Sicherheits-Laserscanner aus
der Halterung nehmen.
3. Den Sicherheits-Laserscanner zusammen mit dem Systemstecker an einen saube‐
ren Ort bringen (z. B. Büro, Instandhaltungsräume).
4. Schrauben des Systemsteckers lösen und Systemstecker vom defekten Sicher‐
heits-Laserscanner entfernen.
5. Weitere Schritte siehe oben.
1. Anschlussleitungen vom Systemstecker lösen.
2. Befestigungsschrauben lösen und defekten Sicherheits-Laserscanner entfernen.
3. Neuen Sicherheits-Laserscanner montieren,
4. Anschlussleitungen wieder am Systemstecker anbringen.
5. Den Sicherheits-Laserscanner konfigurieren,
6. Erneute Inbetriebnahme durchführen, insbesondere alle beschriebenen Prüfungen
durchführen, siehe „Inbetriebnahme", Seite
Wenn der Systemstecker beschädigt oder defekt ist, müssen Sie ihn austauschen.
WICHTIG
Die Schutzart IP65 gilt nur, wenn der Sicherheitslaserscanner verschlossen ist und der
Systemstecker montiert ist.
Systemstecker und Abdeckplatte montieren.
b
Jeden M12-Steckverbinder des Sicherheitslaserscanners mit einem Leitungs‐
b
steckverbinder oder mit einer Schutzkappe verschließen.
Anzugsdrehmoment für Steckverbinder: 0,4 Nm ... 0,6 Nm.
°
Anzugsdrehmoment für Schutzkappen: 0,6 Nm ... 0,7 Nm.
°
Optikhaube montieren.
b
WICHTIG
Wenn der Systemstecker mit zu großem Kraftaufwand montiert wird, können die Kon‐
takte abbrechen oder sich verbiegen.
Systemstecker vorsichtig aufstecken.
b
Keine Gewalt anwenden.
b
Benötigtes Werkzeug:
• Schraubenschlüssel Innensechsrund TX20
siehe „Prüfung der prinzi‐
73.
siehe „Montage", Seite 77.
siehe „Konfiguration", Seite
134.
8025219/1ELL/2022-01-21 | SICK
Irrtümer und Änderungen vorbehalten
136.
85.
