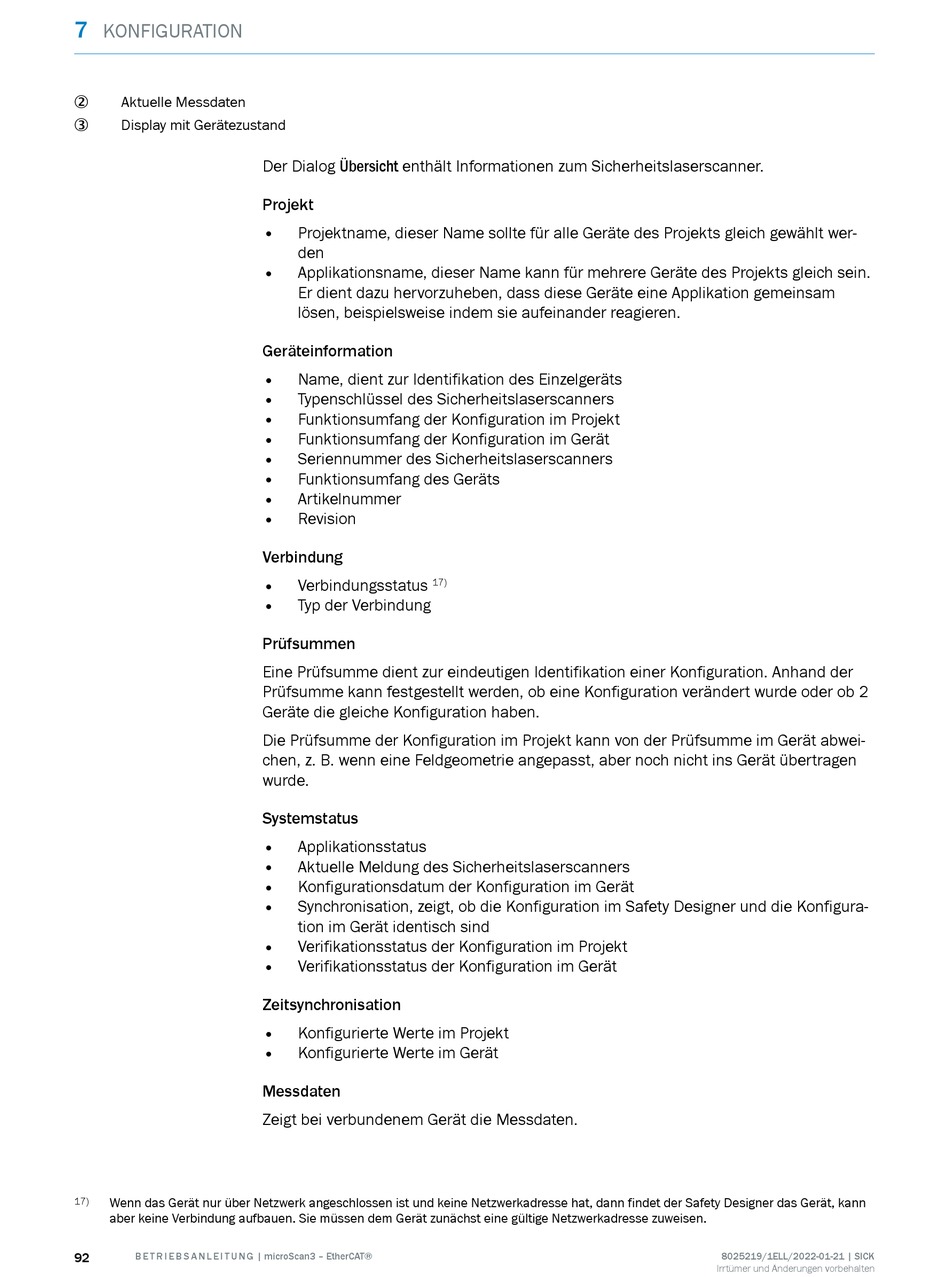

7
KONFIGURATION
Aktuelle Messdaten
2
Display mit Gerätezustand
3
Wenn das Gerät nur über Netzwerk angeschlossen ist und keine Netzwerkadresse hat, dann findet der Safety Designer das Gerät, kann
17)
aber keine Verbindung aufbauen. Sie müssen dem Gerät zunächst eine gültige Netzwerkadresse zuweisen.
92 B E T R I E B S A N L E I T U N G | microScan3 – EtherCAT®
Der Dialog Übersicht enthält Informationen zum Sicherheitslaserscanner.
Projekt
• Projektname, dieser Name sollte für alle Geräte des Projekts gleich gewählt wer‐
den
• Applikationsname, dieser Name kann für mehrere Geräte des Projekts gleich sein.
Er dient dazu hervorzuheben, dass diese Geräte eine Applikation gemeinsam
lösen, beispielsweise indem sie aufeinander reagieren.
Geräteinformation
•
Name, dient zur Identifikation des Einzelgeräts
• Typenschlüssel des Sicherheitslaserscanners
• Funktionsumfang der Konfiguration im Projekt
• Funktionsumfang der Konfiguration im Gerät
• Seriennummer des Sicherheitslaserscanners
• Funktionsumfang des Geräts
• Artikelnummer
• Revision
Verbindung
• Verbindungsstatus
17)
• Typ der Verbindung
Prüfsummen
Eine Prüfsumme dient zur eindeutigen Identifikation einer Konfiguration. Anhand der
Prüfsumme kann festgestellt werden, ob eine Konfiguration verändert wurde oder ob 2
Geräte die gleiche Konfiguration haben.
Die Prüfsumme der Konfiguration im Projekt kann von der Prüfsumme im Gerät abwei‐
chen, z. B. wenn eine Feldgeometrie angepasst, aber noch nicht ins Gerät übertragen
wurde.
Systemstatus
• Applikationsstatus
• Aktuelle Meldung des Sicherheitslaserscanners
• Konfigurationsdatum der Konfiguration im Gerät
• Synchronisation, zeigt, ob die Konfiguration im Safety Designer und die Konfigura‐
tion im Gerät identisch sind
• Verifikationsstatus der Konfiguration im Projekt
• Verifikationsstatus der Konfiguration im Gerät
Zeitsynchronisation
• Konfigurierte Werte im Projekt
•
Konfigurierte Werte im Gerät
Messdaten
Zeigt bei verbundenem Gerät die Messdaten.
8025219/1ELL/2022-01-21 | SICK
Irrtümer und Änderungen vorbehalten
