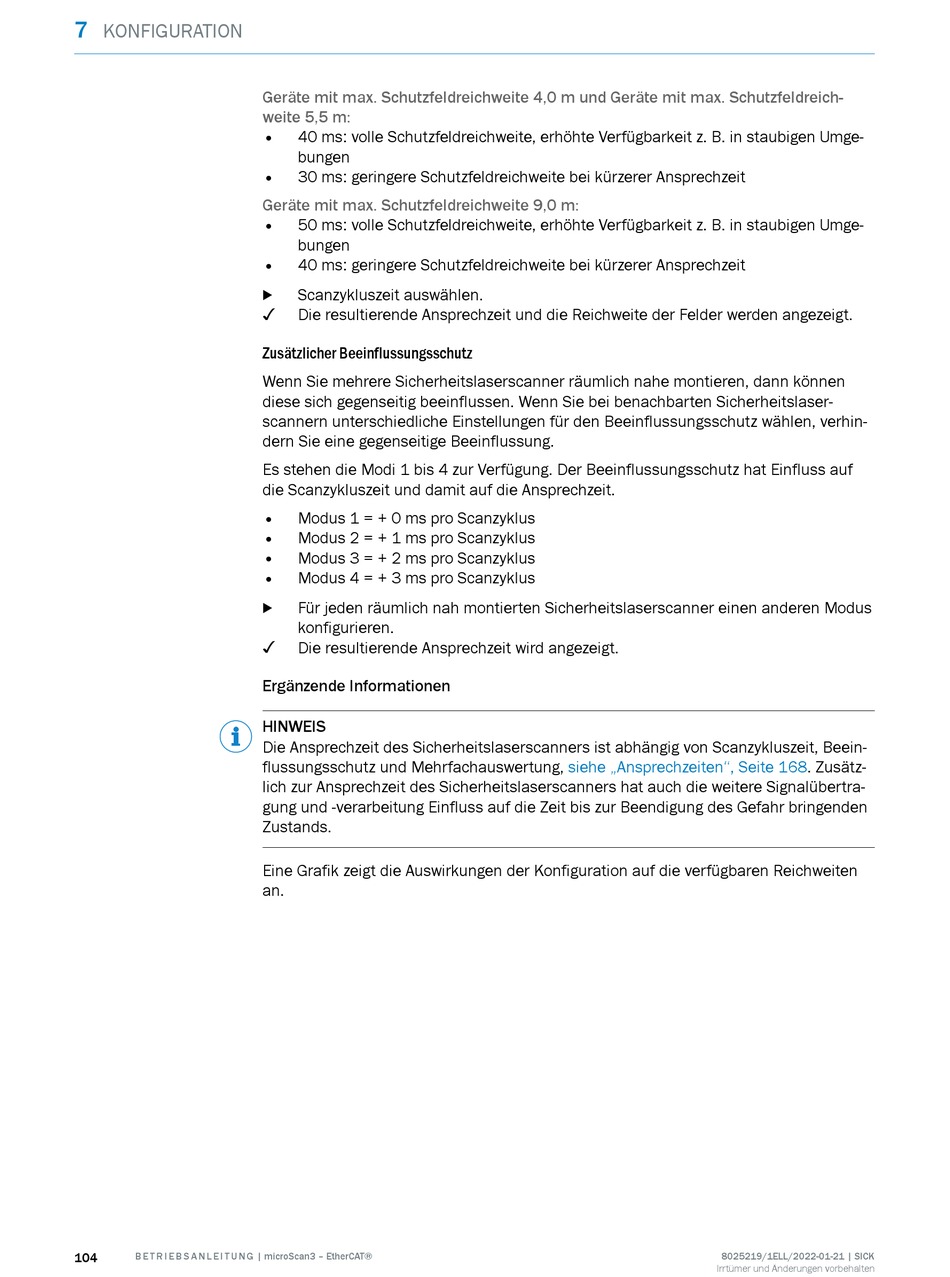

7
KONFIGURATION
104 B E T R I E B S A N L E I T U N G | microScan3 – EtherCAT®
Geräte mit max. Schutzfeldreichweite 4,0 m und Geräte mit max. Schutzfeldreich‐
weite 5,5 m:
• 40 ms: volle Schutzfeldreichweite, erhöhte Verfügbarkeit z. B. in staubigen Umge‐
bungen
• 30 ms: geringere Schutzfeldreichweite bei kürzerer Ansprechzeit
Geräte mit max. Schutzfeldreichweite 9,0 m:
• 50 ms: volle Schutzfeldreichweite, erhöhte Verfügbarkeit z. B. in staubigen Umge‐
bungen
• 40 ms: geringere Schutzfeldreichweite bei kürzerer Ansprechzeit
Scanzykluszeit auswählen.
b
✓
Die resultierende Ansprechzeit und die Reichweite der Felder werden angezeigt.
Zusätzlicher Beeinflussungsschutz
Wenn Sie mehrere Sicherheitslaserscanner räumlich nahe montieren, dann können
diese sich gegenseitig beeinflussen. Wenn Sie bei benachbarten Sicherheitslaser‐
scannern unterschiedliche Einstellungen für den Beeinflussungsschutz wählen, verhin‐
dern Sie eine gegenseitige Beeinflussung.
Es stehen die Modi 1 bis 4 zur Verfügung. Der Beeinflussungsschutz hat Einfluss auf
die Scanzykluszeit und damit auf die Ansprechzeit.
•
Modus 1 = + 0 ms pro Scanzyklus
• Modus 2 = + 1 ms pro Scanzyklus
• Modus 3 = + 2 ms pro Scanzyklus
• Modus 4 = + 3 ms pro Scanzyklus
Für jeden räumlich nah montierten Sicherheitslaserscanner einen anderen Modus
b
konfigurieren.
✓
Die resultierende Ansprechzeit wird angezeigt.
Ergänzende Informationen
HINWEIS
Die Ansprechzeit des Sicherheitslaserscanners ist abhängig von Scanzykluszeit, Beein‐
flussungsschutz und Mehrfachauswertung,
lich zur Ansprechzeit des Sicherheitslaserscanners hat auch die weitere Signalübertra‐
gung und -verarbeitung Einfluss auf die Zeit bis zur Beendigung des Gefahr bringenden
Zustands.
Eine Grafik zeigt die Auswirkungen der Konfiguration auf die verfügbaren Reichweiten
an.
siehe „Ansprechzeiten", Seite
8025219/1ELL/2022-01-21 | SICK
Irrtümer und Änderungen vorbehalten
168. Zusätz‐
