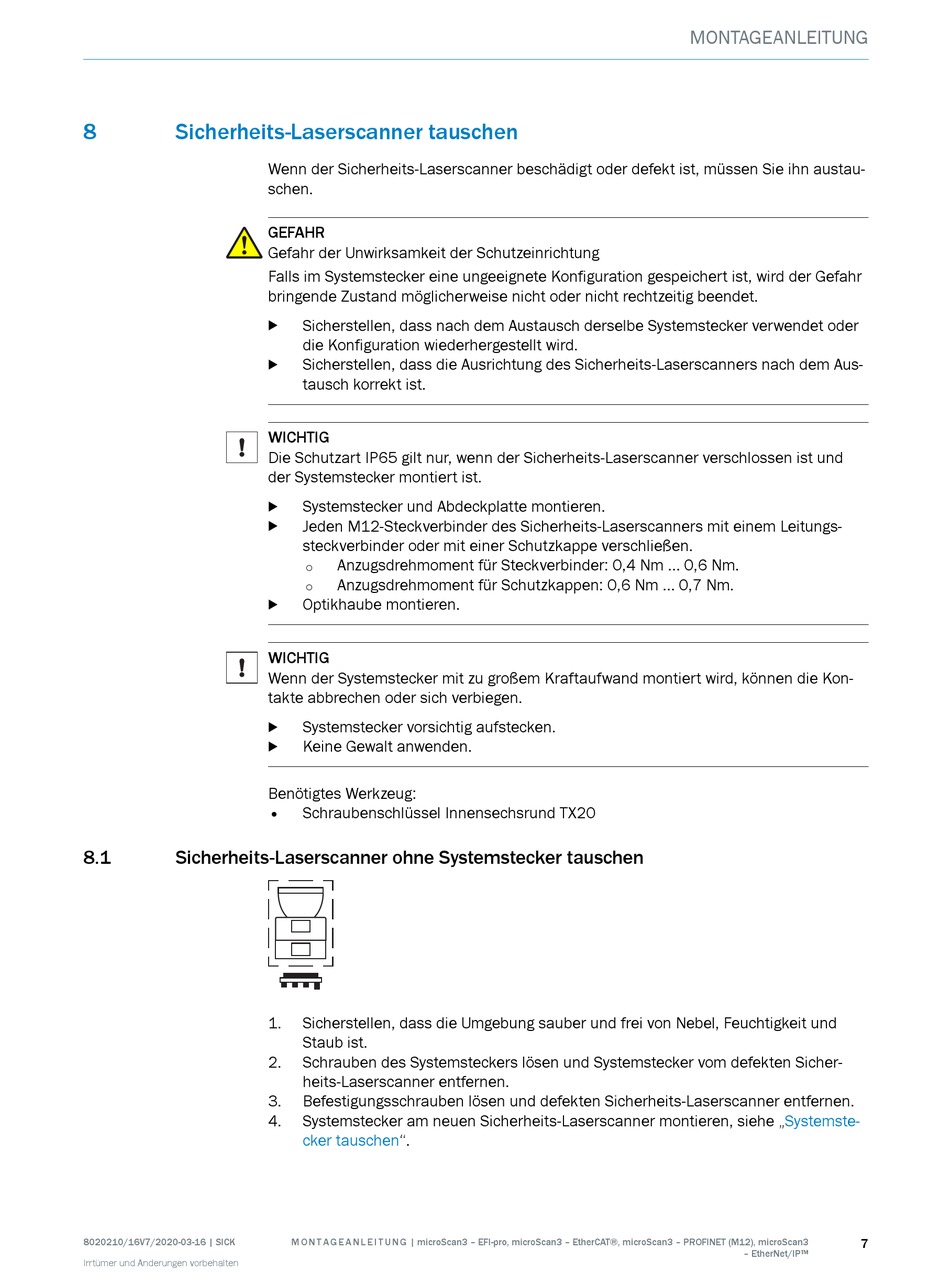

Sicherheits-Laserscanner tauschen
8.1
Sicherheits-Laserscanner ohne Systemstecker tauschen
8020210/16V7/2020-03-16 | SICK
Irrtümer und Änderungen vorbehalten
Wenn der Sicherheits-Laserscanner beschädigt oder defekt ist, müssen Sie ihn austau‐
schen.
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Falls im Systemstecker eine ungeeignete Konfiguration gespeichert ist, wird der Gefahr
bringende Zustand möglicherweise nicht oder nicht rechtzeitig beendet.
Sicherstellen, dass nach dem Austausch derselbe Systemstecker verwendet oder
b
die Konfiguration wiederhergestellt wird.
Sicherstellen, dass die Ausrichtung des Sicherheits-Laserscanners nach dem Aus‐
b
tausch korrekt ist.
WICHTIG
Die Schutzart IP65 gilt nur, wenn der Sicherheits-Laserscanner verschlossen ist und
der Systemstecker montiert ist.
Systemstecker und Abdeckplatte montieren.
b
Jeden M12-Steckverbinder des Sicherheits-Laserscanners mit einem Leitungs‐
b
steckverbinder oder mit einer Schutzkappe verschließen.
Anzugsdrehmoment für Steckverbinder: 0,4 Nm ... 0,6 Nm.
°
Anzugsdrehmoment für Schutzkappen: 0,6 Nm ... 0,7 Nm.
°
Optikhaube montieren.
b
WICHTIG
Wenn der Systemstecker mit zu großem Kraftaufwand montiert wird, können die Kon‐
takte abbrechen oder sich verbiegen.
Systemstecker vorsichtig aufstecken.
b
Keine Gewalt anwenden.
b
Benötigtes Werkzeug:
•
Schraubenschlüssel Innensechsrund TX20
1.
Sicherstellen, dass die Umgebung sauber und frei von Nebel, Feuchtigkeit und
Staub ist.
2.
Schrauben des Systemsteckers lösen und Systemstecker vom defekten Sicher‐
heits-Laserscanner entfernen.
3.
Befestigungsschrauben lösen und defekten Sicherheits-Laserscanner entfernen.
4.
Systemstecker am neuen Sicherheits-Laserscanner montieren, siehe
cker
tauschen".
M O N T A G E A N L E I T U N G | microScan3 – EFI-pro, microScan3 – EtherCAT®, microScan3 – PROFINET (M12), microScan3
MONTAGEANLEITUNG
„Systemste‐
7
– EtherNet/IP™
