7.10

Referenzkonturfeld

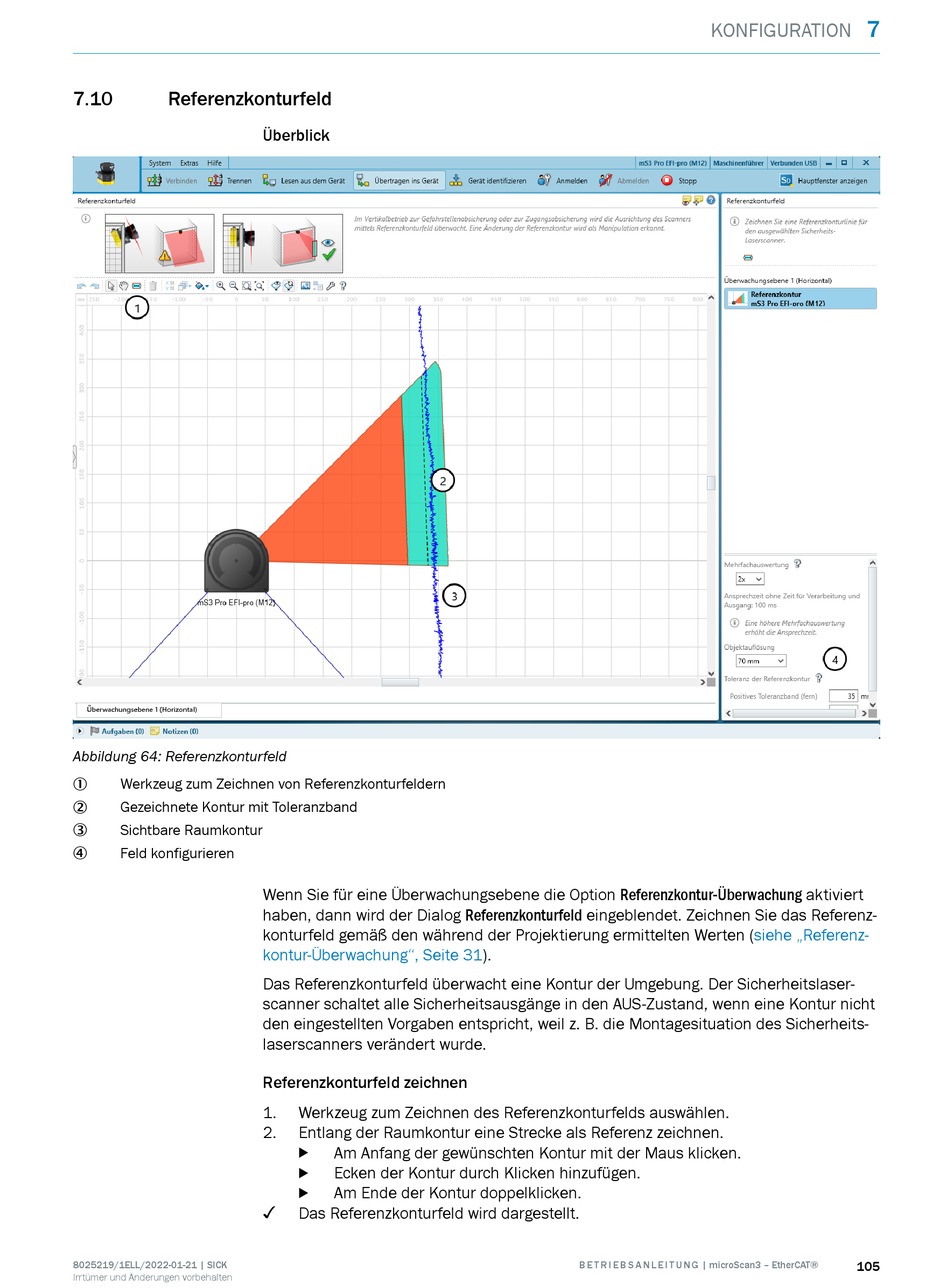

Abbildung 64: Referenzkonturfeld
Werkzeug zum Zeichnen von Referenzkonturfeldern
1
Gezeichnete Kontur mit Toleranzband
2
Sichtbare Raumkontur
3
Feld konfigurieren
4
8025219/1ELL/2022-01-21 | SICK
Irrtümer und Änderungen vorbehalten
Überblick
Wenn Sie für eine Überwachungsebene die Option Referenzkontur-Überwachung aktiviert
haben, dann wird der Dialog Referenzkonturfeld eingeblendet. Zeichnen Sie das Referenz‐
konturfeld gemäß den während der Projektierung ermittelten Werten
kontur-Überwachung", Seite
Das Referenzkonturfeld überwacht eine Kontur der Umgebung. Der Sicherheitslaser‐
scanner schaltet alle Sicherheitsausgänge in den AUS-Zustand, wenn eine Kontur nicht
den eingestellten Vorgaben entspricht, weil z. B. die Montagesituation des Sicherheits‐
laserscanners verändert wurde.
Referenzkonturfeld zeichnen
1. Werkzeug zum Zeichnen des Referenzkonturfelds auswählen.
2. Entlang der Raumkontur eine Strecke als Referenz zeichnen.
Am Anfang der gewünschten Kontur mit der Maus klicken.
b
Ecken der Kontur durch Klicken hinzufügen.
b
Am Ende der Kontur doppelklicken.
b
✓
Das Referenzkonturfeld wird dargestellt.
31).
B E T R I E B S A N L E I T U N G | microScan3 – EtherCAT®
7
KONFIGURATION
(siehe „Referenz‐
105
