B E T R I E B S A N L E I T U N G | microScan3 – EtherCAT®

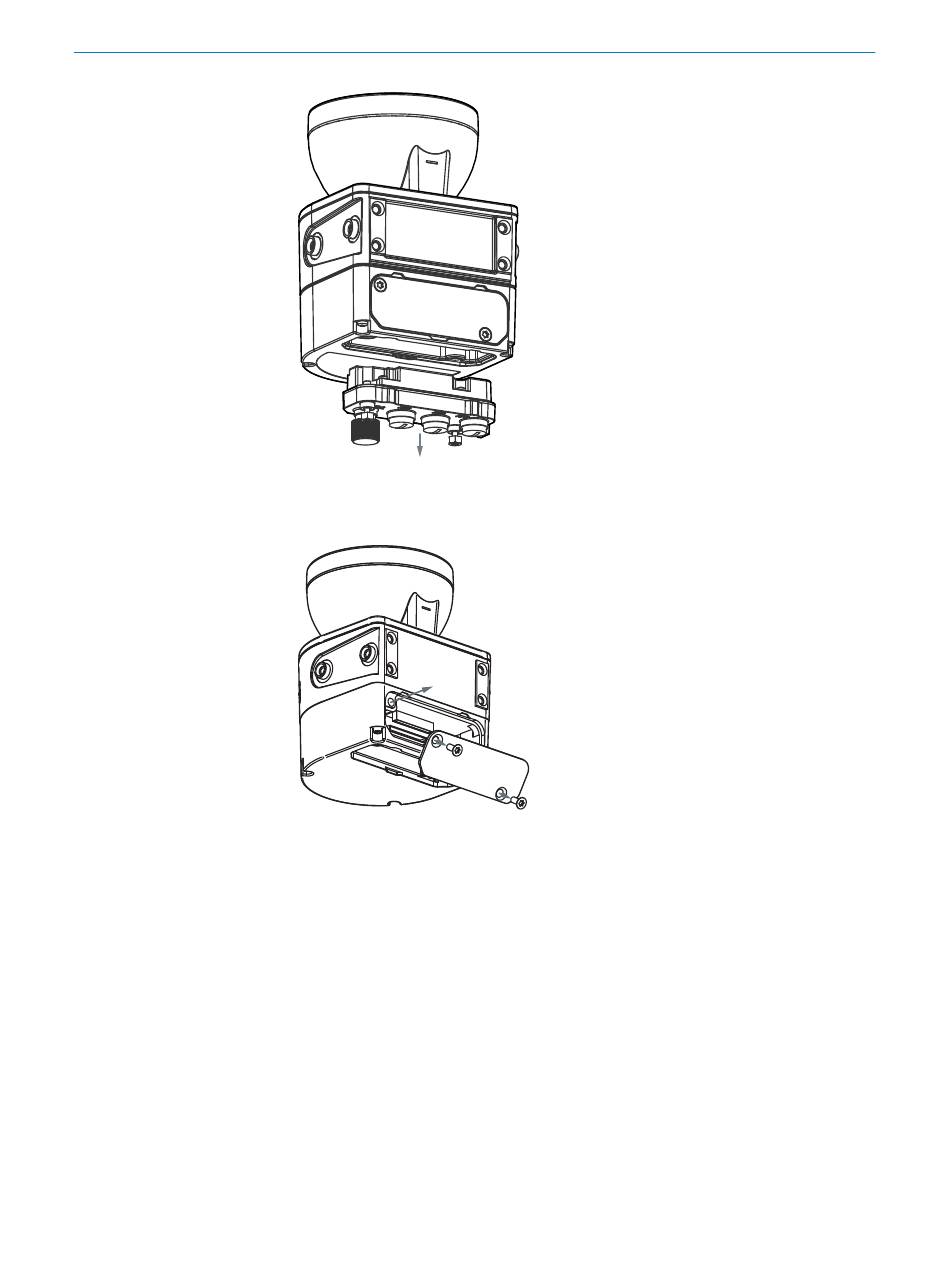

Abbildung 47: Systemstecker unten entfernen
3.
Schrauben der Abdeckplatte lösen.
4.
Abdeckplatte vom Sicherheits-Laserscanner abnehmen.
Abbildung 48: Abdeckplatte hinten entfernen
5.
Systemstecker vorsichtig an der gewünschten Stelle (hinten oder unten) in den
Sicherheits-Laserscanner schieben.
6.
Systemstecker mit den unverlierbaren Schrauben anschrauben. Anzugsdrehmo‐
ment: 2,25 Nm ... 2,75 Nm.
