4
PROJEKTIERUNG
30 B E T R I E B S A N L E I T U N G | microScan3 – EtherCAT®

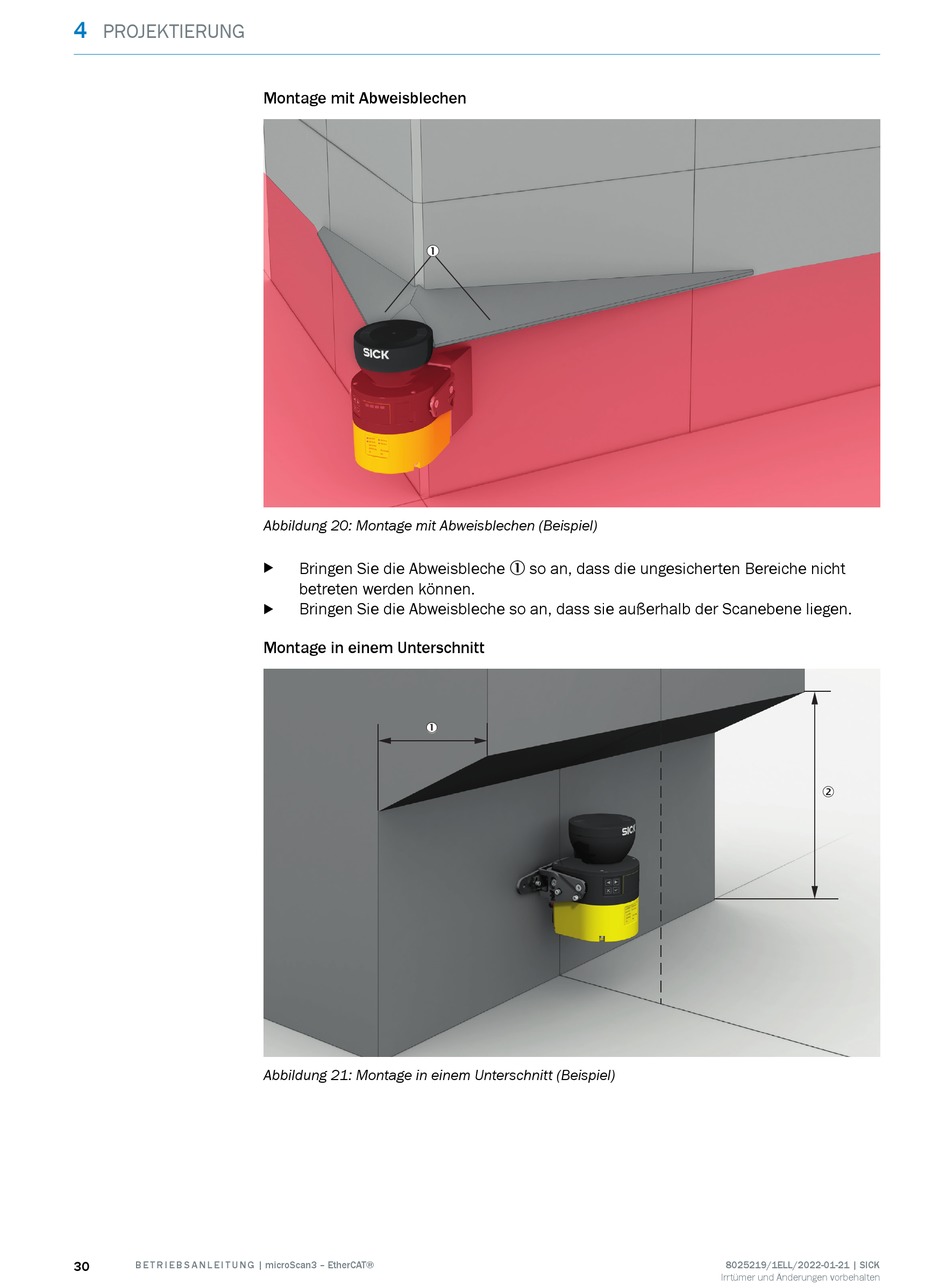

Montage mit Abweisblechen

Abbildung 20: Montage mit Abweisblechen (Beispiel)
Bringen Sie die Abweisbleche 1 so an, dass die ungesicherten Bereiche nicht
b
betreten werden können.
Bringen Sie die Abweisbleche so an, dass sie außerhalb der Scanebene liegen.
b
Montage in einem Unterschnitt

Abbildung 21: Montage in einem Unterschnitt (Beispiel)

