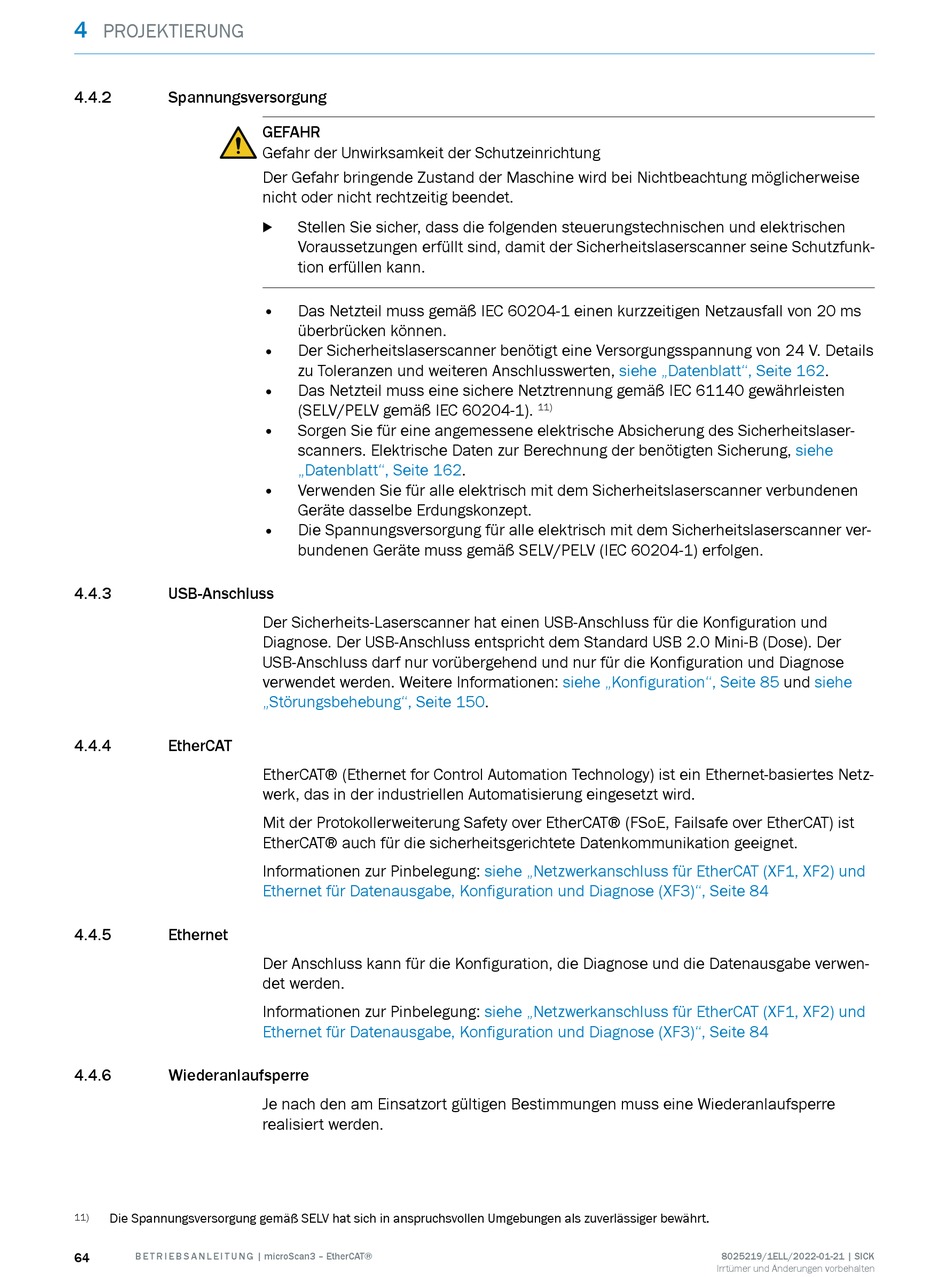

4
PROJEKTIERUNG
4.4.2

Spannungsversorgung

4.4.3

USB-Anschluss

4.4.4

EtherCAT

4.4.5

Ethernet

4.4.6

Wiederanlaufsperre

Die Spannungsversorgung gemäß SELV hat sich in anspruchsvollen Umgebungen als zuverlässiger bewährt.
11)
64 B E T R I E B S A N L E I T U N G | microScan3 – EtherCAT®
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Der Gefahr bringende Zustand der Maschine wird bei Nichtbeachtung möglicherweise
nicht oder nicht rechtzeitig beendet.
Stellen Sie sicher, dass die folgenden steuerungstechnischen und elektrischen
b
Voraussetzungen erfüllt sind, damit der Sicherheitslaserscanner seine Schutzfunk‐
tion erfüllen kann.
• Das Netzteil muss gemäß IEC 60204-1 einen kurzzeitigen Netzausfall von 20 ms
überbrücken können.
• Der Sicherheitslaserscanner benötigt eine Versorgungsspannung von 24 V. Details
zu Toleranzen und weiteren Anschlusswerten,
• Das Netzteil muss eine sichere Netztrennung gemäß IEC 61140 gewährleisten
(SELV/PELV gemäß IEC 60204-1).
•
Sorgen Sie für eine angemessene elektrische Absicherung des Sicherheitslaser‐
scanners. Elektrische Daten zur Berechnung der benötigten Sicherung,
„Datenblatt", Seite 162.
•
Verwenden Sie für alle elektrisch mit dem Sicherheitslaserscanner verbundenen
Geräte dasselbe Erdungskonzept.
• Die Spannungsversorgung für alle elektrisch mit dem Sicherheitslaserscanner ver‐
bundenen Geräte muss gemäß SELV/PELV (IEC 60204-1) erfolgen.
Der Sicherheits-Laserscanner hat einen USB-Anschluss für die Konfiguration und
Diagnose. Der USB-Anschluss entspricht dem Standard USB 2.0 Mini-B (Dose). Der
USB-Anschluss darf nur vorübergehend und nur für die Konfiguration und Diagnose
verwendet werden. Weitere Informationen:
„Störungsbehebung", Seite
EtherCAT® (Ethernet for Control Automation Technology) ist ein Ethernet-basiertes Netz‐
werk, das in der industriellen Automatisierung eingesetzt wird.
Mit der Protokollerweiterung Safety over EtherCAT® (FSoE, Failsafe over EtherCAT) ist
EtherCAT® auch für die sicherheitsgerichtete Datenkommunikation geeignet.
Informationen zur Pinbelegung:
Ethernet für Datenausgabe, Konfiguration und Diagnose (XF3)", Seite 84
Der Anschluss kann für die Konfiguration, die Diagnose und die Datenausgabe verwen‐
det werden.
Informationen zur Pinbelegung:
Ethernet für Datenausgabe, Konfiguration und Diagnose (XF3)", Seite 84
Je nach den am Einsatzort gültigen Bestimmungen muss eine Wiederanlaufsperre
realisiert werden.
siehe „Datenblatt", Seite
11)
siehe „Konfiguration", Seite 85
150.
siehe „Netzwerkanschluss für EtherCAT (XF1, XF2) und
siehe „Netzwerkanschluss für EtherCAT (XF1, XF2) und
162.
siehe
und siehe
