PRODUKTBESCHREIBUNG
3.3.7 Simultane Überwachung
22 B E T R I E B S A N L E I T U N G | microScan3 – EtherCAT®

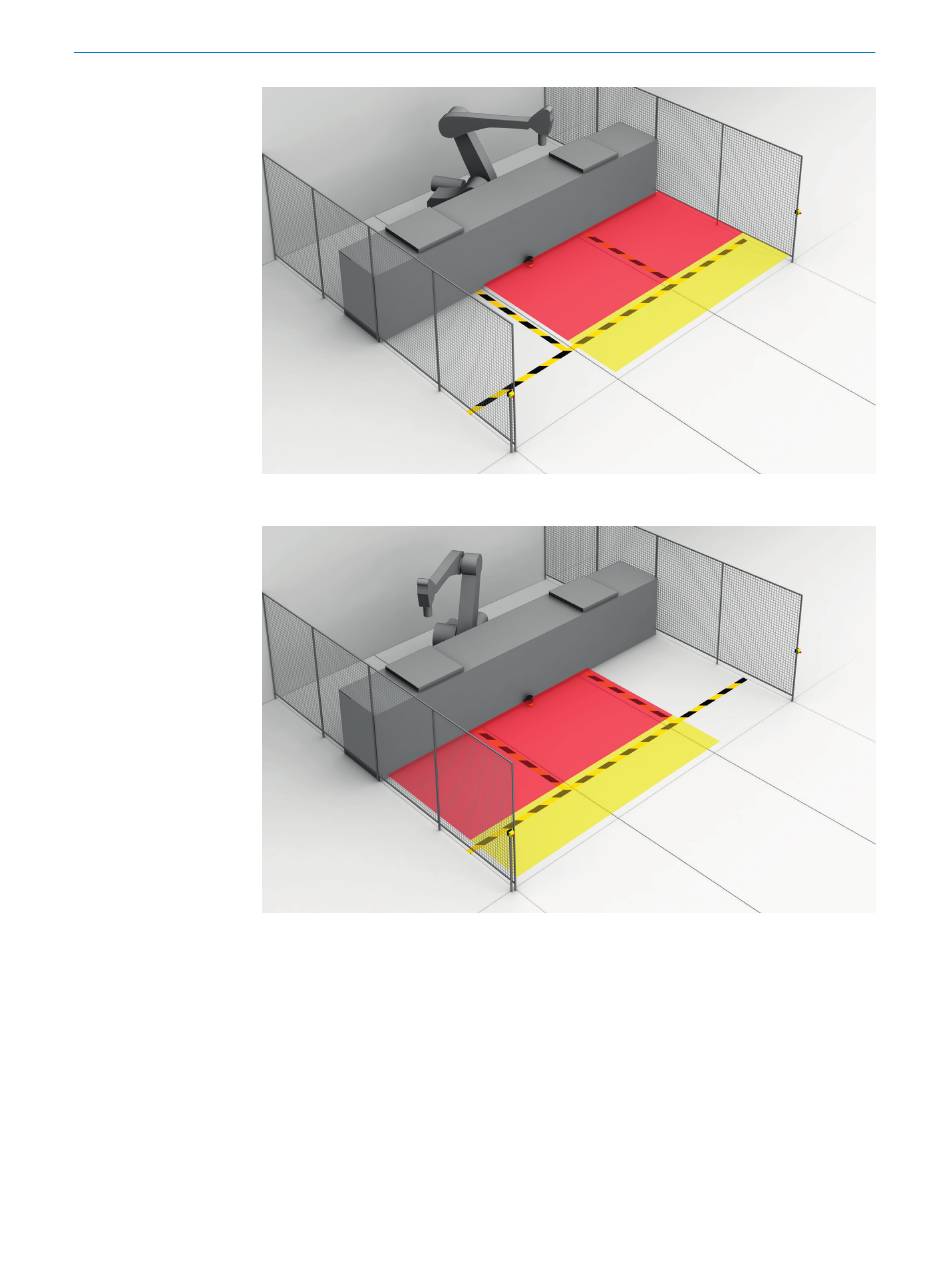

Abbildung 10: Überwachungsfall 1 mit Feldsatz 1
Abbildung 11: Überwachungsfall 2 mit Feldsatz 2
Der Sicherheits-Laserscanner kann in einem Überwachungsfall mehrere Feldsätze
gleichzeitig überwachen (z. B. Gefahrbereich links und Gefahrbereich rechts). Bei Vari‐
anten mit mehreren Sicherheitsausgängen können die Feldsätze auf unterschiedliche
Sicherheitsausgänge wirken.
Sie können z. B. 2 Maschinen mit nur einem Sicherheits-Laserscanner absichern.
Um simultane Überwachung zu konfigurieren, ordnen Sie im Safety Designer einem
Überwachungsfall mehrere Feldsätze zu, siehe „Feldsätze zuordnen", Seite
8025219/1ELL/2022-01-21 | SICK
Irrtümer und Änderungen vorbehalten
121.
