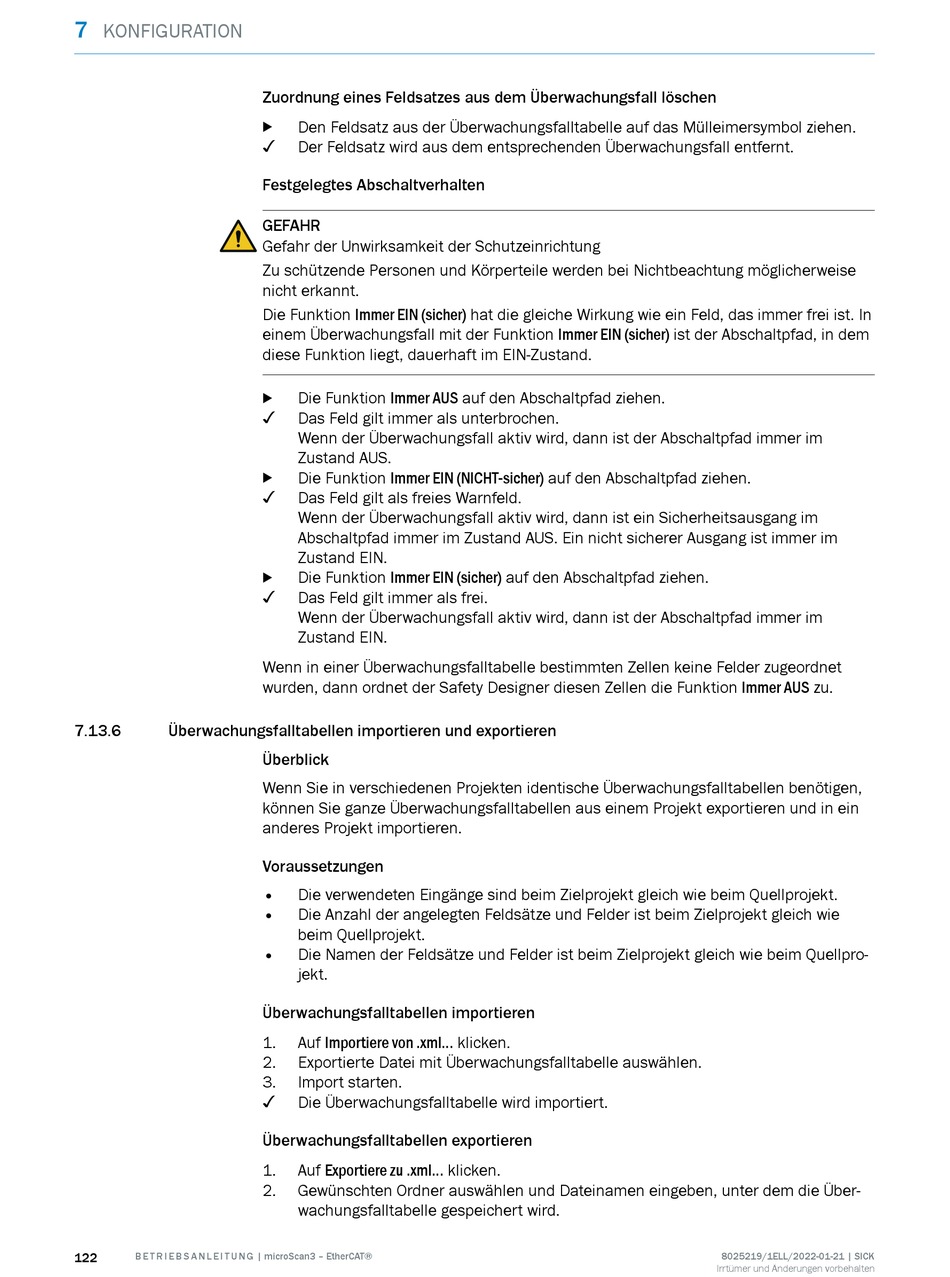

7
KONFIGURATION
7.13.6 Überwachungsfalltabellen importieren und exportieren
122 B E T R I E B S A N L E I T U N G | microScan3 – EtherCAT®
Zuordnung eines Feldsatzes aus dem Überwachungsfall löschen
Den Feldsatz aus der Überwachungsfalltabelle auf das Mülleimersymbol ziehen.
b
✓
Der Feldsatz wird aus dem entsprechenden Überwachungsfall entfernt.
Festgelegtes Abschaltverhalten
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung möglicherweise
nicht erkannt.
Die Funktion Immer EIN (sicher) hat die gleiche Wirkung wie ein Feld, das immer frei ist. In
einem Überwachungsfall mit der Funktion Immer EIN (sicher) ist der Abschaltpfad, in dem
diese Funktion liegt, dauerhaft im EIN-Zustand.
Die Funktion Immer AUS auf den Abschaltpfad ziehen.
b
✓
Das Feld gilt immer als unterbrochen.
Wenn der Überwachungsfall aktiv wird, dann ist der Abschaltpfad immer im
Zustand AUS.
Die Funktion Immer EIN (NICHT-sicher) auf den Abschaltpfad ziehen.
b
✓
Das Feld gilt als freies Warnfeld.
Wenn der Überwachungsfall aktiv wird, dann ist ein Sicherheitsausgang im
Abschaltpfad immer im Zustand AUS. Ein nicht sicherer Ausgang ist immer im
Zustand EIN.
Die Funktion Immer EIN (sicher) auf den Abschaltpfad ziehen.
b
✓
Das Feld gilt immer als frei.
Wenn der Überwachungsfall aktiv wird, dann ist der Abschaltpfad immer im
Zustand EIN.
Wenn in einer Überwachungsfalltabelle bestimmten Zellen keine Felder zugeordnet
wurden, dann ordnet der Safety Designer diesen Zellen die Funktion Immer AUS zu.
Überblick
Wenn Sie in verschiedenen Projekten identische Überwachungsfalltabellen benötigen,
können Sie ganze Überwachungsfalltabellen aus einem Projekt exportieren und in ein
anderes Projekt importieren.
Voraussetzungen
• Die verwendeten Eingänge sind beim Zielprojekt gleich wie beim Quellprojekt.
• Die Anzahl der angelegten Feldsätze und Felder ist beim Zielprojekt gleich wie
beim Quellprojekt.
• Die Namen der Feldsätze und Felder ist beim Zielprojekt gleich wie beim Quellpro‐
jekt.
Überwachungsfalltabellen importieren
1. Auf Importiere von .xml... klicken.
2. Exportierte Datei mit Überwachungsfalltabelle auswählen.
3. Import starten.
✓
Die Überwachungsfalltabelle wird importiert.
Überwachungsfalltabellen exportieren
1. Auf Exportiere zu .xml... klicken.
2. Gewünschten Ordner auswählen und Dateinamen eingeben, unter dem die Über‐
wachungsfalltabelle gespeichert wird.
