13.7 Maßzeichnungen
8025219/1ELL/2022-01-21 | SICK
Irrtümer und Änderungen vorbehalten
112
Ø 99,5

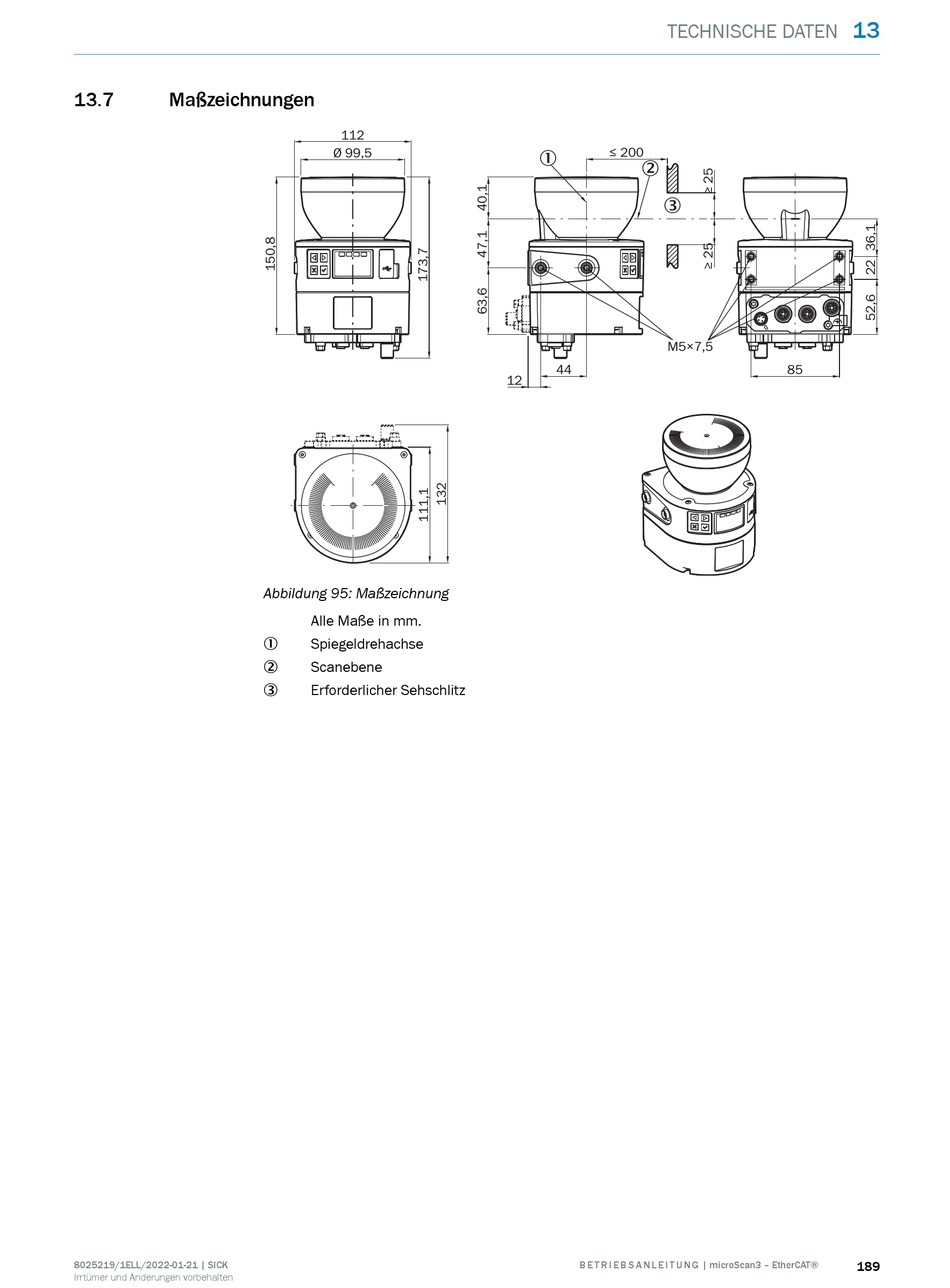

Abbildung 95: Maßzeichnung
Alle Maße in mm.
Spiegeldrehachse
1
Scanebene
2
Erforderlicher Sehschlitz
3
TECHNISCHE DATEN
≤ 200
1
2
3
M5×7,5
44
12
B E T R I E B S A N L E I T U N G | microScan3 – EtherCAT®
13
85
189
