7
KONFIGURATION

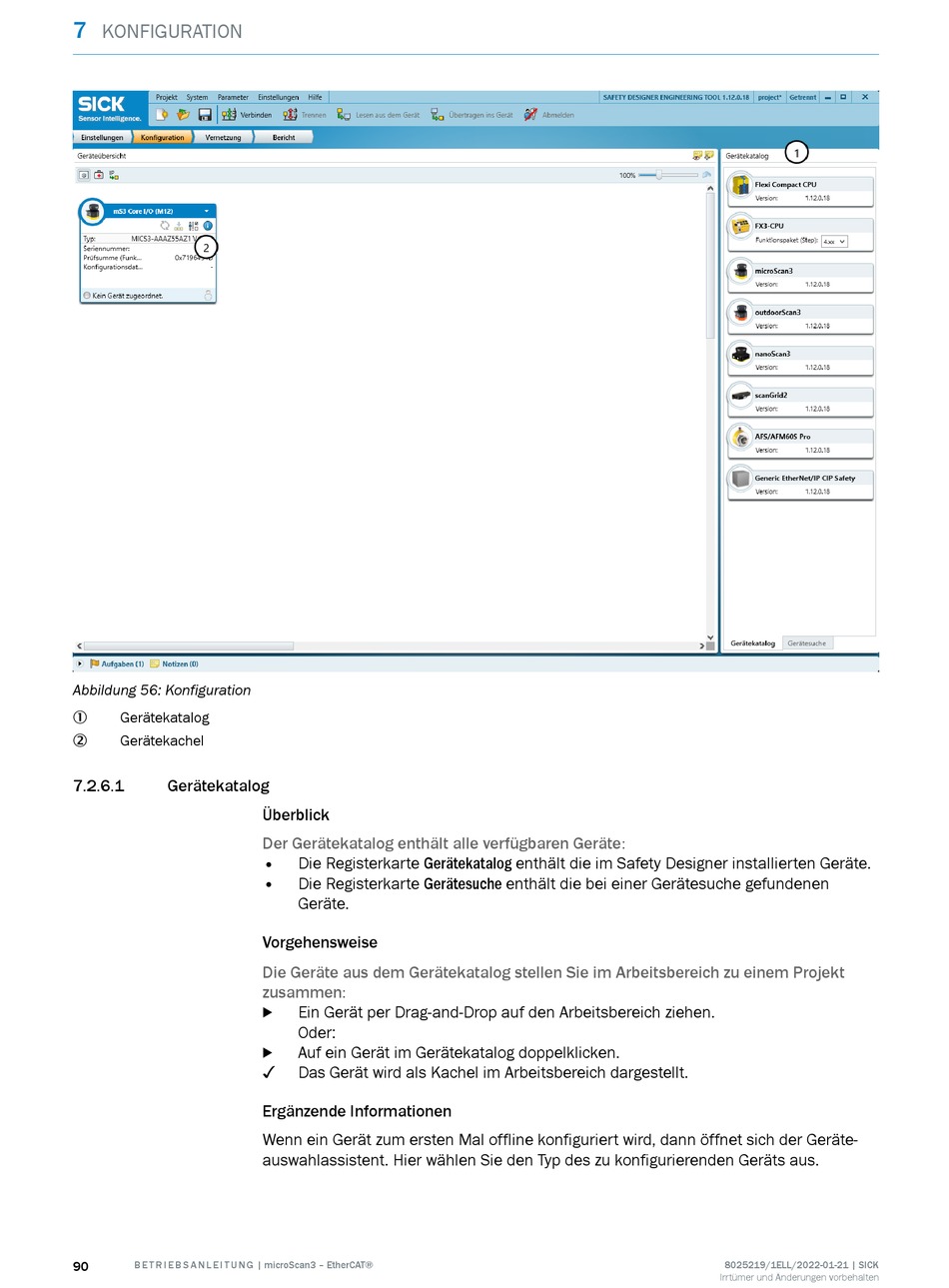

Abbildung 56: Konfiguration
Gerätekatalog
1
Gerätekachel
2
7.2.6.1 Gerätekatalog
90 B E T R I E B S A N L E I T U N G | microScan3 – EtherCAT®
Überblick
Der Gerätekatalog enthält alle verfügbaren Geräte:
• Die Registerkarte Gerätekatalog enthält die im Safety Designer installierten Geräte.
• Die Registerkarte Gerätesuche enthält die bei einer Gerätesuche gefundenen
Geräte.
Vorgehensweise
Die Geräte aus dem Gerätekatalog stellen Sie im Arbeitsbereich zu einem Projekt
zusammen:
Ein Gerät per Drag-and-Drop auf den Arbeitsbereich ziehen.
b
Oder:
Auf ein Gerät im Gerätekatalog doppelklicken.
b
✓
Das Gerät wird als Kachel im Arbeitsbereich dargestellt.
Ergänzende Informationen
Wenn ein Gerät zum ersten Mal offline konfiguriert wird, dann öffnet sich der Geräte‐
auswahlassistent. Hier wählen Sie den Typ des zu konfigurierenden Geräts aus.
