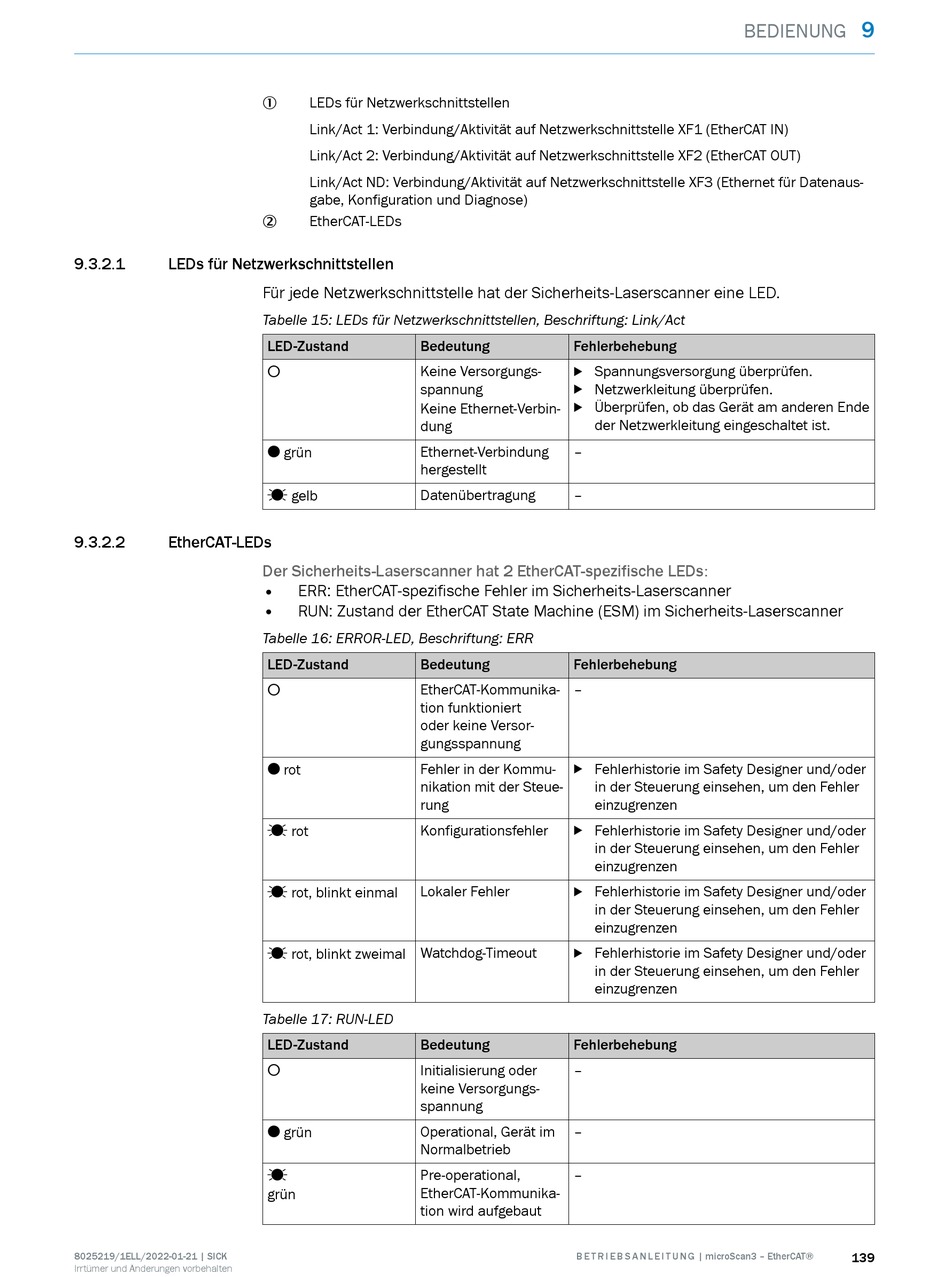

9.3.2.1 LEDs für Netzwerkschnittstellen
9.3.2.2 EtherCAT-LEDs
8025219/1ELL/2022-01-21 | SICK
Irrtümer und Änderungen vorbehalten
LEDs für Netzwerkschnittstellen
1
Link/Act 1: Verbindung/Aktivität auf Netzwerkschnittstelle XF1 (EtherCAT IN)
Link/Act 2: Verbindung/Aktivität auf Netzwerkschnittstelle XF2 (EtherCAT OUT)
Link/Act ND: Verbindung/Aktivität auf Netzwerkschnittstelle XF3 (Ethernet für Datenaus‐
gabe, Konfiguration und Diagnose)
EtherCAT-LEDs
2
Für jede Netzwerkschnittstelle hat der Sicherheits-Laserscanner eine LED.
Tabelle 15: LEDs für Netzwerkschnittstellen, Beschriftung: Link/Act
LED-Zustand Bedeutung
Keine Versorgungs‐
o
spannung
Keine Ethernet-Verbin‐
dung
Ethernet-Verbindung
O grün
hergestellt
Ö gelb Datenübertragung
Der Sicherheits-Laserscanner hat 2 EtherCAT-spezifische LEDs:
• ERR: EtherCAT-spezifische Fehler im Sicherheits-Laserscanner
• RUN: Zustand der EtherCAT State Machine (ESM) im Sicherheits-Laserscanner
Tabelle 16: ERROR-LED, Beschriftung: ERR
LED-Zustand Bedeutung
EtherCAT-Kommunika‐
o
tion funktioniert
oder keine Versor‐
gungsspannung
Fehler in der Kommu‐
O rot
nikation mit der Steue‐
rung
Konfigurationsfehler
Ö rot
Lokaler Fehler
Ö rot, blinkt einmal
Ö rot, blinkt zweimal Watchdog-Timeout
Tabelle 17: RUN-LED
LED-Zustand Bedeutung
Initialisierung oder
o
keine Versorgungs‐
spannung
Operational, Gerät im
O grün
Normalbetrieb
Pre-operational,
Ö
EtherCAT-Kommunika‐
grün
tion wird aufgebaut
BEDIENUNG
Fehlerbehebung
b Spannungsversorgung überprüfen.
b Netzwerkleitung überprüfen.
b Überprüfen, ob das Gerät am anderen Ende
der Netzwerkleitung eingeschaltet ist.
–
–
Fehlerbehebung
–
b Fehlerhistorie im Safety Designer und/oder
in der Steuerung einsehen, um den Fehler
einzugrenzen
b Fehlerhistorie im Safety Designer und/oder
in der Steuerung einsehen, um den Fehler
einzugrenzen
b Fehlerhistorie im Safety Designer und/oder
in der Steuerung einsehen, um den Fehler
einzugrenzen
b Fehlerhistorie im Safety Designer und/oder
in der Steuerung einsehen, um den Fehler
einzugrenzen
Fehlerbehebung
–
–
–
