7

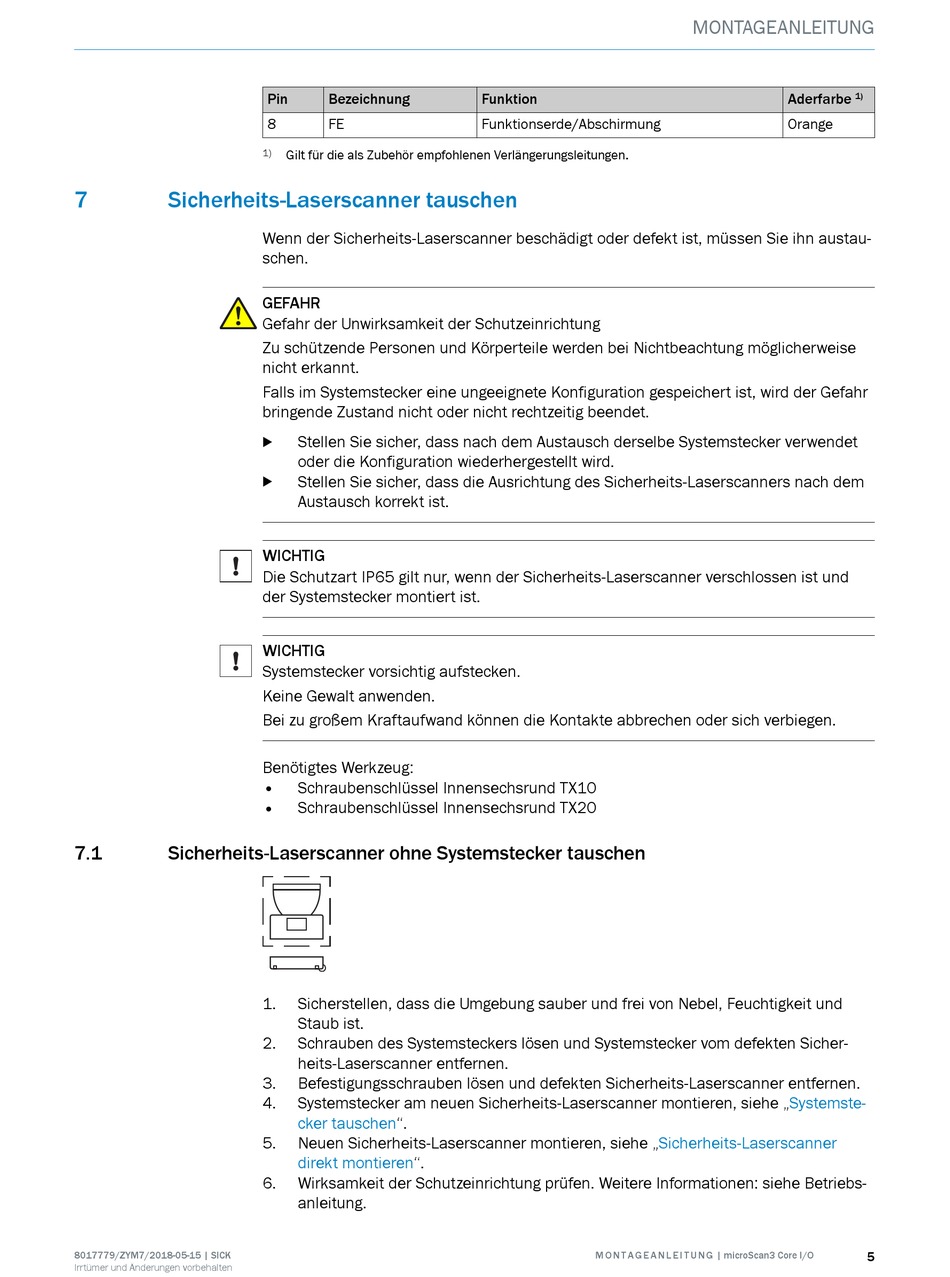

Sicherheits-Laserscanner tauschen

7.1 Sicherheits-Laserscanner ohne Systemstecker tauschen
8017779/ZYM7/2018-05-15 | SICK
Irrtümer und Änderungen vorbehalten
Pin Bezeichnung
8 FE
1) Gilt für die als Zubehör empfohlenen Verlängerungsleitungen.
Wenn der Sicherheits-Laserscanner beschädigt oder defekt ist, müssen Sie ihn austau‐
schen.
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung möglicherweise
nicht erkannt.
Falls im Systemstecker eine ungeeignete Konfiguration gespeichert ist, wird der Gefahr
bringende Zustand nicht oder nicht rechtzeitig beendet.
Stellen Sie sicher, dass nach dem Austausch derselbe Systemstecker verwendet
b
oder die Konfiguration wiederhergestellt wird.
Stellen Sie sicher, dass die Ausrichtung des Sicherheits-Laserscanners nach dem
b
Austausch korrekt ist.
WICHTIG
Die Schutzart IP65 gilt nur, wenn der Sicherheits-Laserscanner verschlossen ist und
der Systemstecker montiert ist.
WICHTIG
Systemstecker vorsichtig aufstecken.
Keine Gewalt anwenden.
Bei zu großem Kraftaufwand können die Kontakte abbrechen oder sich verbiegen.
Benötigtes Werkzeug:
• Schraubenschlüssel Innensechsrund TX10
• Schraubenschlüssel Innensechsrund TX20
1. Sicherstellen, dass die Umgebung sauber und frei von Nebel, Feuchtigkeit und
Staub ist.
2. Schrauben des Systemsteckers lösen und Systemstecker vom defekten Sicher‐
heits-Laserscanner entfernen.
3. Befestigungsschrauben lösen und defekten Sicherheits-Laserscanner entfernen.
4. Systemstecker am neuen Sicherheits-Laserscanner montieren, siehe
cker tauschen".
5. Neuen Sicherheits-Laserscanner montieren, siehe
direkt montieren".
6. Wirksamkeit der Schutzeinrichtung prüfen. Weitere Informationen: siehe Betriebs‐
anleitung.
Funktion
Funktionserde/Abschirmung
„Sicherheits-Laserscanner
