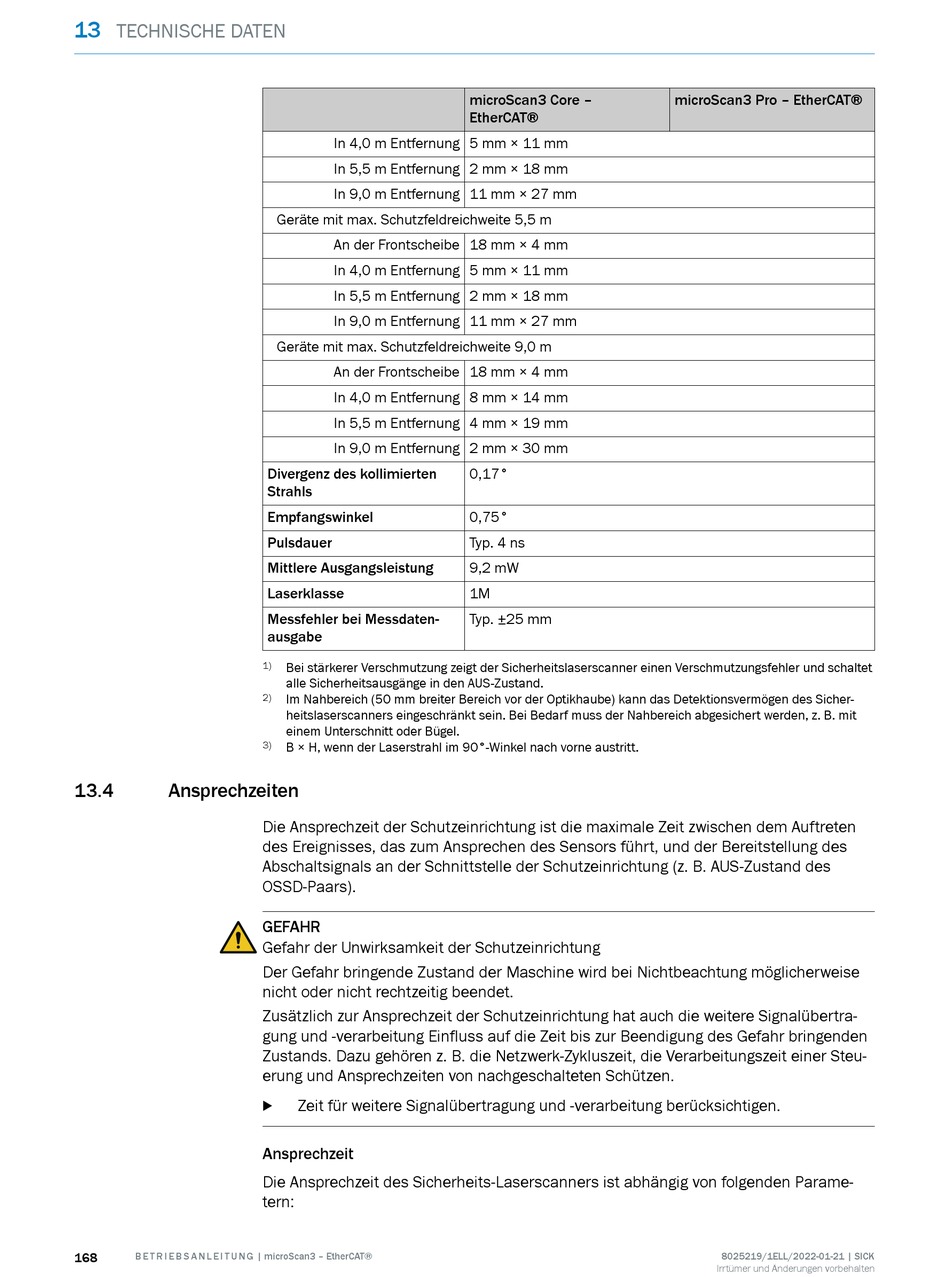

TECHNISCHE DATEN
13.4

Ansprechzeiten

168 B E T R I E B S A N L E I T U N G | microScan3 – EtherCAT®
In 4,0 m Entfernung 5 mm × 11 mm
In 5,5 m Entfernung 2 mm × 18 mm
In 9,0 m Entfernung 11 mm × 27 mm
Geräte mit max. Schutzfeldreichweite 5,5 m
An der Frontscheibe 18 mm × 4 mm
In 4,0 m Entfernung 5 mm × 11 mm
In 5,5 m Entfernung 2 mm × 18 mm
In 9,0 m Entfernung 11 mm × 27 mm
Geräte mit max. Schutzfeldreichweite 9,0 m
An der Frontscheibe 18 mm × 4 mm
In 4,0 m Entfernung 8 mm × 14 mm
In 5,5 m Entfernung 4 mm × 19 mm
In 9,0 m Entfernung 2 mm × 30 mm
Divergenz des kollimierten
Strahls
Empfangswinkel
Pulsdauer
Mittlere Ausgangsleistung
Laserklasse
Messfehler bei Messdaten‐
ausgabe
1) Bei stärkerer Verschmutzung zeigt der Sicherheitslaserscanner einen Verschmutzungsfehler und schaltet
alle Sicherheitsausgänge in den AUS-Zustand.
2) Im Nahbereich (50 mm breiter Bereich vor der Optikhaube) kann das Detektionsvermögen des Sicher‐
heitslaserscanners eingeschränkt sein. Bei Bedarf muss der Nahbereich abgesichert werden, z. B. mit
einem Unterschnitt oder Bügel.
3) B × H, wenn der Laserstrahl im 90°-Winkel nach vorne austritt.
Die Ansprechzeit der Schutzeinrichtung ist die maximale Zeit zwischen dem Auftreten
des Ereignisses, das zum Ansprechen des Sensors führt, und der Bereitstellung des
Abschaltsignals an der Schnittstelle der Schutzeinrichtung (z. B. AUS-Zustand des
OSSD-Paars).
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Der Gefahr bringende Zustand der Maschine wird bei Nichtbeachtung möglicherweise
nicht oder nicht rechtzeitig beendet.
Zusätzlich zur Ansprechzeit der Schutzeinrichtung hat auch die weitere Signalübertra‐
gung und -verarbeitung Einfluss auf die Zeit bis zur Beendigung des Gefahr bringenden
Zustands. Dazu gehören z. B. die Netzwerk-Zykluszeit, die Verarbeitungszeit einer Steu‐
erung und Ansprechzeiten von nachgeschalteten Schützen.
Zeit für weitere Signalübertragung und -verarbeitung berücksichtigen.
b
Ansprechzeit
Die Ansprechzeit des Sicherheits-Laserscanners ist abhängig von folgenden Parame‐
tern:
microScan3 Core –
EtherCAT®
0,17°
0,75°
Typ. 4 ns
9,2 mW
1M
Typ. ±25 mm
microScan3 Pro – EtherCAT®
