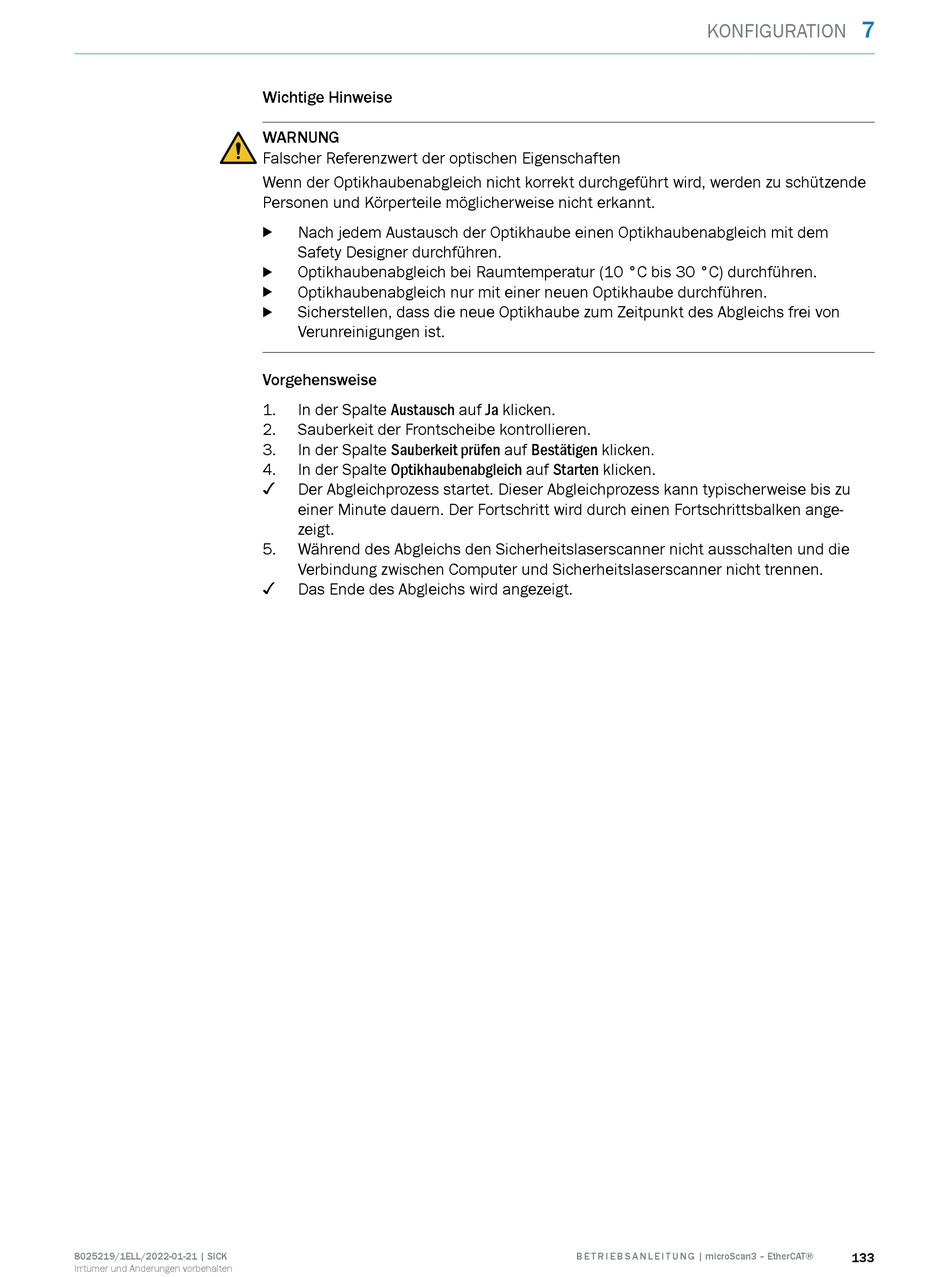

SICK microScan3 EtherCAT Betriebsanleitung Seite 133

8025219/1ELL/2022-01-21 | SICK
Irrtümer und Änderungen vorbehalten
Wichtige Hinweise
WARNUNG
Falscher Referenzwert der optischen Eigenschaften
Wenn der Optikhaubenabgleich nicht korrekt durchgeführt wird, werden zu schützende
Personen und Körperteile möglicherweise nicht erkannt.
Nach jedem Austausch der Optikhaube einen Optikhaubenabgleich mit dem
b
Safety Designer durchführen.
Optikhaubenabgleich bei Raumtemperatur (10 °C bis 30 °C) durchführen.
b
Optikhaubenabgleich nur mit einer neuen Optikhaube durchführen.
b
Sicherstellen, dass die neue Optikhaube zum Zeitpunkt des Abgleichs frei von
b
Verunreinigungen ist.
Vorgehensweise
1. In der Spalte Austausch auf Ja klicken.
2. Sauberkeit der Frontscheibe kontrollieren.
3. In der Spalte Sauberkeit prüfen auf Bestätigen klicken.
4. In der Spalte Optikhaubenabgleich auf Starten klicken.
✓
Der Abgleichprozess startet. Dieser Abgleichprozess kann typischerweise bis zu
einer Minute dauern. Der Fortschritt wird durch einen Fortschrittsbalken ange‐
zeigt.
5. Während des Abgleichs den Sicherheitslaserscanner nicht ausschalten und die
Verbindung zwischen Computer und Sicherheitslaserscanner nicht trennen.
✓
Das Ende des Abgleichs wird angezeigt.
