8.8.2 Analoge Eingänge

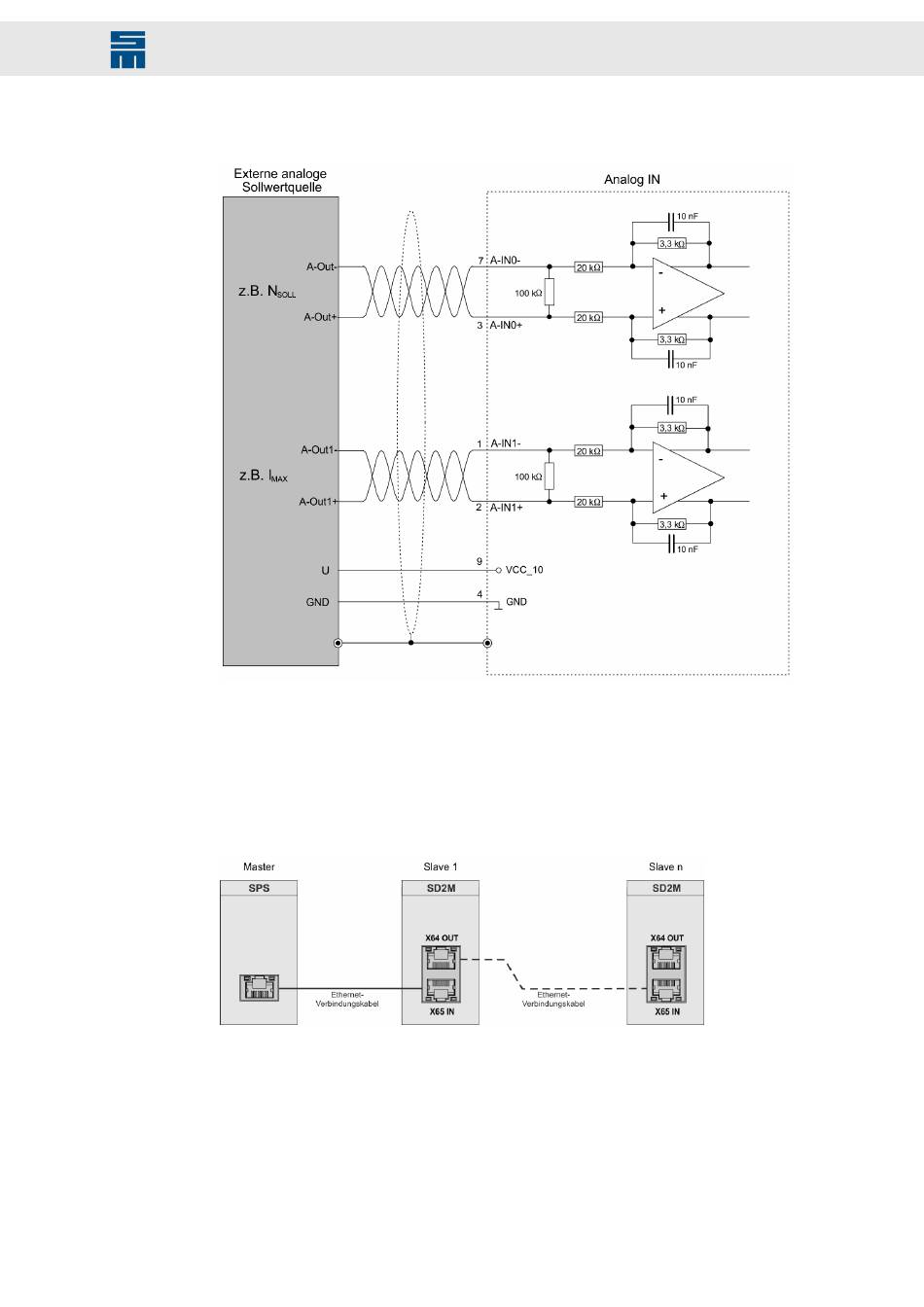

Abb. 73: Analoge Eingänge
Spannungsschnittstelle mit Eingangsspannungsbereich: ±10 V
Auch mit einem Poti beschaltbar (500 Ω - 5 kΩ)
8.9 X64/X65 – EtherCAT
Abb. 74: EtherCAT-Verbindung
Ethernet-Verbindungskabel: Verwenden Sie zur Verbindung von EtherCAT-Geräten nur
Ethernet-Kabel, deren Kabelgüte Cat 5 (Class D) oder besser entspricht. Es können so-
wohl Patchkabel (1:1) als auch Crossover-Kabel (TX zu RX gedreht) verwendet werden,
da die Empfängerstufen (PHY) über eine automatische Kabelerkennung (Auto-Cross-
over-Funktion) verfügen.
