Gerätevarianten SD2M
6.8.5 Leistungsanschlüsse
Bei der Gerätevariante 0369x75BF befinden sich die Leistungsanschlüsse am Seitenteil
des Geräts unter zwei Abdeckblechen. Zwei PE-Anschlüsse befinden sich unten links
am Gehäuse.
Um die Kabel für Motor und Einspeisung anzuschließen, müssen Sie die Abdeckble-
che entfernen. Gehen Sie wie folgt vor:

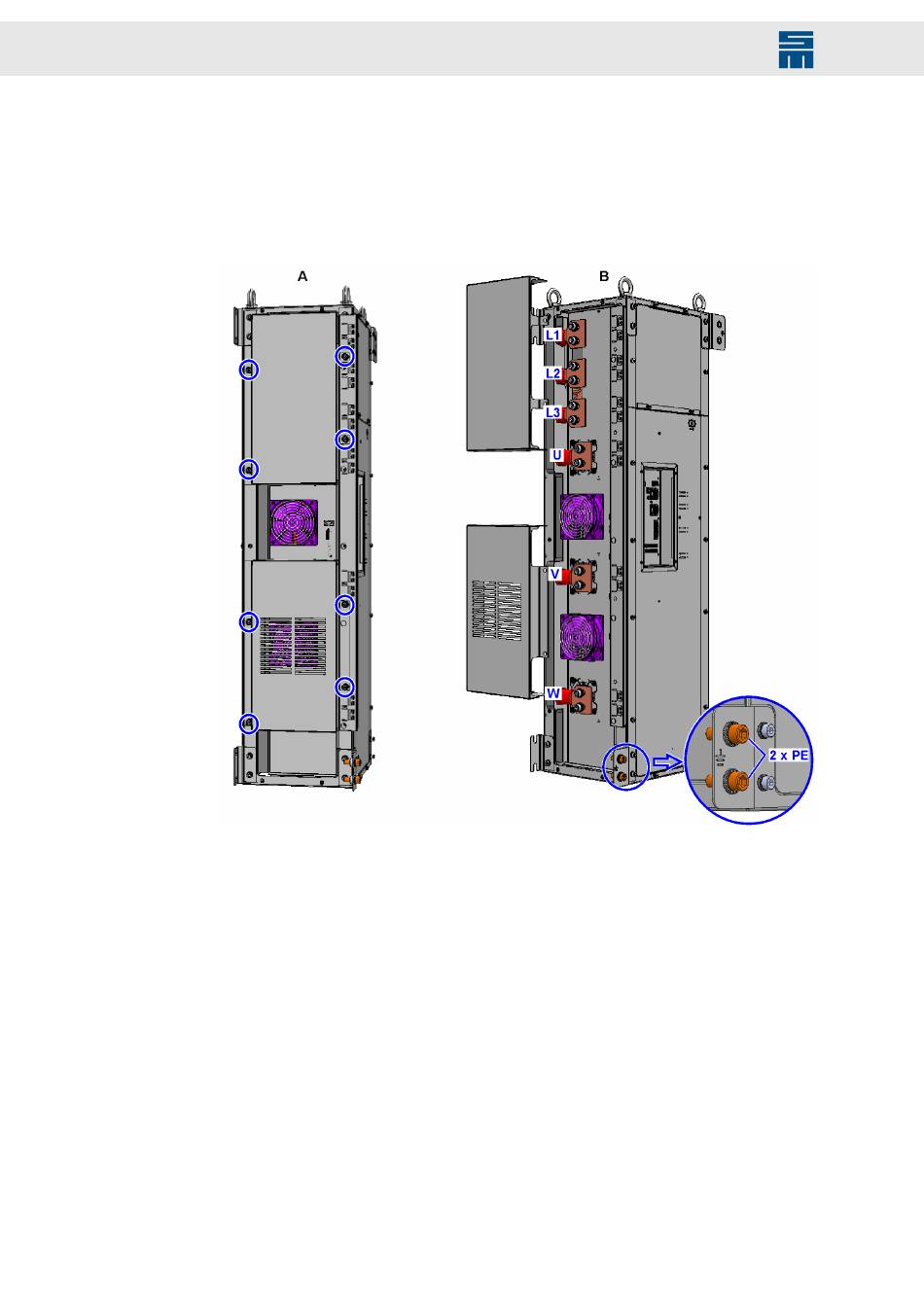

Abb. 37: Leistungsanschlüsse 0369x75BF
1. Lösen Sie die 4 Schnellverschlussschrauben an jedem Abdeckblech [Bild A].
2. Nehmen Sie die Bleche vom Gerät ab. Die Leistungsanschlüsse sind als Kupfer-
schienen mit jeweils 2 Bohrungen pro Phase ausgeführt [Bild B].
3. Schließen Sie 2 Kabel für den Schutzleiter (PE) mit Hilfe von Ringkabelschuhen am
Gerätegehäuse an [Bild B].
– Schraubengröße = M12
– Anzugsdrehmoment = max. 60 Nm
4. Schließen Sie jeweils 2 Kabel für die Motorphasen (U, V, W) und die Einspeisung
(L1, L2, L3) mit Hilfe von Ringkabelschuhen an die jeweilige Kupferschiene an.
– Schraubengröße = M12
– Anzugsdrehmoment = max. 60 Nm
5. Befestigen Sie die Leistungskabel mit Hilfe von Kabelbindern an den entsprechen-
den Laschen für die Zugentlastung.
