8.7.2 Inkrementalgeber mit sinusförmigen Signalen
(1 V )
ss
Spannung (VCC) variiert mit eingestelltem Messsystem
Wird das aufgesteckte Messsystem mit einer falschen Spannung betrieben, kann es be-
schädigt werden.
→ Überprüfen Sie vor dem Anschließen, ob das richtige Messsystem in der Soft-
ware parametriert wurde.

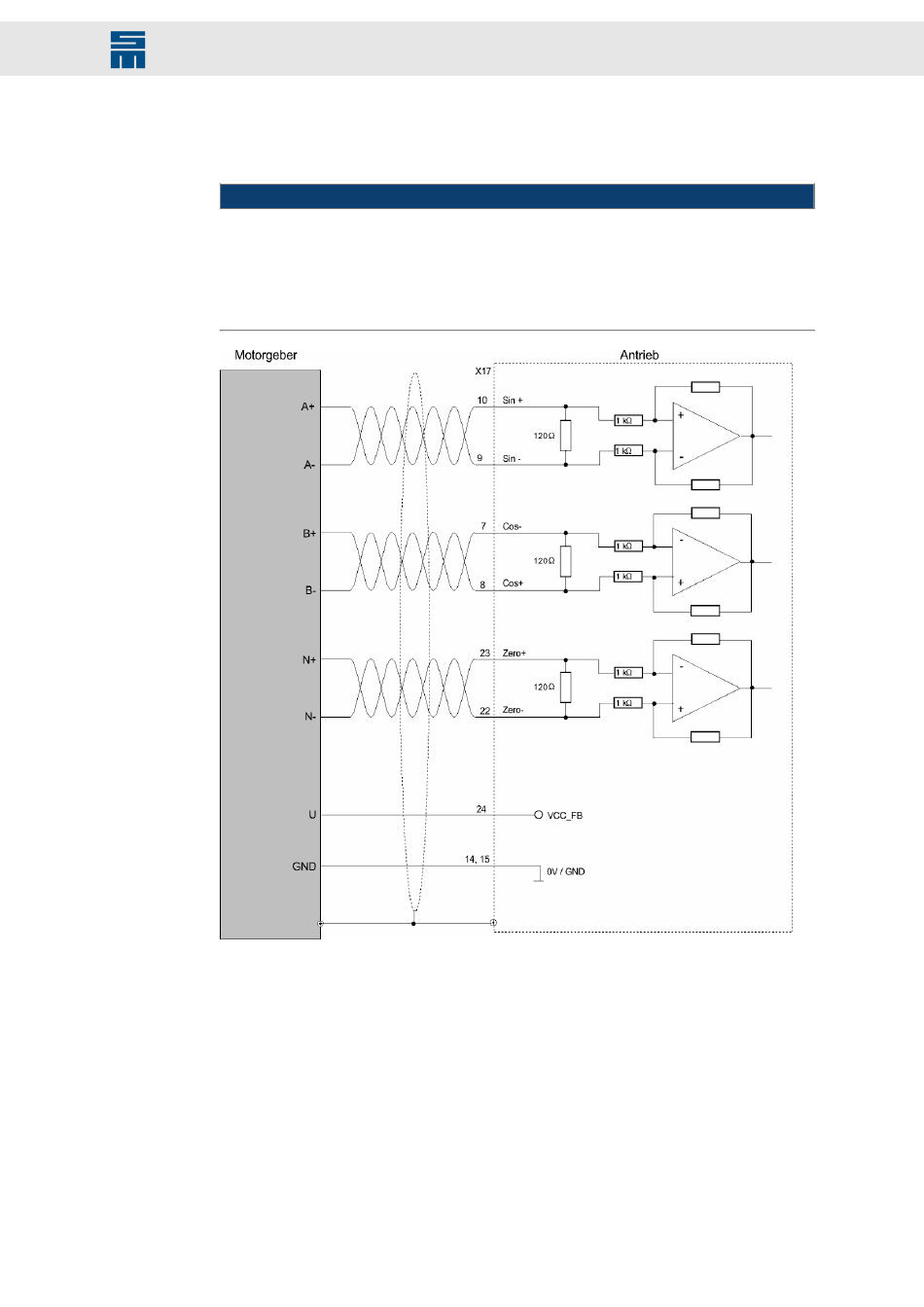

Abb. 61: Inkrementalgeber mit sinusförmigen Signalen
VCC_FB wird beim Parametrieren dieses Messsystems auf 5,3 V geschaltet.
Antriebssystem SD2M - Hardwarebeschreibung 0369x7xxF
Anschlussbeispiele
ACHTUNG
149
