Gerätevarianten SD2M
Hinweis
Vor dem Öffnen des Geräts müssen folgende Voraussetzungen erfüllt sein:
▶
Schalten Sie das Gerät spannungsfrei (Netzspannung und 24-V
und sichern Sie es gegen Wiedereinschalten.
▶
Halten Sie nach Abschalten des Geräts unbedingt die für das Gerät vorgeschriebe-
ne Entladezeit der Zwischenkreiskondensatoren ein.
▶
Überprüfen Sie messtechnisch die Spannungsfreiheit an allen Leistungsanschlüs-
sen. Kontrollieren Sie, dass die 7-Segment-Anzeige nicht leuchtet.
▶
Schließen Sie die Leistungsanschlüsse kurz und erden Sie diese.
▶
Decken Sie unter Spannung stehende benachbarte Bauteile ab oder sperren Sie
diese ab.
▶
Stellen Sie sicher, dass die Zugänglichkeit zum Gerät für die folgenden Arbeiten ge-
währleistet ist.
Um einen defekten Varistor auszutauschen, gehen Sie wie folgt vor:

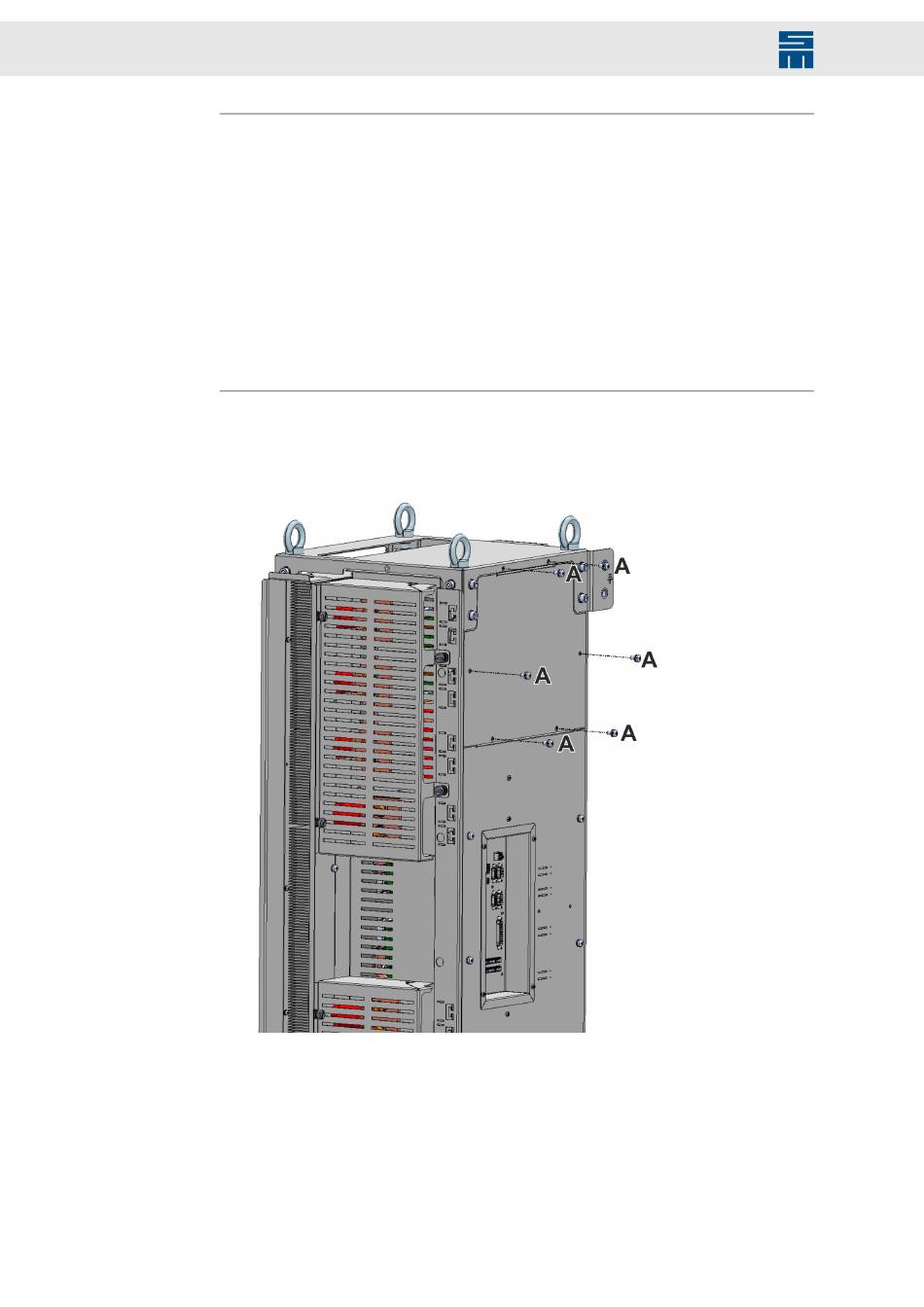

1. Lösen Sie die Schrauben [A] der Revisionsabdeckung (6 x M6-Schrauben, DIN
6900-3, 8.8 verzinkt, Torx 30). Achten Sie darauf, dass Ihnen die Klappe nicht nach
unten wegfällt.
2. Ziehen Sie die Revisionsabdeckung [B] seitlich ab.
116 Antriebssystem SD2M - Hardwarebeschreibung 0369x7xxF
-Versorgung)
DC
