Sicherheitsschaltung / Anlaufsperre (STO)
12.4

Ablauf der Anlaufsperre

Das folgende Schaubild stellt den Vorgang der Anlaufsperre einschließlich der vom An-
wender erforderlichen Aktionen mittels einer Zeitachse dar.

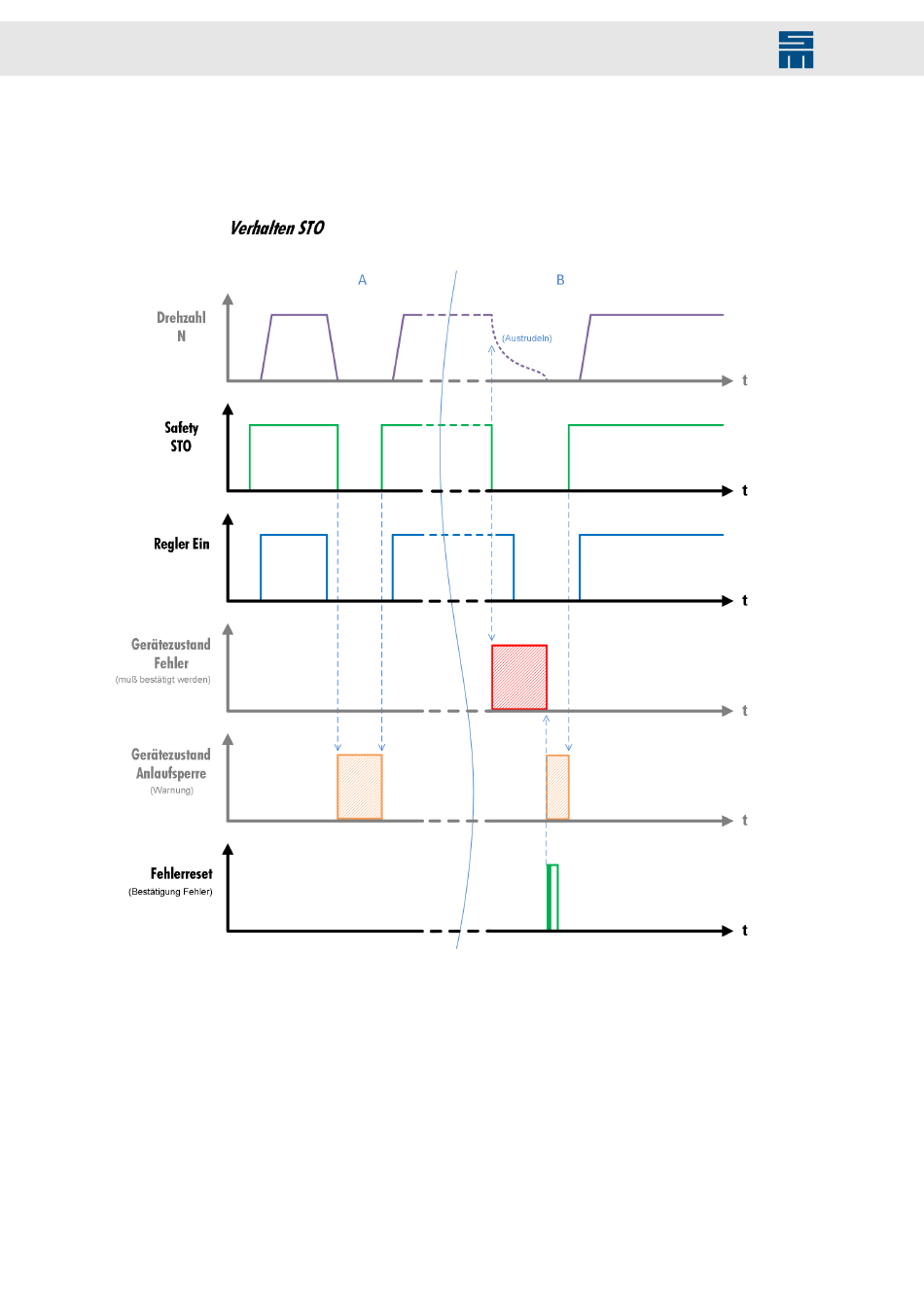

Abb. 86: Verhalten STO/Anlaufsperre - Zeitablauf und erforderliche Aktionen
Fall A Wird ein STO-Kontakt bei „Regler Aus" unterbrochen, so wird nur der Gerätezu-
stand „Einschaltsperre" ausgelöst. Sobald STO wieder anliegt, kann mit dem nächs-
ten „Regler Ein" weitergearbeitet werden.
Fall B
Wird ein STO-Kontakt bei „Regler Ein" unterbrochen, so wird der Gerätezustand
„Fehler" ausgelöst. Dieser muss immer mit einem Fehlerreset bestätigt werden, um
weiterarbeiten zu können.
