Gerätevarianten SD2M
Lüftereinheit 036225106 austauschen
Hinweis
Vor dem Öffnen des Geräts müssen folgende Voraussetzungen erfüllt sein:
▶
Schalten Sie das Gerät spannungsfrei (Netzspannung und 24-V
und sichern Sie es gegen Wiedereinschalten.
▶
Halten Sie nach Abschalten des Geräts unbedingt die für das Gerät vorgeschriebe-
ne Entladezeit der Zwischenkreiskondensatoren ein.
▶
Überprüfen Sie messtechnisch die Spannungsfreiheit an allen Leistungsanschlüs-
sen. Kontrollieren Sie, dass die 7-Segment-Anzeige nicht leuchtet.
▶
Schließen Sie die Leistungsanschlüsse kurz und erden Sie diese.
▶
Decken Sie unter Spannung stehende benachbarte Bauteile ab oder sperren Sie
diese ab.
▶
Stellen Sie sicher, dass die Zugänglichkeit zum Gerät für die folgenden Arbeiten ge-
währleistet ist.
1. Überprüfen Sie messtechnisch die Spannungsfreiheit am Stecker X73 (Anschluss
der Lüftereinheit) an den Schrauben der Kontakte 3 und 4.

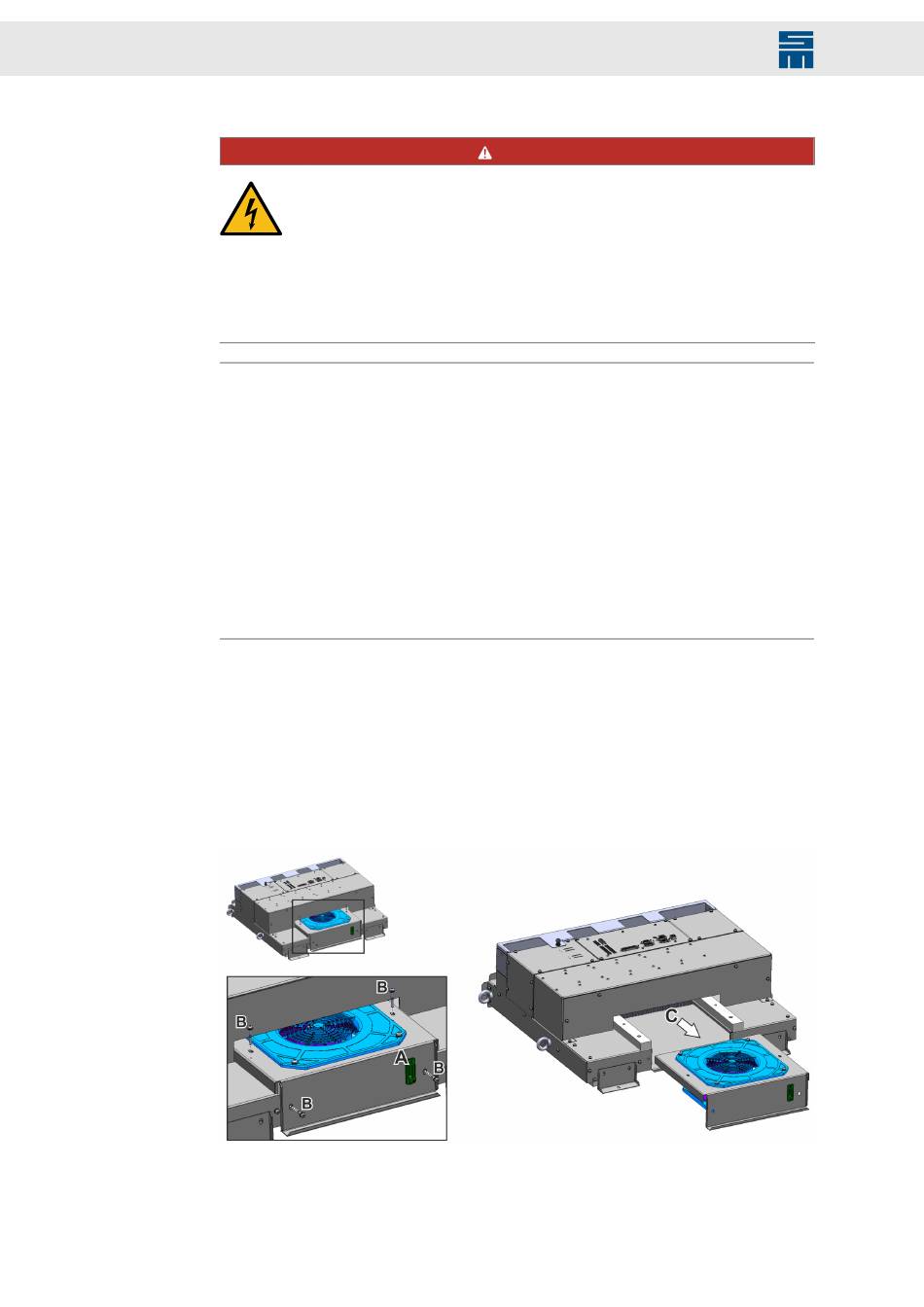

2. Ziehen Sie den Stecker aus der Buchse an der Lüftereinheit heraus [A].
3. Lösen Sie die Schrauben [B] der Lüftereinheit (4 × M5-Linsenschrauben, DIN 7985,
verzinkt, Torx 25).
4. Ziehen Sie die Lüftereinheit wie in der Abbildung dargestellt aus dem Gerät heraus
[C].
5. Setzen Sie die neue Lüftereinheit in umgekehrter Reihenfolge ein.
48
Hohe Spannungen im Zwischenkreis
Auch nach dem Abschalten des Geräts besteht Stromschlaggefahr, da
die verbauten Zwischenkreiskondensatoren noch gefährliche Spannungen
führen.
→ Bevor Sie Arbeiten am Gerät durchführen, warten Sie die auf dem je-
weiligen Gerät angegebene und im entsprechenden Abschnitt „Tech-
nische Daten" aufgeführte Entladezeit der Zwischenkreiskondensato-
ren ab.
Antriebssystem SD2M - Hardwarebeschreibung 0369x7xxF
GEFAHR
-Versorgung)
DC
