Gerätevarianten SD2M
Hinweis
Vor dem Öffnen des Geräts müssen folgende Voraussetzungen erfüllt sein:
▶
Schalten Sie das Gerät spannungsfrei (Netzspannung und 24-V
und sichern Sie es gegen Wiedereinschalten.
▶
Halten Sie nach Abschalten des Geräts unbedingt die für das Gerät vorgeschriebe-
ne Entladezeit der Zwischenkreiskondensatoren ein.
▶
Überprüfen Sie messtechnisch die Spannungsfreiheit an allen Leistungsanschlüs-
sen. Kontrollieren Sie, dass die 7-Segment-Anzeige nicht leuchtet.
▶
Schließen Sie die Leistungsanschlüsse kurz und erden Sie diese.
▶
Decken Sie unter Spannung stehende benachbarte Bauteile ab oder sperren Sie
diese ab.
▶
Stellen Sie sicher, dass die Zugänglichkeit zum Gerät für die folgenden Arbeiten ge-
währleistet ist.
1.

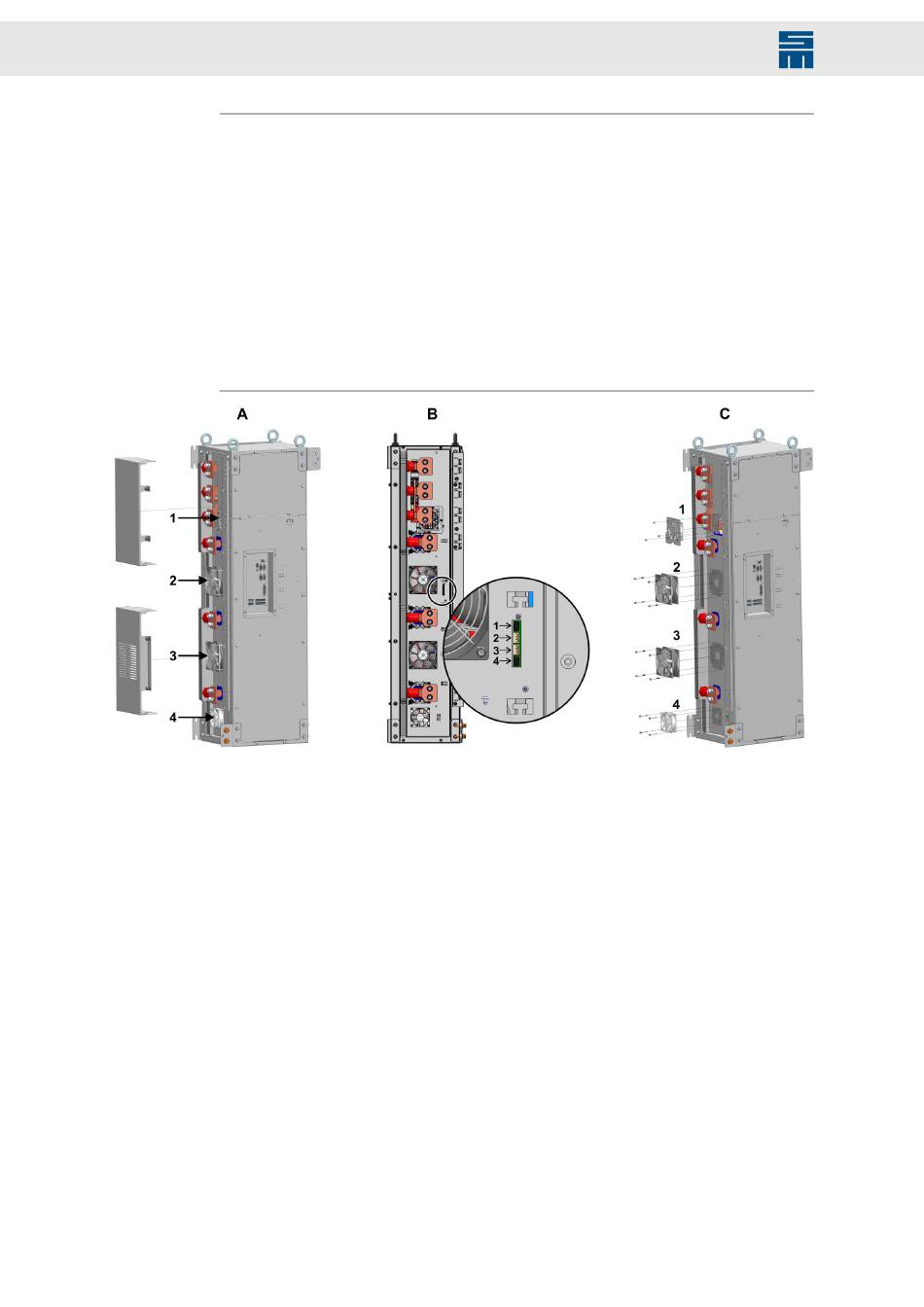

Lösen Sie die 4 Schnellverschlussschrauben an jedem Abdeckblech und nehmen
Sie die Bleche vom Gerät ab. Die Lüfter 1 bis 4 sind in Bild A gekennzeichnet.
2.
Ziehen Sie die Kabel der Lüfter 1 bis 4 von der Spannungsversorgung ab [Bild
B]. Entfernen Sie ggf. vorhandene Schirmanschlussklemmen und Kabelbinder zur
Zugentlastung von allen Lüfterkabeln.
3.
Lösen Sie die Schrauben aller Lüfter [Bild C]:
– Lüfter 1: Schrauben Sie zunächst die 2 Kabel für Phase L3 von der Kupferschie-
ne ab, um den Lüfter herausziehen zu können. Der Lüfter wird mit dem Abdeck-
blech entfernt. Lösen Sie die 3 Schrauben (M4×8 Kombischraube, DIN 6900-3,
8.8 verzinkt, Torx 20) des Abdeckblechs und ziehen Sie es mitsamt dem Lüfter
ab.
– Lüfter 2: Lösen Sie die 4 Schrauben (M4×45 Zylinderschraube mit Innensechs-
kant, DIN 912) des Lüfters und ziehen Sie den Lüfter ab.
– Lüfter 3: Lösen Sie die 4 Schrauben (M4×45 Zylinderschraube mit Innensechs-
kant, DIN 912) des Lüfters und ziehen Sie den Lüfter ab.
– Lüfter 4: Lösen Sie die 4 Schrauben (M4×35, DIN 7985, verzinkt, Torx 20) des
Lüfters und ziehen Sie den Lüfter ab.
4.
Schrauben Sie die entsprechenden Lüfter aus dem Service-Kit an. (Lüfter 1 wird mit
dem Abdeckblech geliefert.)
92
Antriebssystem SD2M - Hardwarebeschreibung 0369x7xxF
-Versorgung)
DC
