Inkrementalgeber mit TTL-Signalen (5,3 V)
Spannung (VCC) variiert mit eingestelltem Messsystem
Wird das aufgesteckte Messsystem mit einer falschen Spannung betrieben, kann es be-
schädigt werden.
→
Überprüfen Sie vor dem Anschließen, ob das richtige Messsystem in der Soft-
ware parametriert wurde.

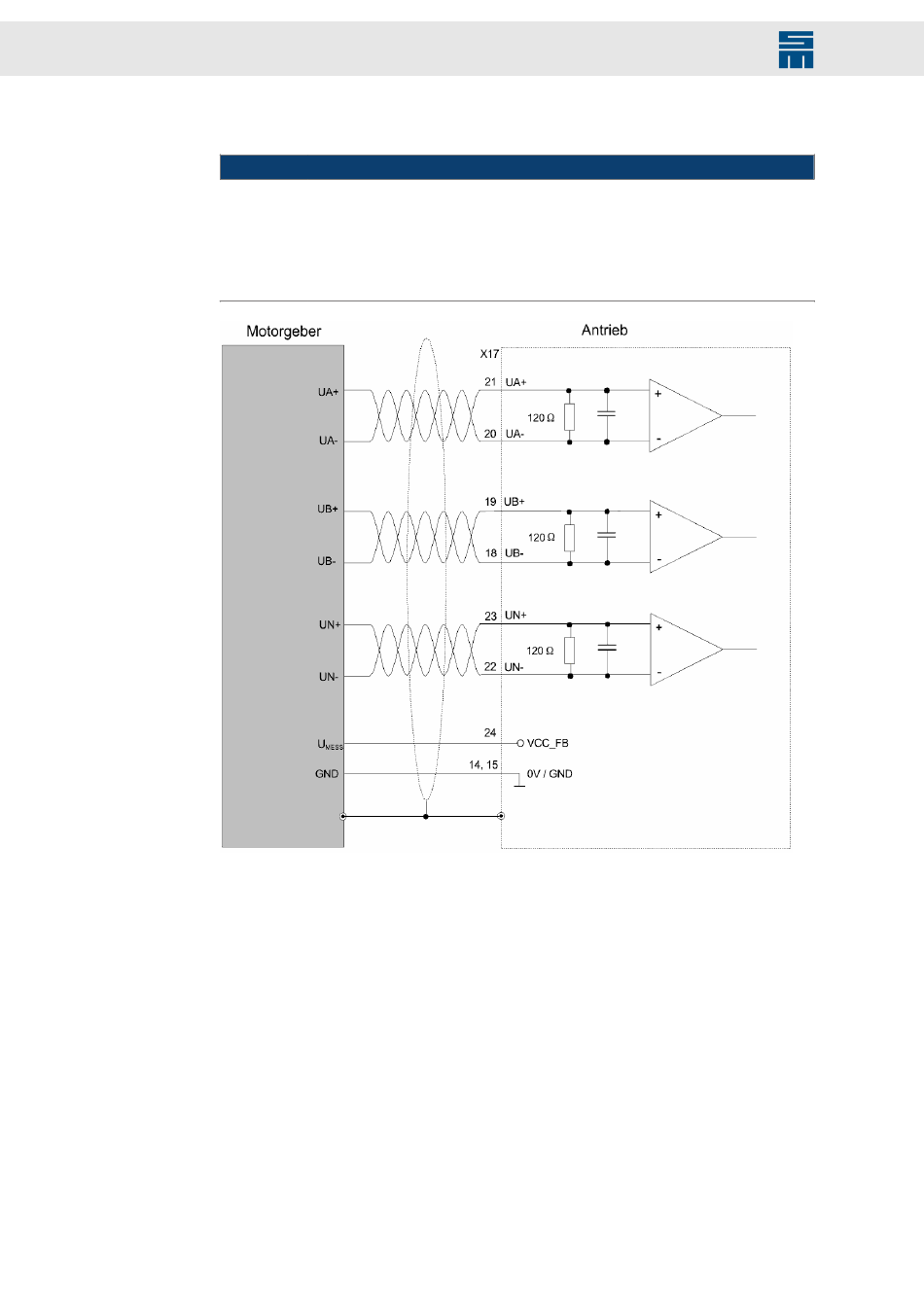

Abb. 68: Inkrementalgeber mit TTL-Signalen
VCC_FB wird beim Parametrieren dieses Messsystems auf 5,3 V geschaltet.
156
ACHTUNG
Antriebssystem SD2M - Hardwarebeschreibung 0369x7xxF
