Pulse In 5 V - SIEB & MEYER SD2M Hardware-Beschreibung

Anschlussbeispiele
8.7.11

PULSE IN 5 V

Spannung (VCC) variiert mit eingestelltem Messsystem
Wird das aufgesteckte Messsystem mit einer falschen Spannung betrieben, kann es be-
schädigt werden.
→ Überprüfen Sie vor dem Anschließen, ob das richtige Messsystem in der Soft-
ware parametriert wurde.

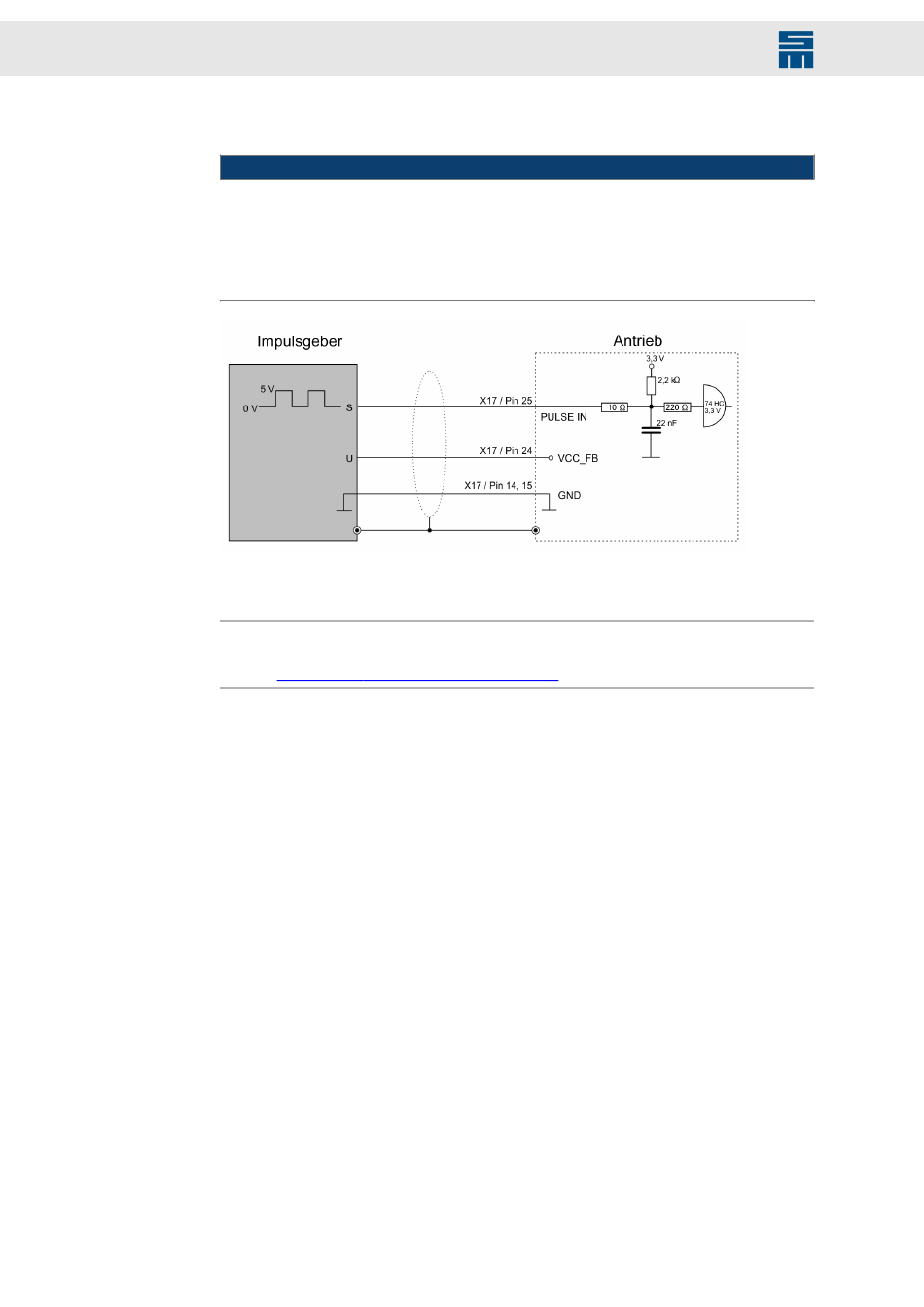

Abb. 70: PULSE IN 5 V
VCC_FB wird beim Parametrieren dieses Messsystems auf 5,3 V geschaltet.
Hinweis
Ein Impulsgeber für 24 V wird an Stecker X15 (Pin 6) angeschlossen, siehe Anschluss-
beispiel Kapitel 8.5.3 „PULSE IN 24 V", Seite
158
ACHTUNG
145.
Antriebssystem SD2M - Hardwarebeschreibung 0369x7xxF
