Gerätevarianten SD2M
5. Befestigen Sie die Leistungskabel mit Hilfe von Kabelbindern an den entsprechen-
den Laschen für die Zugentlastung.
Das Gerät bietet die Möglichkeit, Kabel direkt am Gerätegehäuse zu schirmen. Die
Befestigungslöcher sind passend für Schirmanschlussklemmen vom Typ SK 28-D
(Phoenix).
6. Setzen Sie die Abdeckbleche wieder auf das Gerät und befestigen Sie jedes mit
den 4 Schnellverschlussschrauben.
Verwandte Themen
Motorphasen, Seite 163
Motorkabel, Seite 175
6.9.6 Lüftereinheit für 0369x75CF
Die Lüftereinheit ist eine Teilkomponente des Antriebssystems SD2M und kann bei Be-
darf einzeln bei SIEB & MEYER bestellt werden (Artikelnummer: 036225109).
6.9.6.1 Abmessungen der Lüftereinheit

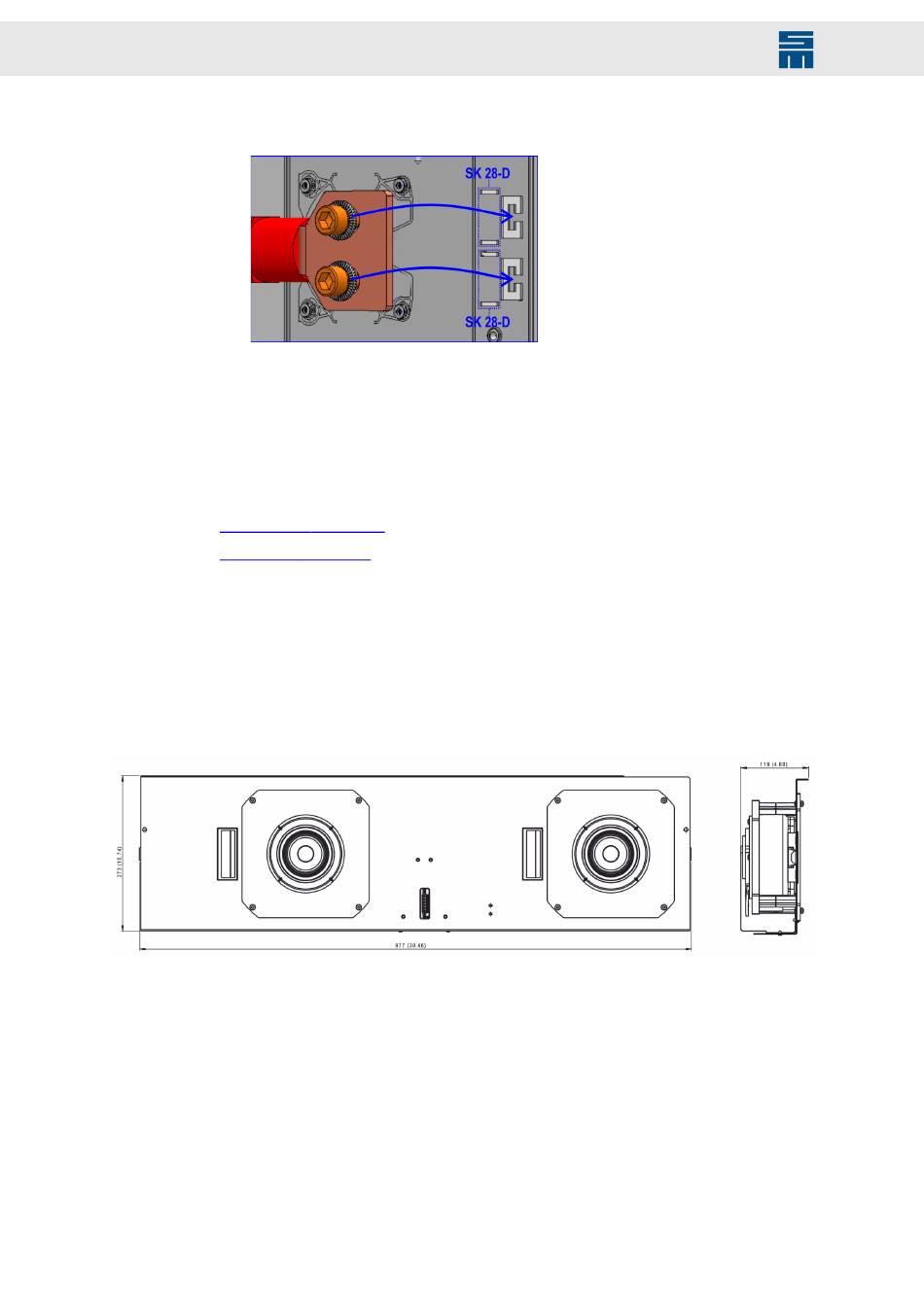

Abb. 42: Maße Lüftereinheit 036225109 für Gerätevariante 0369x75CF in mm (inch)
112 Antriebssystem SD2M - Hardwarebeschreibung 0369x7xxF
