Anschlussbeispiele
8.10
X74 – Busanbindung
8.10.1
COM1-Schnittstellen

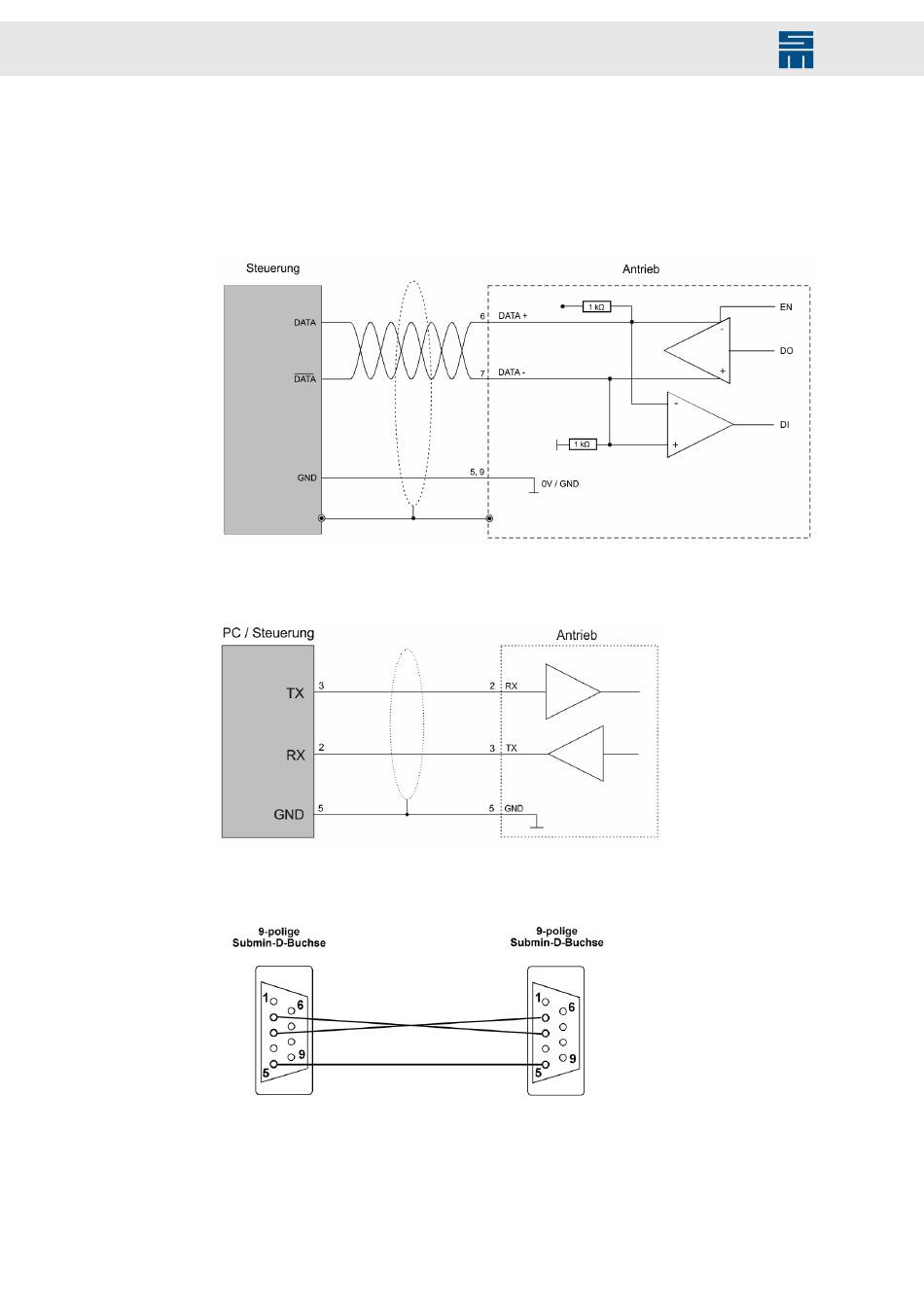

COM1 - RS485-Schnittstelle
Abb. 75: RS485
COM1 - RS232-Schnittstelle
Abb. 76: RS232
Wenn Sie X74 mit einer RS232-Standardschnittstelle am PC (9-poliger Submin-D-Ste-
cker) verbinden möchten, muss das verwendete Kabel wie folgt aufgebaut sein:
Abb. 77: 9-poliger Submin-D-Stecker
162
Antriebssystem SD2M - Hardwarebeschreibung 0369x7xxF
