Gerätevarianten SD2M
5.

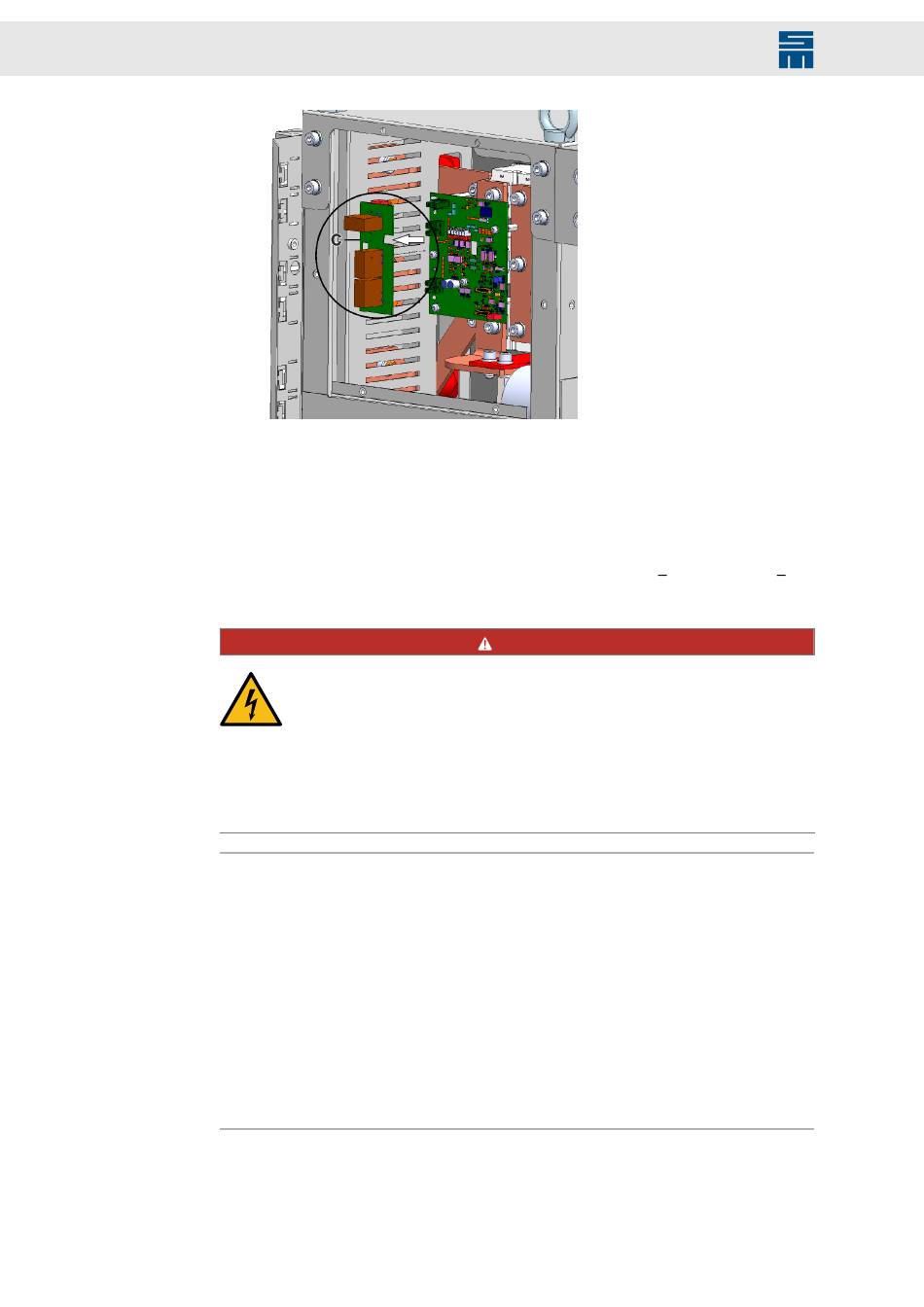

Setzen Sie die neue Varistorkarte ein und schließen Sie das Gehäuse in umgekehr-
ter Reihenfolge.
6.7.8
Austausch der Sicherungen (DC-Bus-Abgriff)
Für den optionalen DC-Bus-Abgriff (Gerätevariante 0369x75xF2xxx/ 0369x75xF3xxx)
enthält das Gerät 2 Sicherungen. Zum Austausch der Sicherungen gehen Sie wie folgt
vor.
Hinweis
Vor dem Öffnen des Geräts müssen folgende Voraussetzungen erfüllt sein:
▶
Schalten Sie das Gerät spannungsfrei (Netzspannung und 24-V
und sichern Sie es gegen Wiedereinschalten.
▶
Halten Sie nach Abschalten des Geräts unbedingt die für das Gerät vorgeschriebe-
ne Entladezeit der Zwischenkreiskondensatoren ein.
▶
Überprüfen Sie messtechnisch die Spannungsfreiheit an allen Leistungsanschlüs-
sen. Kontrollieren Sie, dass die 7-Segment-Anzeige nicht leuchtet.
▶
Schließen Sie die Leistungsanschlüsse kurz und erden Sie diese.
▶
Decken Sie unter Spannung stehende benachbarte Bauteile ab oder sperren Sie
diese ab.
▶
Stellen Sie sicher, dass die Zugänglichkeit zum Gerät für die folgenden Arbeiten ge-
währleistet ist.
96
Hohe Spannungen im Zwischenkreis
Auch nach dem Abschalten des Geräts besteht Stromschlaggefahr, da
die verbauten Zwischenkreiskondensatoren noch gefährliche Spannungen
führen.
→
Bevor Sie Arbeiten am Gerät durchführen, warten Sie die auf dem je-
weiligen Gerät angegebene und im entsprechenden Abschnitt „Tech-
nische Daten" aufgeführte Entladezeit der Zwischenkreiskondensato-
ren ab.
Antriebssystem SD2M - Hardwarebeschreibung 0369x7xxF
GEFAHR
-Versorgung)
DC
