6.4.5 Leistungsanschlüsse
Bei der Gerätevariante 0369x73BF befinden sich die Leistungsanschlüsse und der PE-
Anschluss am Seitenteil des Geräts unter einem Abdeckblech.
Um die Kabel für Motor und Einspeisung anzuschließen, müssen Sie das Abdeckblech entfernen. Ge-
hen Sie wie folgt vor:

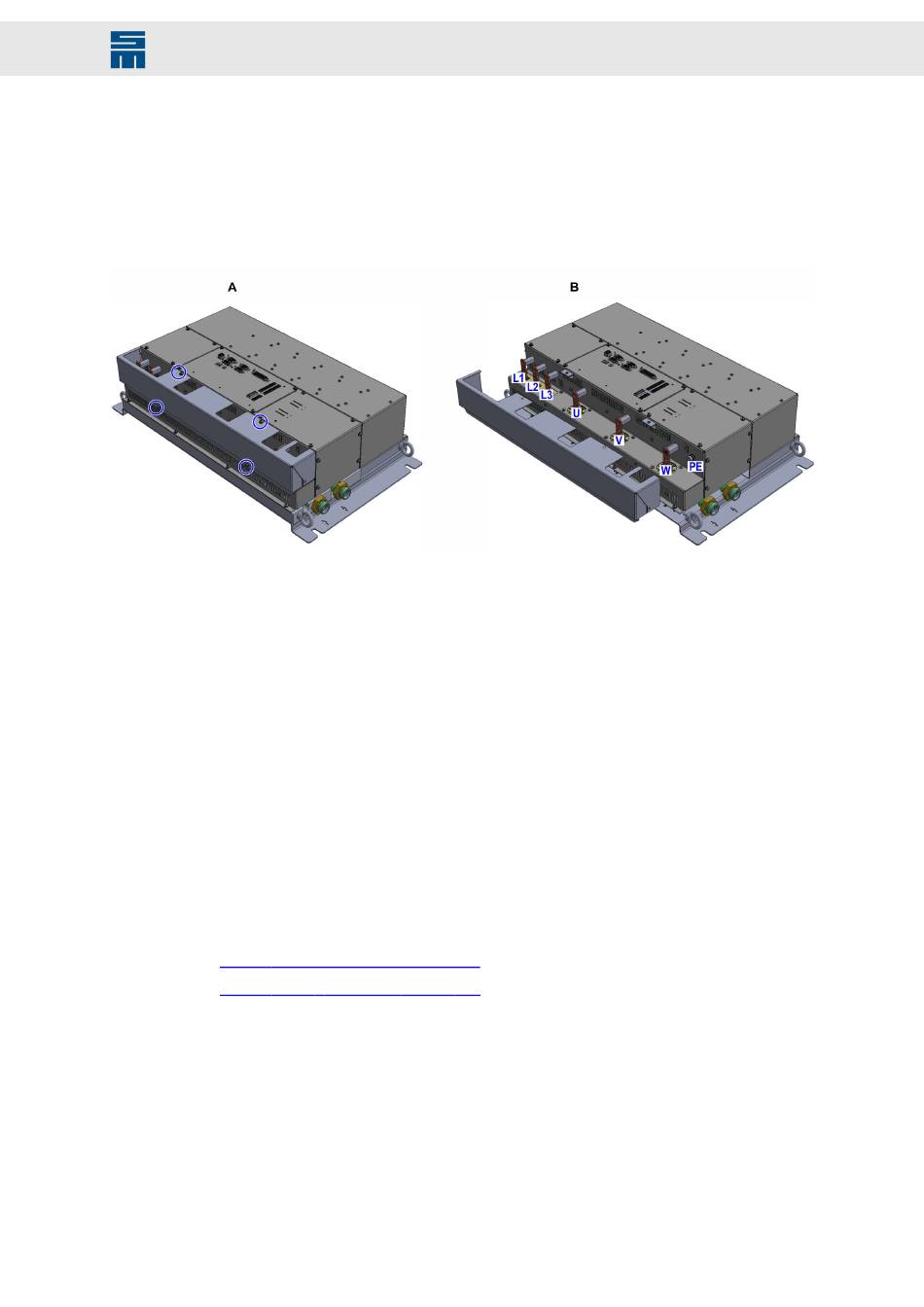

Abb. 19: Leistungsanschlüsse 0369x73BF
1. Lösen Sie die 4 Schrauben am Abdeckblech (M4×8 Kombischraube, DIN 6900-3,
8.8 verzinkt, Torx 20) [Bild A].
2. Nehmen Sie das Abdeckblech vom Gerät ab. Die Leistungsanschlüsse sind als
Kupferschienen mit Bohrungen ausgeführt [Bild B].
3. Schließen Sie den Schutzleiter (PE) mit einem Ringkabelschuh an das Gerätege-
häuse an.
– Schraubengröße = M8
– Anzugsdrehmoment = 23 Nm
4. Schließen Sie die Kabel für die Motorphasen (U, V, W) und die Einspeisung (L1, L2,
L3) mit Hilfe von Ringkabelschuhen an die jeweilige Kupferschiene an.
– Schraubengröße = M8
– Anzugsdrehmoment = max. 23 Nm
5. Setzen Sie das Abdeckblech der Leistungsanschlüsse wieder auf und befestigen
Sie es mit den 4 Kombischrauben.
Verwandte Themen
Kapitel 8.11 „Motorphasen", Seite 163
Kapitel 10.2.1 „Motorkabel", Seite 175
6.4.6 Wartung/Austausch der Lüftereinheit
Zusätzlich zur Wasserkühlung enthält das Gerät eine Lüftereinheit mit 6 Lüftern, Artikel-
nummer 036225111. Die Lüftereinheit wird intern mit Strom versorgt.
Achten Sie ständig darauf, dass die Lüftungsschlitze nicht verschmutzt sind. Staub und
Schmutz können die Lüftungsgitter verstopfen und zu einer Überhitzung des Geräts füh-
ren.
