8.7.10

Inkrementalgeber 12 V

Spannung (VCC) variiert mit eingestelltem Messsystem
Wird das aufgesteckte Messsystem mit einer falschen Spannung betrieben, kann es be-
schädigt werden.
→ Überprüfen Sie vor dem Anschließen, ob das richtige Messsystem in der Soft-
ware parametriert wurde.

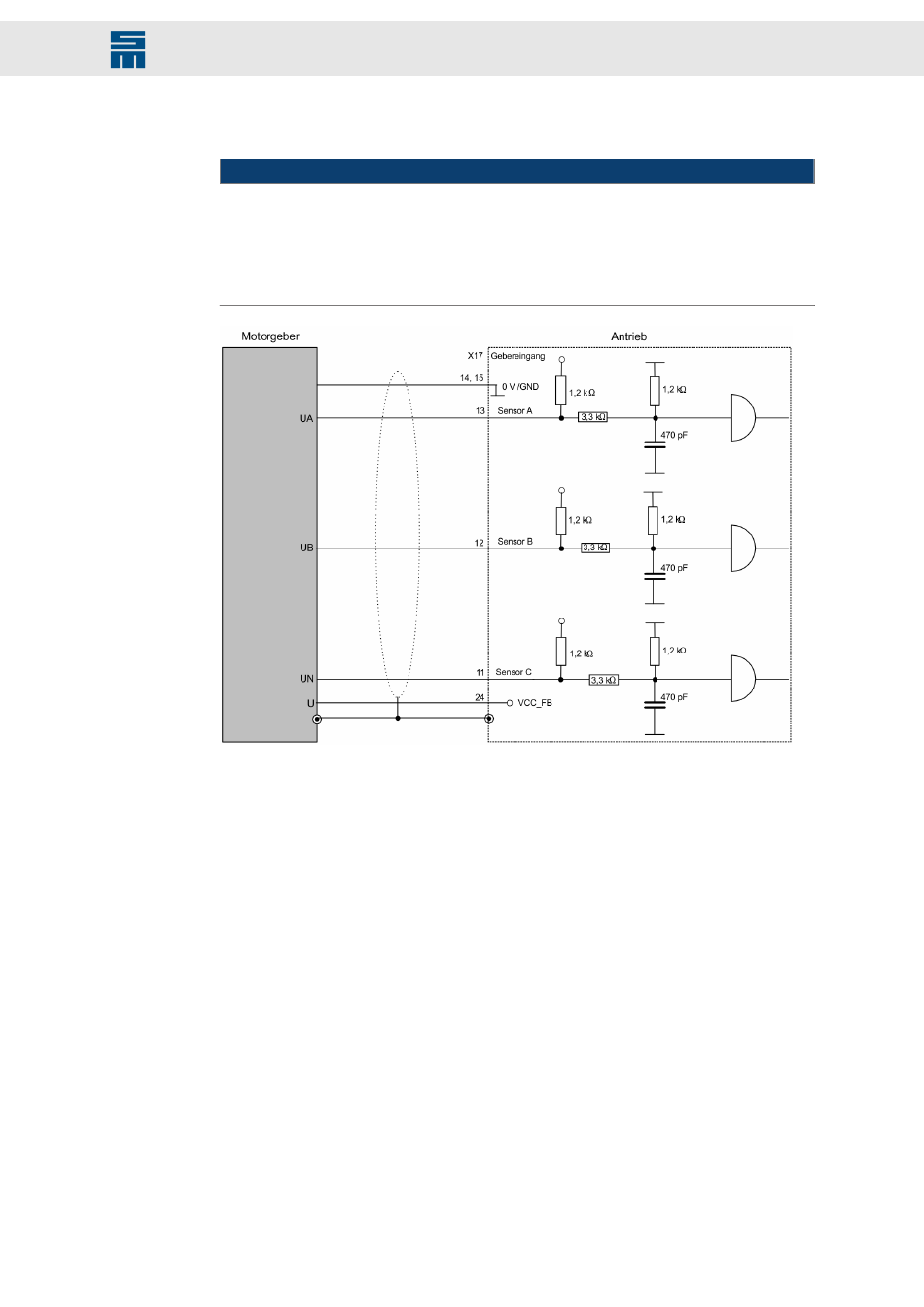

Abb. 69: Inkrementalgeber 12°V
Bei diesem Messsystem ist eine Geberbruchüberwachung nicht möglich.
VCC_FB wird beim Parametrieren dieses Messsystems auf 12 V geschaltet.
Antriebssystem SD2M - Hardwarebeschreibung 0369x7xxF
Anschlussbeispiele
ACHTUNG
157
