Montagehinweise

Das Gerät ist für eine stehende Montage konstruiert.
Hinweis
Das Gerät darf nur mit Hilfe der Hebeösen bewegt und positioniert werden.
Belüftung

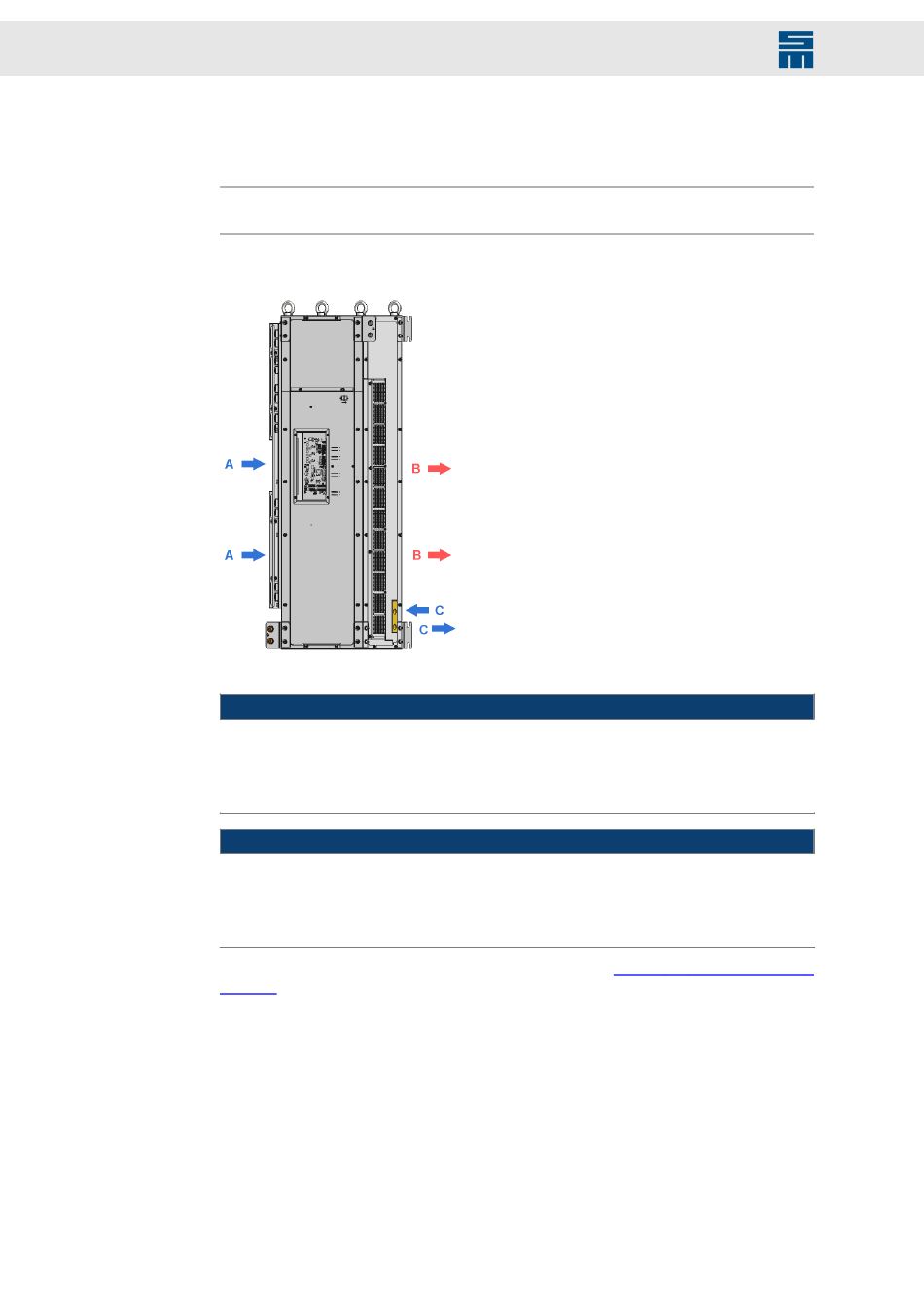

Abb. 31: Geräteansicht 0369x75AF mit Lufteintritt (A) und Luftaustritt (B) und Kühlmittelkreislauf (C)
Unzureichende Belüftung
→ Beachten Sie bei der Montage, dass der Luftstrom durch die Lüfter nicht behindert
werden darf [Pfeile]. Die Belüftungseinlässe [A] und Belüftungsauslässe [B] müs-
sen in einem Bereich von mindestens 10 cm freigehalten werden.
Falsche Fließrichtung des Kühlmittels
→ Für eine optimale Kühlung des Geräts, beachten Sie bei der Montage die Fließrich-
tung des Kühlmittels. Der Vor- und der Rücklauf des Kühlmittels sind mit Pfeilen
gekennzeichnet [C].
Weitere Informationen zur Wasserkühlung finden Sie im
Seite 29.
