Gerätevarianten SD2M
6.1.2

Montagehinweise

Das Gerät ist für eine waagerechte oder senkrecht hängende Aufstellung vorgesehen.
Andere Aufstellpositionen sind nach Rücksprache mit SIEB & MEYER möglich.
Hinweis
Das Gerät darf nur mit Hilfe der Hebeösen bewegt und positioniert werden.

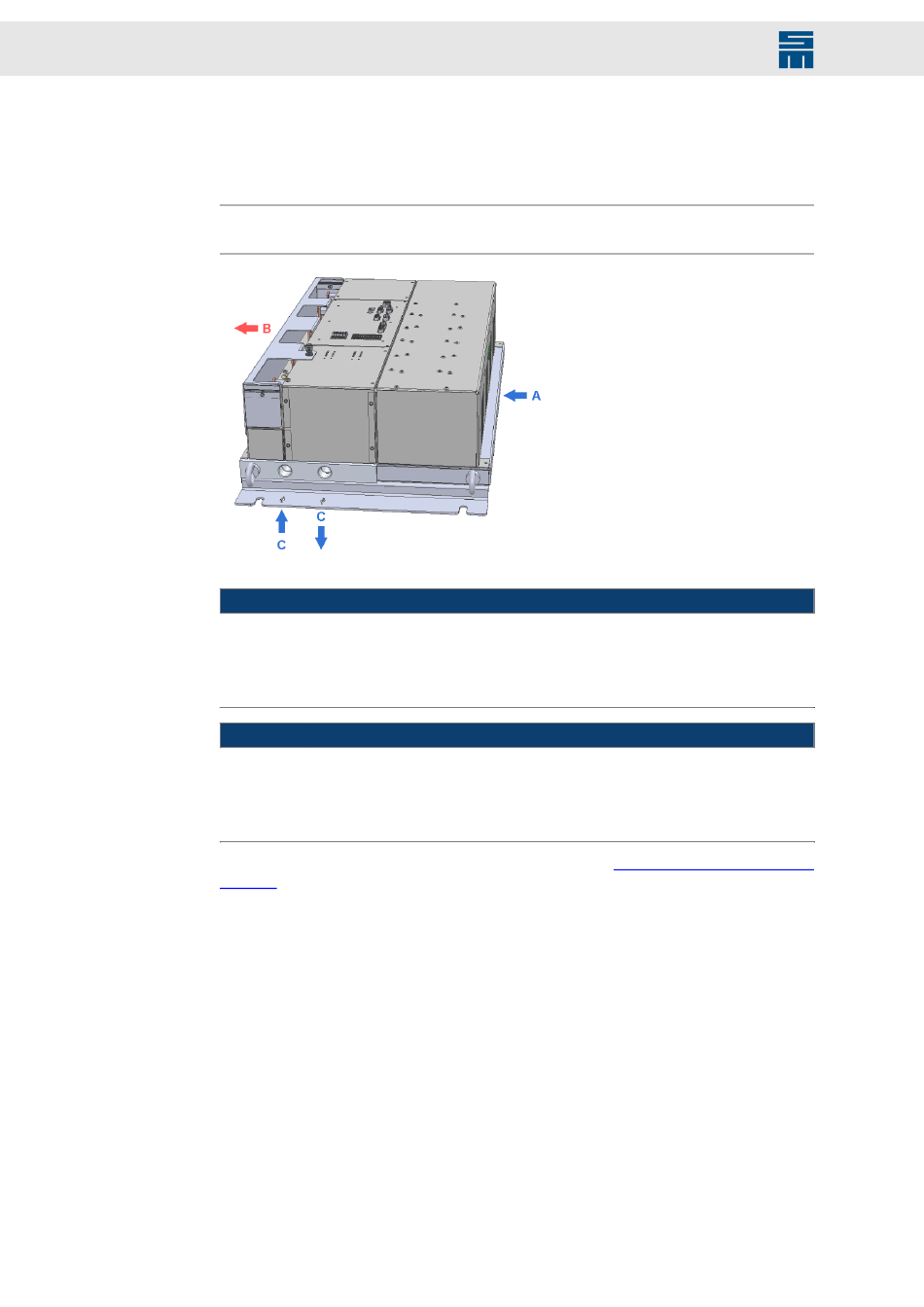

Abb. 4: Geräteansicht 0369x71AF mit Lufteintritt (A) und Luftaustritt (B) und Kühlmittelkreislauf (C)
Unzureichende Belüftung
Beachten Sie bei der Montage, dass der Luftstrom durch die Lüfter nicht behindert
werden darf [Pfeile]. Die Belüftungseinlässe [A] und Belüftungsauslässe [B] müs-
sen in einem Bereich von mindestens 10 cm freigehalten werden.
Falsche Fließrichtung des Kühlmittels
Für eine optimale Kühlung des Geräts, beachten Sie bei der Montage die Fließrich-
tung des Kühlmittels. Der Vor- und der Rücklauf des Kühlmittels sind mit Pfeilen
gekennzeichnet [C].
Weitere Informationen zur Wasserkühlung finden Sie im
Seite
29.
32
ACHTUNG
ACHTUNG
Kapitel 5.6 „Wasserkühlung",
Antriebssystem SD2M - Hardwarebeschreibung 0369x7xxF
