6.5.5 Leistungsanschlüsse
Bei der Gerätevariante 0369x73CF befinden sich die Leistungsanschlüsse und der PE-
Anschluss am Seitenteil des Geräts unter einem Abdeckblech.
Um die Kabel für Motor und Einspeisung anzuschließen, müssen Sie das Abdeckblech entfernen. Ge-
hen Sie wie folgt vor:

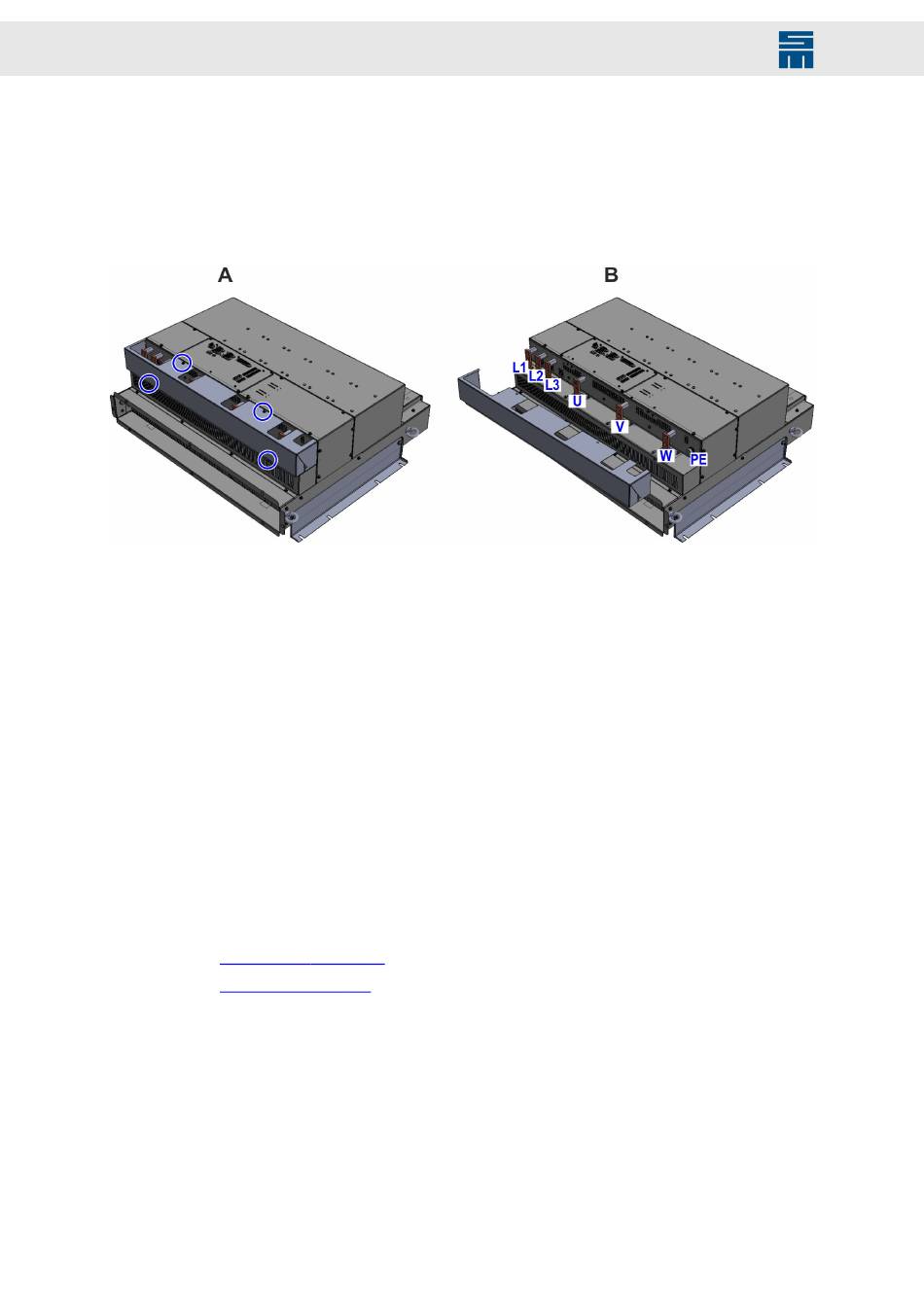

Abb. 23: Leistungsanschlüsse 0369x73CF
1. Lösen Sie die 4 Schrauben am Abdeckblech (M4×8 Kombischraube, DIN 6900-3,
8.8 verzinkt, Torx 20) [Bild A].
2. Nehmen Sie das Abdeckblech vom Gerät ab. Die Leistungsanschlüsse sind als
Kupferschienen mit Bohrungen ausgeführt [Bild B].
3. Schließen Sie den Schutzleiter (PE) mit einem Ringkabelschuh an das Gerätege-
häuse an.
– Schraubengröße = M8
– Anzugsdrehmoment = 23 Nm
4. Schließen Sie die Kabel für die Motorphasen (U, V, W) und die Einspeisung (L1, L2,
L3) mit Hilfe von Ringkabelschuhen an die jeweilige Kupferschiene an.
– Schraubengröße = M8
– Anzugsdrehmoment = 23 Nm
5. Setzen Sie das Abdeckblech der Leistungsanschlüsse wieder auf und befestigen
Sie es mit den 4 Kombischrauben.
Verwandte Themen
Motorphasen, Seite 163
Motorkabel, Seite 175
6.5.6 Lüftereinheit für 0369x73CF
Die Lüftereinheit ist eine Teilkomponente des Antriebssystems SD2M und kann bei Be-
darf einzeln bei SIEB & MEYER bestellt werden (Artikelnummer: 036225107) .
