6.3.7

Austausch der Varistoren

Hinweis
Vor dem Öffnen des Geräts müssen folgende Voraussetzungen erfüllt sein:
▶
Schalten Sie das Gerät spannungsfrei (Netzspannung und 24-V
und sichern Sie es gegen Wiedereinschalten.
▶
Halten Sie nach Abschalten des Geräts unbedingt die für das Gerät vorgeschriebe-
ne Entladezeit der Zwischenkreiskondensatoren ein.
▶
Überprüfen Sie messtechnisch die Spannungsfreiheit an allen Leistungsanschlüs-
sen. Kontrollieren Sie, dass die 7-Segment-Anzeige nicht leuchtet.
▶
Schließen Sie die Leistungsanschlüsse kurz und erden Sie diese.
▶
Decken Sie unter Spannung stehende benachbarte Bauteile ab oder sperren Sie
diese ab.
▶
Stellen Sie sicher, dass die Zugänglichkeit zum Gerät für die folgenden Arbeiten ge-
währleistet ist.
Um einen defekten Varistor auszutauschen, gehen Sie wie folgt vor:

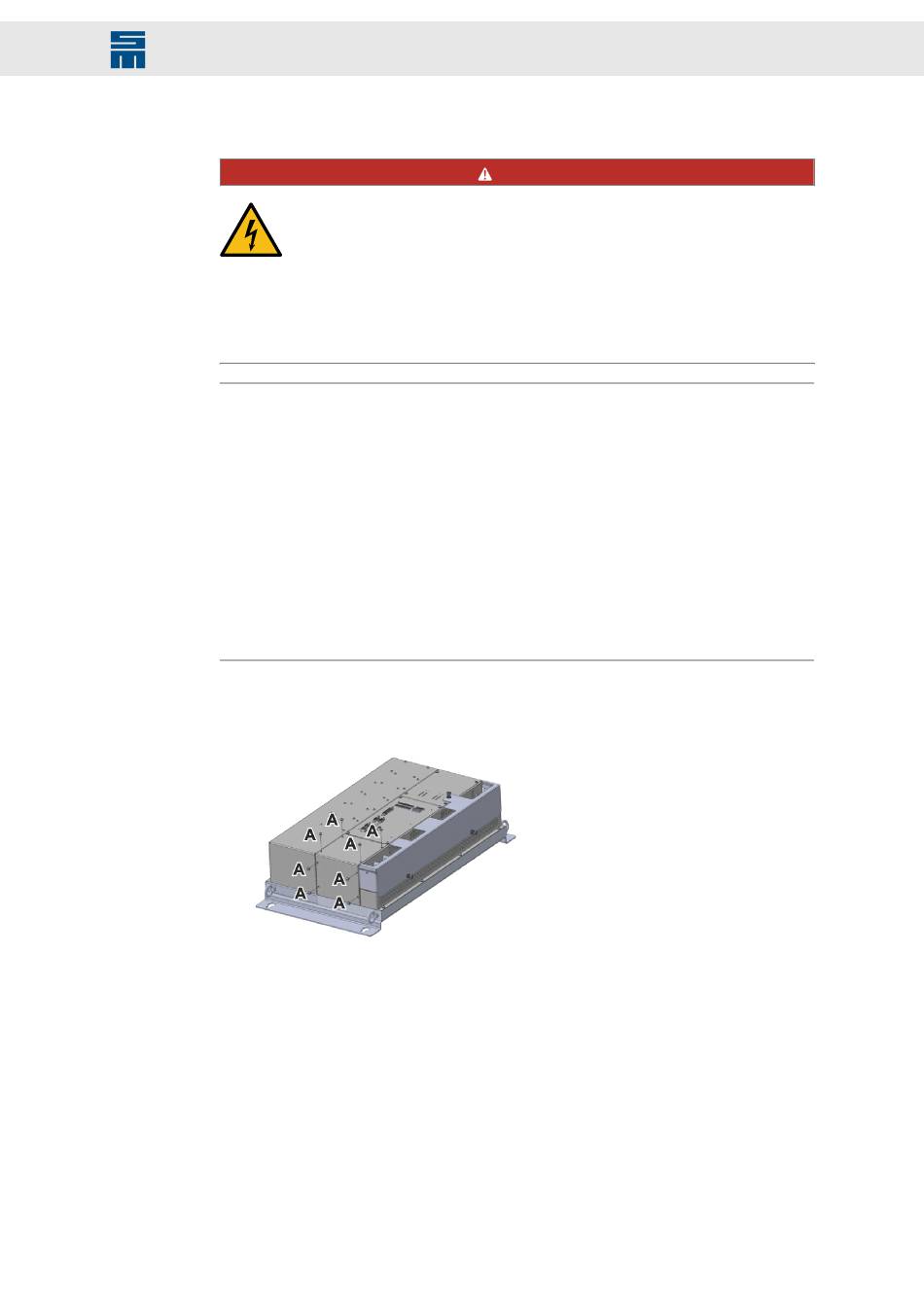

1. Lösen Sie die Schrauben [A] der Revisionsabdeckung (8 × M4-Kombischrauben,
DIN 7985, verzinkt, Torx 20) und ziehen Sie diese seitlich ab.
2. Überprüfen Sie messtechnisch die Spannungsfreiheit am DC-Bus des Gerätes zwi-
schen +UB und –UB:
Antriebssystem SD2M - Hardwarebeschreibung 0369x7xxF
Hohe Spannungen im Zwischenkreis
Auch nach dem Abschalten des Geräts besteht Stromschlaggefahr, da
die verbauten Zwischenkreiskondensatoren noch gefährliche Spannungen
führen.
→ Bevor Sie Arbeiten am Gerät durchführen, warten Sie die auf dem je-
weiligen Gerät angegebene und im entsprechenden Abschnitt „Tech-
nische Daten" aufgeführte Entladezeit der Zwischenkreiskondensato-
ren ab.
Gerätevarianten SD2M
GEFAHR
-Versorgung)
DC
57
