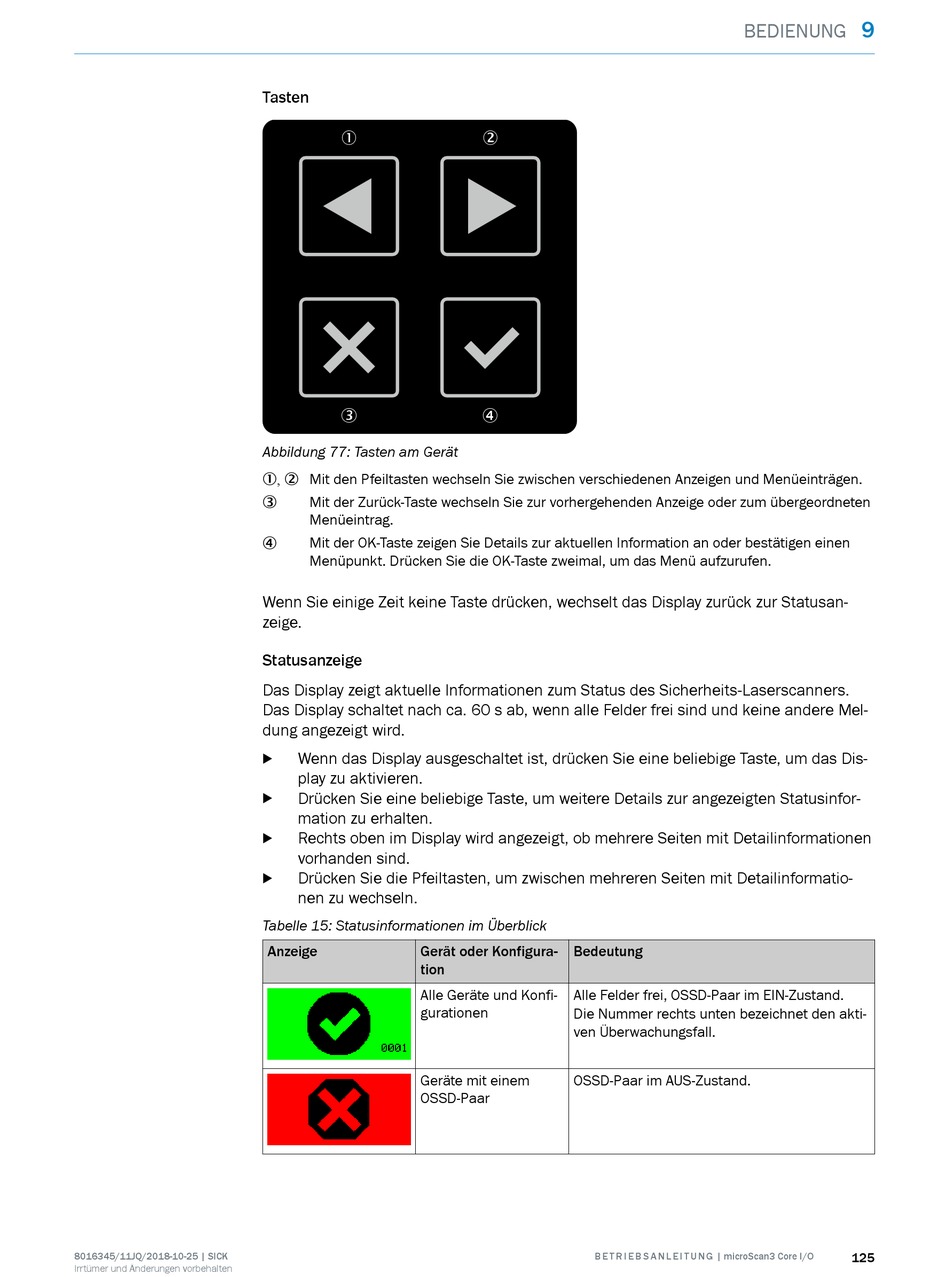

Tasten
1
3
Abbildung 77: Tasten am Gerät
1, 2 Mit den Pfeiltasten wechseln Sie zwischen verschiedenen Anzeigen und Menüeinträgen.
Mit der Zurück-Taste wechseln Sie zur vorhergehenden Anzeige oder zum übergeordneten
3
Menüeintrag.
Mit der OK-Taste zeigen Sie Details zur aktuellen Information an oder bestätigen einen
4
Menüpunkt. Drücken Sie die OK-Taste zweimal, um das Menü aufzurufen.
Wenn Sie einige Zeit keine Taste drücken, wechselt das Display zurück zur Statusan‐
zeige.
Statusanzeige
Das Display zeigt aktuelle Informationen zum Status des Sicherheits-Laserscanners.
Das Display schaltet nach ca. 60 s ab, wenn alle Felder frei sind und keine andere Mel‐
dung angezeigt wird.
Wenn das Display ausgeschaltet ist, drücken Sie eine beliebige Taste, um das Dis‐
b
play zu aktivieren.
Drücken Sie eine beliebige Taste, um weitere Details zur angezeigten Statusinfor‐
b
mation zu erhalten.
Rechts oben im Display wird angezeigt, ob mehrere Seiten mit Detailinformationen
b
vorhanden sind.
Drücken Sie die Pfeiltasten, um zwischen mehreren Seiten mit Detailinformatio‐
b
nen zu wechseln.
Tabelle 15: Statusinformationen im Überblick
Anzeige Gerät oder Konfigura‐
tion
Alle Geräte und Konfi‐
gurationen
Geräte mit einem
OSSD-Paar
2
4
Bedeutung
Alle Felder frei, OSSD-Paar im EIN-Zustand.
Die Nummer rechts unten bezeichnet den akti‐
ven Überwachungsfall.
OSSD-Paar im AUS-Zustand.
