2. ARBEITSWEISE UND STEUERUNG
3.
Automatische Justage der Sensorempfindlichkeit
Der Sensor besitzt einen automatischen Justagemechanismus. Da die LED nach einer länge-
ren Betriebszeit aufgrund von Alterung an Intensität verliert, könnte ein Original nicht erfaßt
werden, selbst wenn es über dem Sensor liegt. Daher regelt der RDF-Controller automatisch
die Empfindlichkeit des Sensors anhand der Lichtmenge, die von der Reflektionsplatte auf
den Sensor fällt. Diese Lichtmenge repräsentiert die Abwesenheit von Papier und der dop-
pelte Ausgangspegel die Anwesenheit von Papier.
2 - 72
RDF-Controller-PCB
CPU
Wandlung
Rück-
kopplung
Wandlung
COPYRIGHT © 1995 CANON INC. CANON RDF-D1 REV.0 MÄRZ 1995 PRINTED IN GERMANY
Sensortreiber-
signal
D-/A
Sensorein-
gangssignal
A-/D

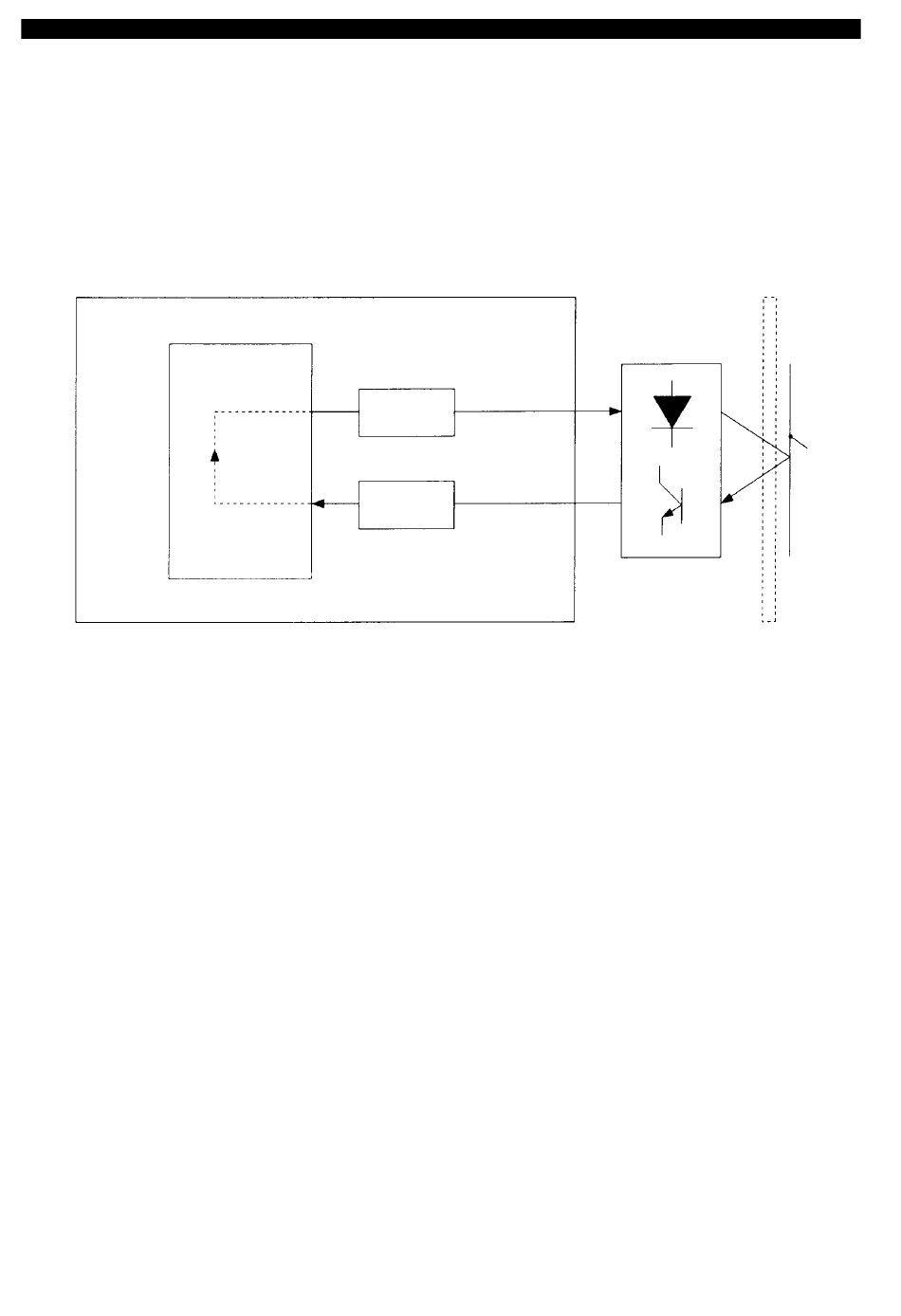

Abb. 2 - 402
Originalsensor 1/2
Original
Reflektions-
platte
