5. FEHLERSUCHE
d. Manueller Einzug

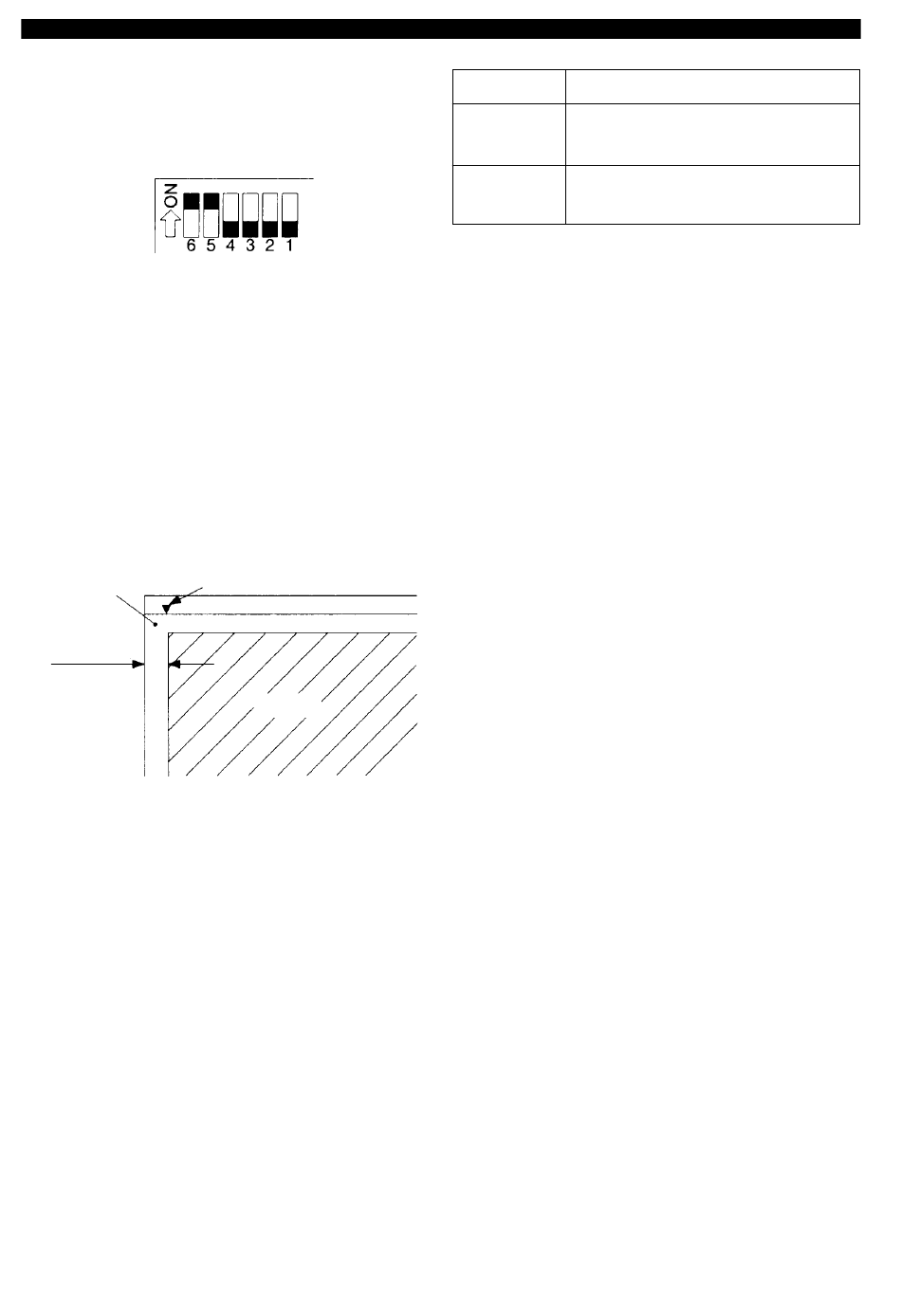

1) Zunächst kontrollieren, daß die Bits 5 und
6 auf dem DIP-Schalter des RDF-Con-
troller-PCB auf ON stehen.
Abb. 5 - 131
2) Eine A4-Vorlage auf die manuelle Ein-
zugsablage legen (auf der Originalablage
darf sich kein Original befinden).
3) Den Tastschalter 1 auf dem RDF-Con-
troller-PCB betätigen, um das Original
einzuziehen und auf dem Vorlagenglas zu
plazieren.
4) Den RDF behutsam öffnen und die Strek-
ke A aus Abb. 5 - 132 messen. Danach
den RDF behutsam schließen.
Vorlagenglas
A = 8,0 ± 1 mm
Abb. 5 - 132
5) Die Justage der Stopposition erfolgt über
die Tastschalter 2 und 3 auf dem RDF-
Controller-PCB. Jedes Drücken der Tast-
schalter verändert das Anhalte-Timing des
Bandmotors (M3), wodurch sich die Stop-
position des Originals um 0,5 mm ändert.
Der Grad der Änderung kann über einen
LED-Code (siehe Tabelle 5 - 113) kontrol-
liert werden. Nachdem die Justage über
die Tastschalter 2 oder 3 durchgeführt
wurde, ist Tastschalter 1 einmal zu betäti-
gen, um das Original auszugeben und die
neue Einstellung zu speichern.
5 - 14
Positionierungsindex
Original
COPYRIGHT © 1995 CANON INC. CANON RDF-D1 REV.0 MÄRZ 1995 PRINTED IN GERMANY
Tastschalter
Richtung der Stopposition
SW2
Nach links
(verzögertes Anhalte-Timing)
SW3
Nach rechts
(vorzeitiges Anhalte-Timing)
Tabelle 5 - 112
