2. ARBEITSWEISE UND STEUERUNG
D. Ausgänge des RDF Controller PCB
1.

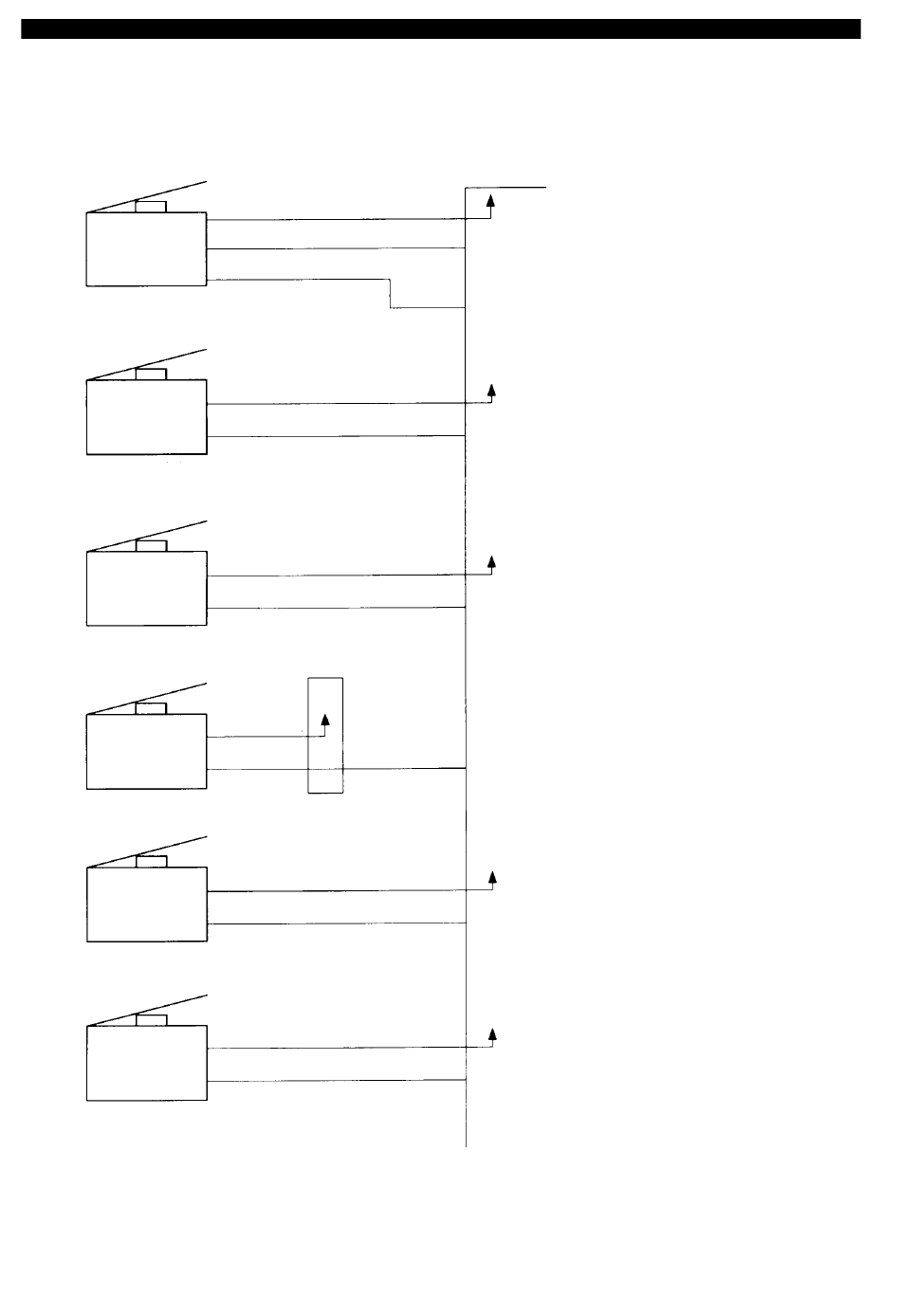

Ausgänge des RDF Controller PCB (1/4)
SL1
Stopper-Solenoid
SL2
Solenoid 1 der Papierrückhalteplatte
SL3
Solenoid der Umlenkerplatte
SL4
Original-Ausrichtungssolenoid
SL5
Solenoid 2 der Papierrückhalteplatte
SL6
Stopper-Solenoid 2
2 - 10
J10-13
J10-14
J10-15
Ablage PCB (1/2)
24 V
J115-2
J115-1
J111-14
Abb. 2 - 110
COPYRIGHT © 1995 CANON INC. CANON RDF-D1 REV.0 MÄRZ 1995 PRINTED IN GERMANY
RDF Controller PCB
24 V
Bei „0" schließt SL1 (Absenken des Stoppers).
SL1AD*
Bei „0" öffnet SL1 (Anheben des Stoppers).
SL1RD*
24 V
J7-10
J7-11
SL2D*
Bei „0" schaltet SL2 ein (Absenken der Papier-
rückhalteplatte 1).
24 V
J5-1
J5-2
SL3D*
Bei „0" schaltet SL3 ein (Bewegen des Umlenkers
in Umlaufrichtung).
Bei „0" schaltet SL4 ein (bewegt die Original-
J9-14
SL4D*
Ausrichtungsplatte zum Original).
24 V
J16-1
Bei „0" schaltet SL5 ein (Absenken der Papier-
J16-2
SL5D*
rückhalteplatte 2).
24 V
J16-3
J16-4
Bei „0" schaltet SL6 ein (Absenken der Stopper-
SL6D*
platte 2).
