7) Entsprechen die gemessenen Werte für
die Zugkraft nicht denen der untenstehen-
den Tabelle 5 - 119 muß die Innen-
sechskantschraube gelockert werden.

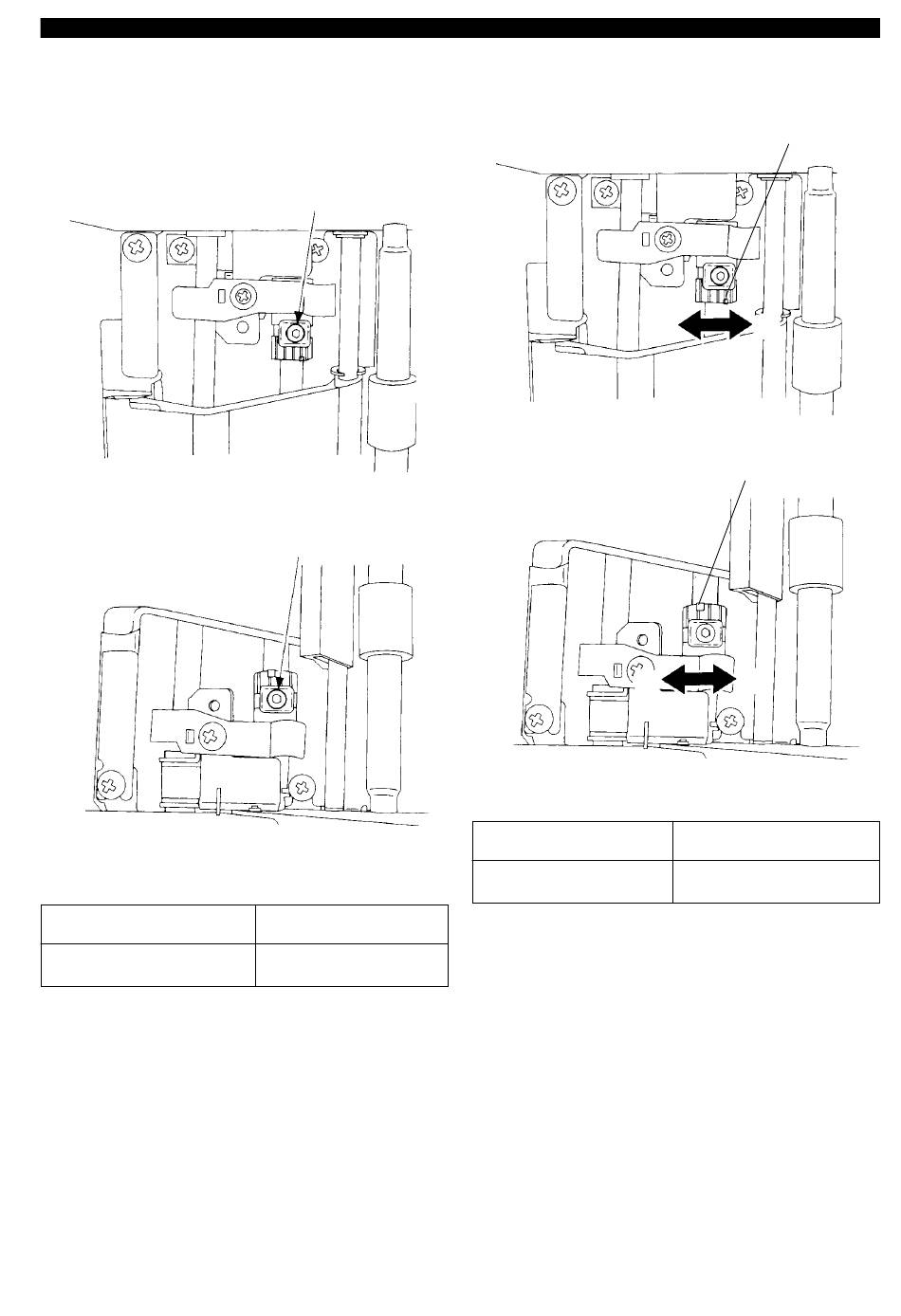

Abb. 5 - 168
Abb. 5 - 169
64 g/qm Papier
150 - 200 g
Tabelle 5 - 119
COPYRIGHT © 1995 CANON INC. CANON RDF-D1 REV.0 MÄRZ 1995 PRINTED IN GERMANY
Schraube
Schraube
80 g/qm Papier
200 - 300 g
8) Die Justagerolle jetzt entsprechend den
gemessenen Werten drehen.
Abb. 5 - 170
A
Abb. 5 - 171
Drehung in Richtung A
Drehung in Richtung B
Tabelle 5 - 120
9) Die Schraube anziehen und die Zugkraft
erneut messen.
5. FEHLERSUCHE
Justagerolle
A
B
Justagerolle
B
Verringern der Zugkraft.
Erhöhen der Zugkraft.
5 - 29
