2. ARBEITSWEISE UND STEUERUNG
b. Größeerfassung in horizontaler Rich-
tung
Die Größeerfassung in horizontaler Richtung
erfolgt über den Original-Breite-Erfassungs-
potentiometer (VR1), der sich auf der
Originalablage befindet und zusammen mit
den Seitenführungen bewegt wird (siehe
Abb. 2 - 220). Die Genauigkeit der Größeer-
fassung in dieser Richtung beträgt ± 2 mm.
Basierend auf den Ergebnissen von vertika-
ler und horizontaler Größeerfassung be-
stimmt der Kopierer das Format entspre-
chend der Standardformate.

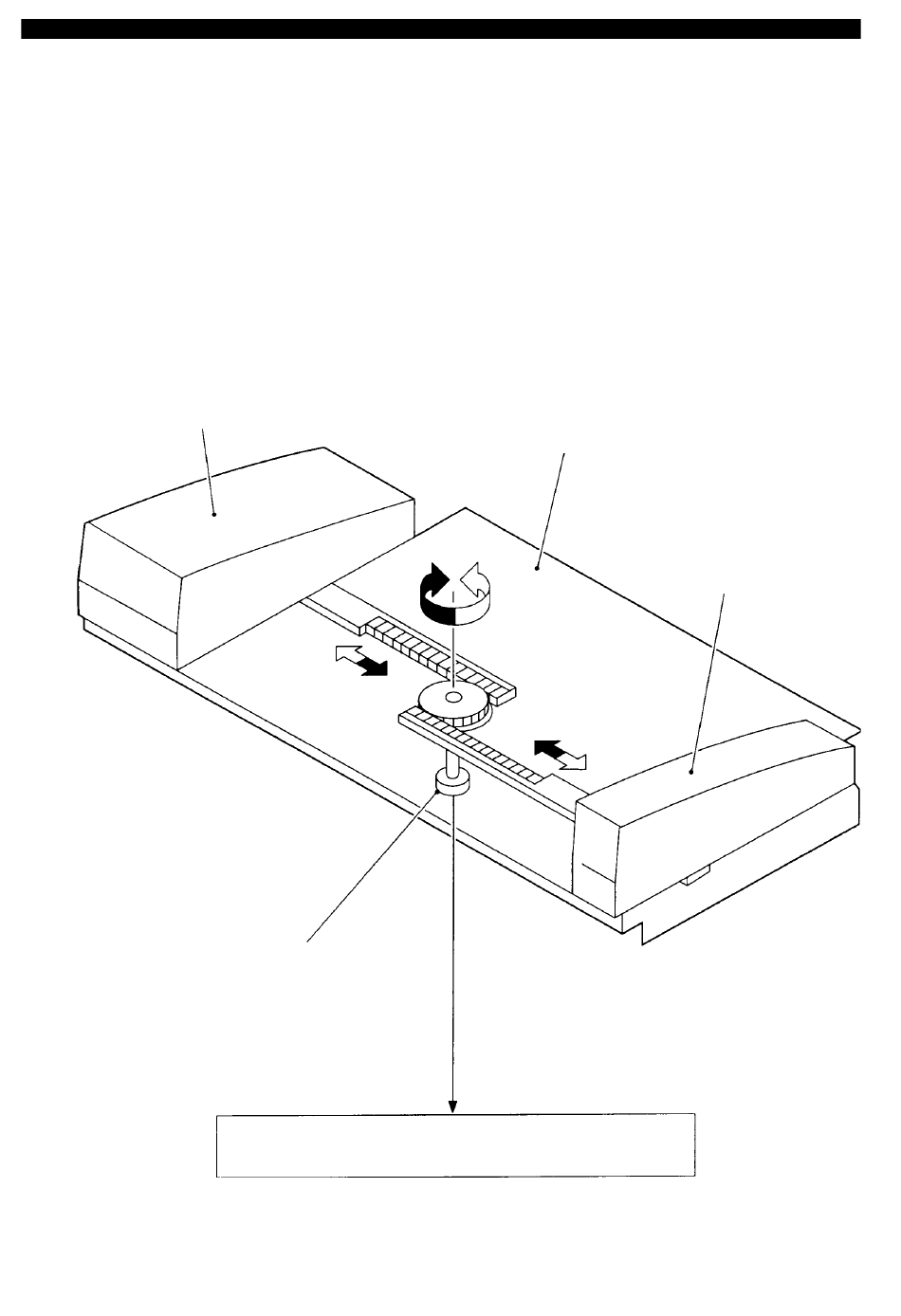

Seitenführung (hinten)
Originalablage
Seitenführung (vorne)
Originalbreite-Erfassungspotentiometer (VR1)
RDF-Controller-PCB
Abb. 2 - 220
2 - 30
