C. Einzug der Originale
1.
Übersicht
Die Originale auf der Originalablage werden
entweder
1) nach links (Linkseinzug, von vorne gese-
hen) oder,
2) nach rechts (Rechtseinzug, von vorne ge-
sehen) eingezogen.
Die folgenden Abschnitte behandeln den
Einzugsmechanismus und das Einzugs-Ti-
ming.
COPYRIGHT © 1995 CANON INC. CANON RDF-D1 REV.0 MÄRZ 1995 PRINTED IN GERMANY
2.
Der Original-Ausrichtungssolenoid (SL4) auf
der Originalablage wird ein- und ausgeschal-
tet, um die Originale auf der Ablageplatte
exakt auszurichten. Dadurch wird ein mögli-
cher Schiefeinzug vermieden. Zusätzlich
wird die Original-Ausrichtungsplatte bei jeder
Originalausgabe betrieben (siehe Abb. 2 -
226).

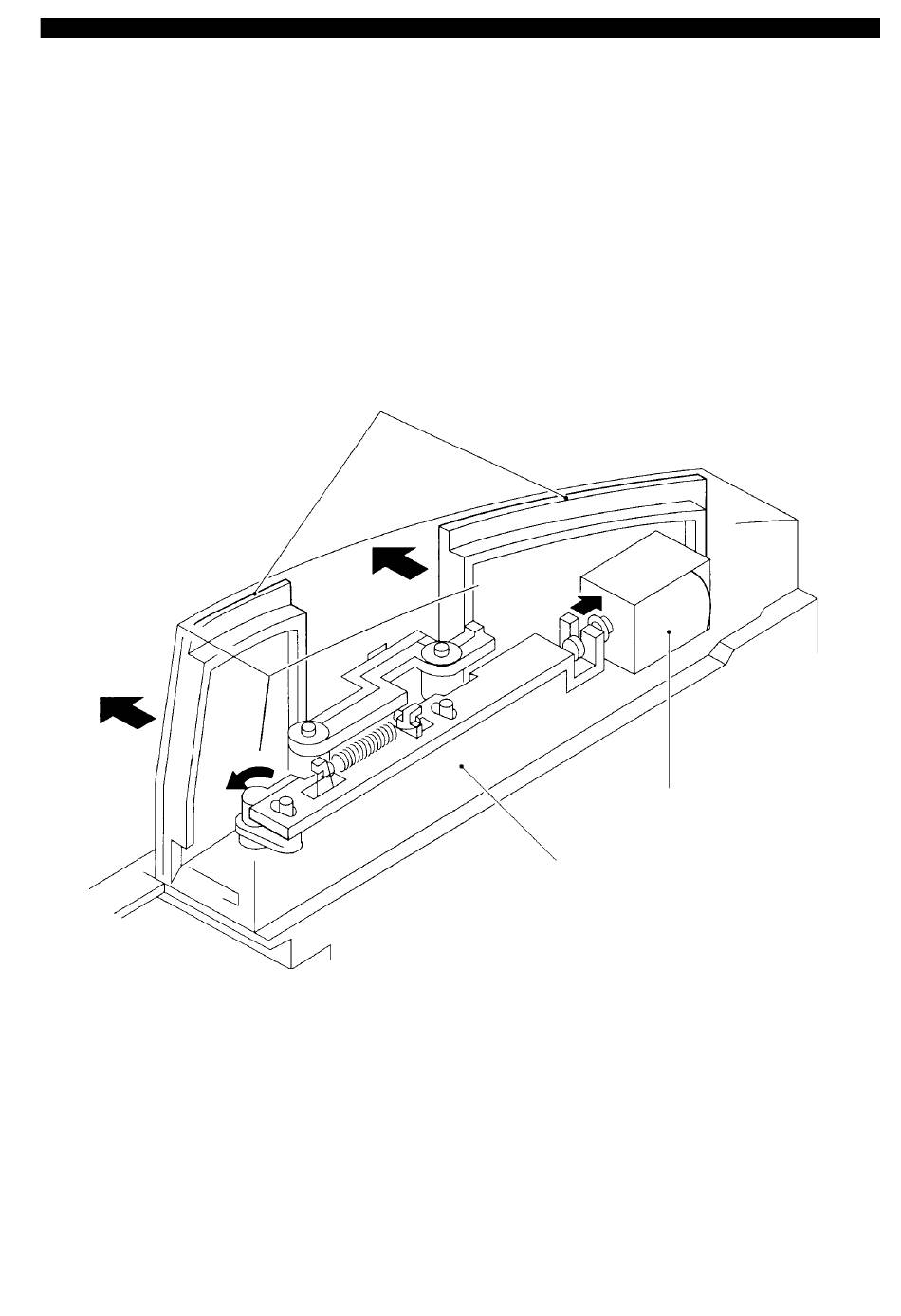

Original-Ausrichtungsplatte
Abb. 2 - 226
2. ARBEITSWEISE UND STEUERUNG
Ausrichten der Originale
ON
Original-Ausrichtungssolenoid (SL4)
Seitenführung (vorne)
2 - 35
