5. FEHLERSUCHE
B. Elektrik
1.
Justage des Blattabstandes im
Übersichts-Modus (Linkseinzug)
Vor dieser Justage muß die Stopposition des
Originals justiert worden sein.
1) Die Nebenablage öffnen.
2) Die Bits 2, 5 und 6 auf dem DIP-Schalter 1
auf ON stellen.

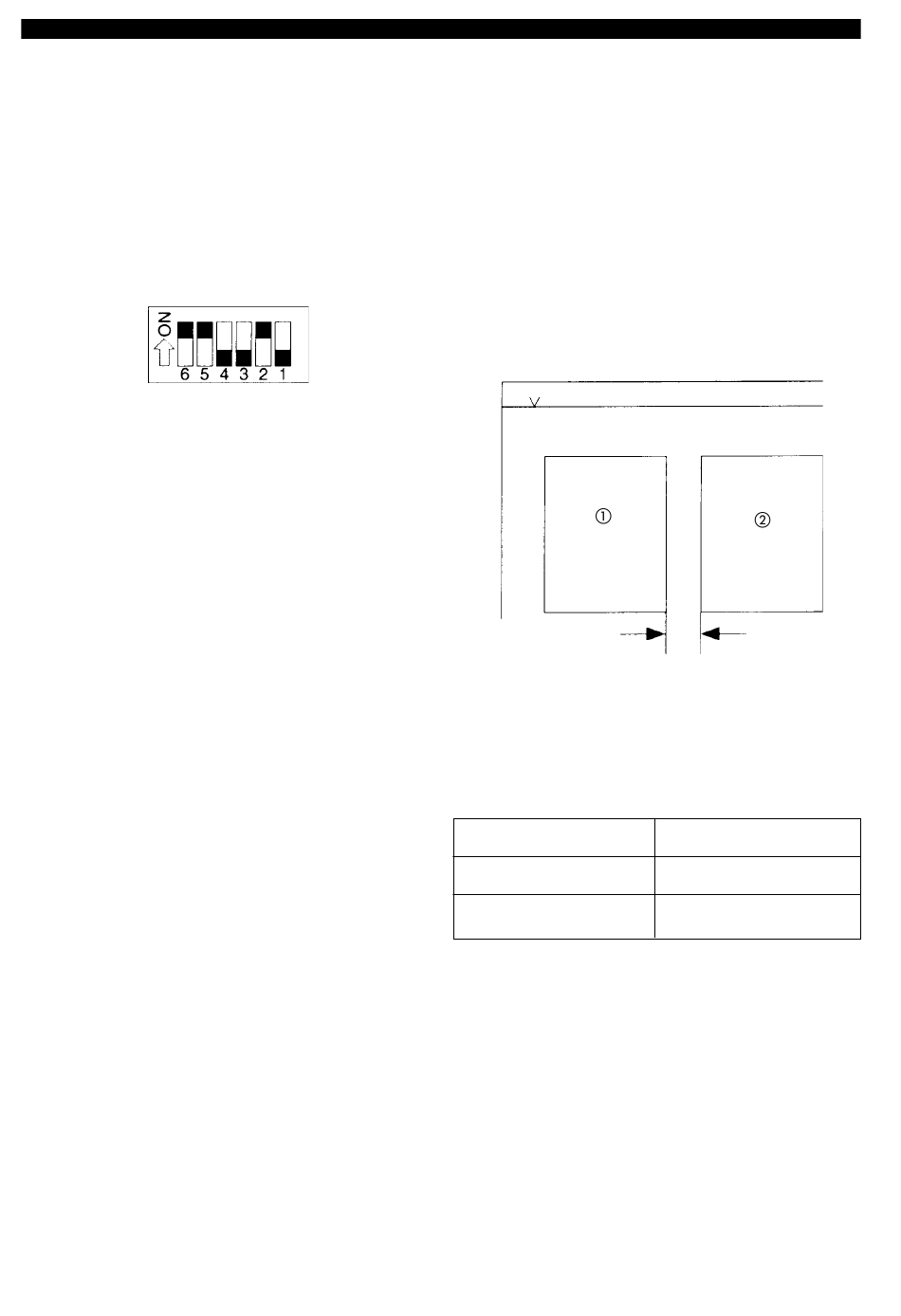

Abb. 5 - 172
3) Zwei Blätter A4-Papier auf die Originalab-
lage legen.
4) Den Tastschalter 1 auf dem RDF-Con-
troller-PCB einmal betätigen, um die Blät-
ter einzuziehen und auf dem Vorlagenglas
zu plazieren.
5) Den RDF behutsam öffnen und den Ab-
stand zwischen den beiden Blättern mes-
sen. Anschließend den RDF behutsam
schließen.
5 - 30
6) Die Abstandsjustage zwischen den beiden
Blättern erfolgt über die Tastschalter 2
und 3 auf dem RDF-Controller-PCB.
Durch Drücken der Tastschalter ändert
sich die Stopposition des Blattes (Abb. 5 -
173) um 0,5 mm, wodurch sich auch der
Abstand der beiden Blätter ändert (die Än-
derung kann anhand eines LED-Codes
überprüft werden, siehe Tabelle 5 - 122).
Nach der Justage wird Tastschalter 1 ein-
mal betätigt, um die Blätter auszugeben
und die neue Einstellung zu speichern.
• Verhältnis zwischen Tastschaltern und
Abstand
COPYRIGHT © 1995 CANON INC. CANON RDF-D1 REV.0 MÄRZ 1995 PRINTED IN GERMANY
Vorlagenglas
Blatt
Standardabstand: L
Abb. 5 - 173
Tastschalter
SW2
SW3
Tabelle 5 - 121
Blatt
L
5
= 0 ± 3 mm
5
Abstand
Vergrößert
Verringert
