3. MECHANIK

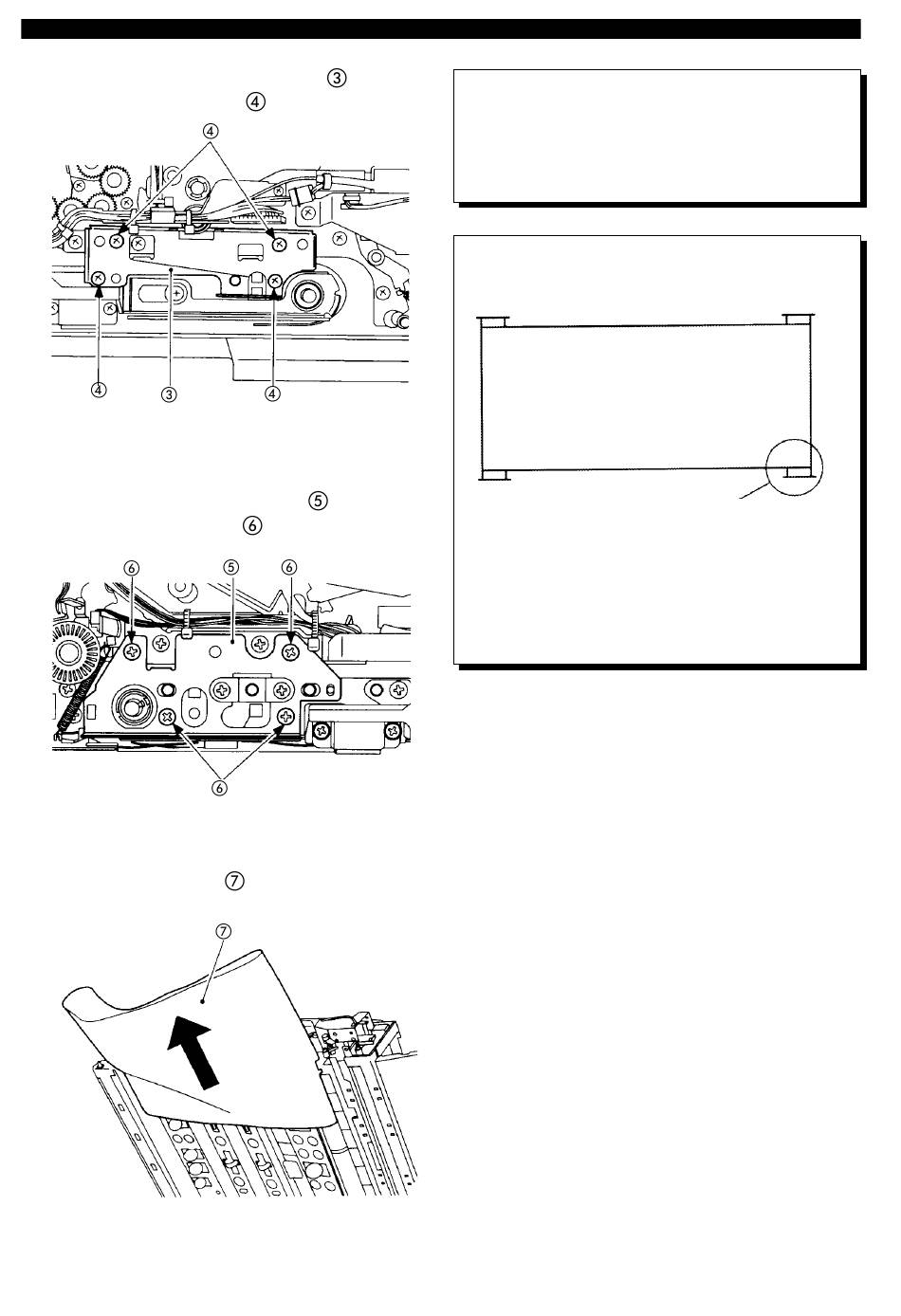

4) Die Verbindungsplatte (rechts,
men (vier Schrauben,
Abb. 3 - 319
5) Die Verbindungsplatte (links,
men (vier Schrauben,
Abb. 3 - 320
6) Das Transportband
ziehen.
Abb. 3 - 321
3 - 16
) abneh-
).
) abneh-
).
nach vorne heraus-
COPYRIGHT © 1995 CANON INC. CANON RDF-D1 REV.0 MÄRZ 1995 PRINTED IN GERMANY
Anmerkung:
Die erste Hälfte des Transportbandes läßt sich am
leichtesten einsetzen, wenn der RDF halb geöffnet
ist (siehe Abb. 3 - 317). Zum Einführen der restli-
chen Bandlänge wird der RDF am besten ganz
angehoben.
Vorsicht:
1. Beim Einbau des Transportbandes ist darauf zu
achten, daß es nicht über den Rand rutscht.
Dieser Abschnitt darf nicht in
Kontakt mit dem Rand kommen.
Abb. 3 - 322
2. Beim Einhängen der Spannfedern des Bandes
ist darauf zu achten, daß sie jeweils auf dem
richtigen Haken eingehängt werden.
