2. ARBEITSWEISE UND STEUERUNG
4.
Erfassen der Anzahl von einge-
legten Originalen
a. Erfassen des letzten Originals
Da der RDF-D1 für den Einzug und die Aus-
gabe der Originale die gleiche Ablage ver-
wendet, muß eine Unterscheidung zwischen
bereits kopierten und noch zu kopierenden
Originalen betroffen werden.
Zu diesem Zweck wird vor dem Originalein-
zug ein Umlaufhebel auf das oberste Original
gesetzt. Der Umlaufhebel fällt auf die Origi-
nalablage, wenn alle Originale eingezogen
worden sind. Anhand dieses Zustandes er-
fassen die Umlaufsensoren 1 und 2 (S29,
S30) den Einzug des letzten Originals und
die Umlaufhebel-Erfassungssignale 1 und 2
(RSC1, RSC2) werden erzeugt.
Umlaufsensor 2 (S30)
Seitenführung
(hinten)
Umlaufhebel 2

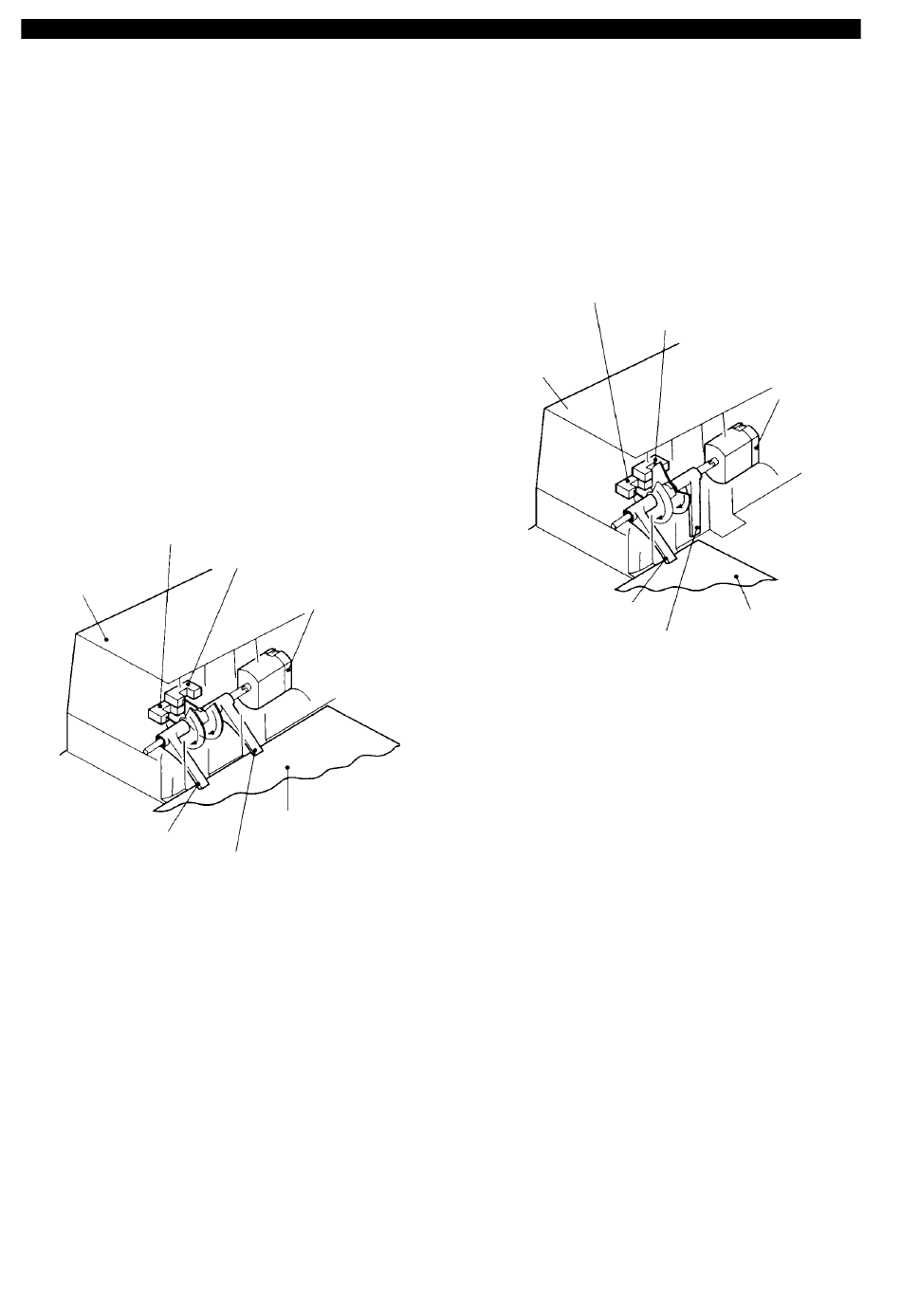

Abb. 2 - 221
2 - 32
Umlaufsensor 1 (S29)
Umlaufmotor (M4)
Original (A4/LTR oder größer)
Umlaufhebel 1
COPYRIGHT © 1995 CANON INC. CANON RDF-D1 REV.0 MÄRZ 1995 PRINTED IN GERMANY
Der RDF-D1 besitzt zwei Umlaufhebel und
zwei Umlaufsensoren. Dadurch können die
Hebel nicht auf die Ablage fallen, wenn ein
kleines Original (z. B. B5) eingelegt ist (siehe
Abb. 2 - 222).
Die Hebel werden von einem separaten Mo-
tor (M4) angetrieben.
Umlaufsensor 2 (S30)
Seitenführung
(hinten)
Umlaufhebel 2
Umlaufhebel 1
Abb. 2 - 222
Umlaufsensor 1 (S29)
Umlaufmotor (M4)
Original (B5)
