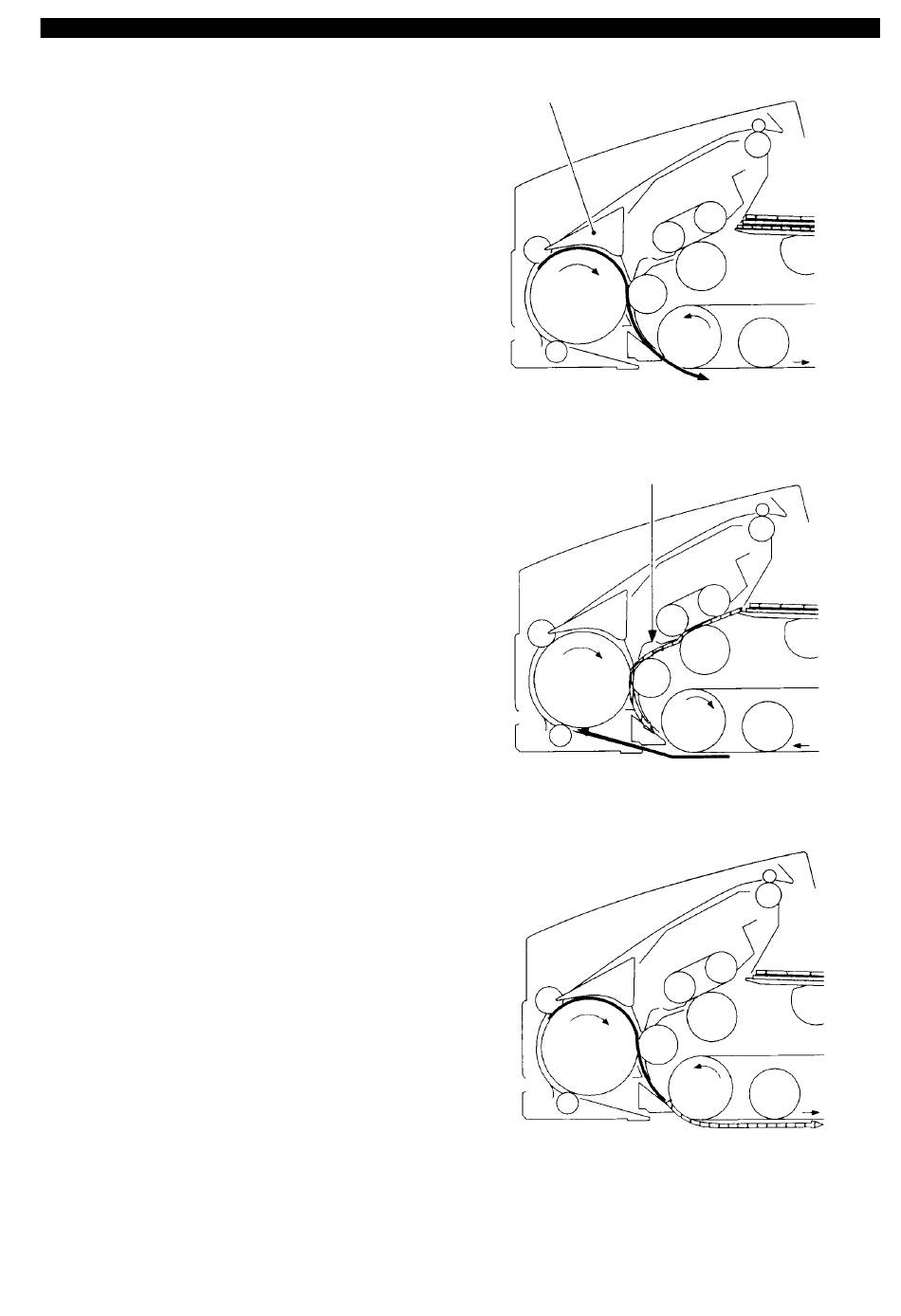

3. Wenden des ersten Originals und Um-
schalten des Papierwegs
Der Umlenkersolenoid (SL3) wird einge-
schaltet, um den Papierumlenker zu öff-
nen, damit das erste Original zurück auf
das Vorlagenglas bewegt werden kann
(siehe Abb. 2 - 269).
4. Separation des zweiten Originals und
Transport des ersten Originals
Das zweite Original wird eingezogen, und
zum gleichen Zeitpunkt das Transport-
band im Uhrzeigersinn bewegt, um das
erste Original zur Wendewalze zu trans-
portieren (siehe Abb. 2 - 270).
5. Gleichzeitiges Bewegen des ersten und
zweiten Originals
Die Wendewalze und das Transportband
werden dazu verwendet, die beiden Origi-
nale gleichzeitig zu bewegen, wodurch
sich die Reihenfolge der Originale ändert
und ein bestimmter Abstand zwischen der
Unterkante des ersten Originals und der
Vorderkante des zweiten Originals ent-
steht (siehe Abb. 2 - 271).
