Canon RDF-D1 Servicehandbuch Seite 139

c. Rechtseinzug (Justage der Bildvorder-
kante im schnellen Einlese-Modus)
Diese Justage verändert das Einschalt-Ti-
ming der Zeitwalze des Kopierers, wodurch
sich die Bildvorderkante der ersten Kopie im
schnellen Einlese-Modus (Rechtseinzug) ver-
schiebt.
1) Zunächst kontrollieren, daß die Nebenab-
lage geschlossen ist.
2) Die Testvorlage auf die Originalablage le-
gen.
3) In der Einstellung DIREKT zwei oder drei
Kopien im schnellen Einlese-Modus er-
stellen.
Vorsicht:
Den Kopiervorgang kontrollieren, um sicherzustel-
len, daß die Kopien im schnellen Einlese-Modus
erstellt wurden.

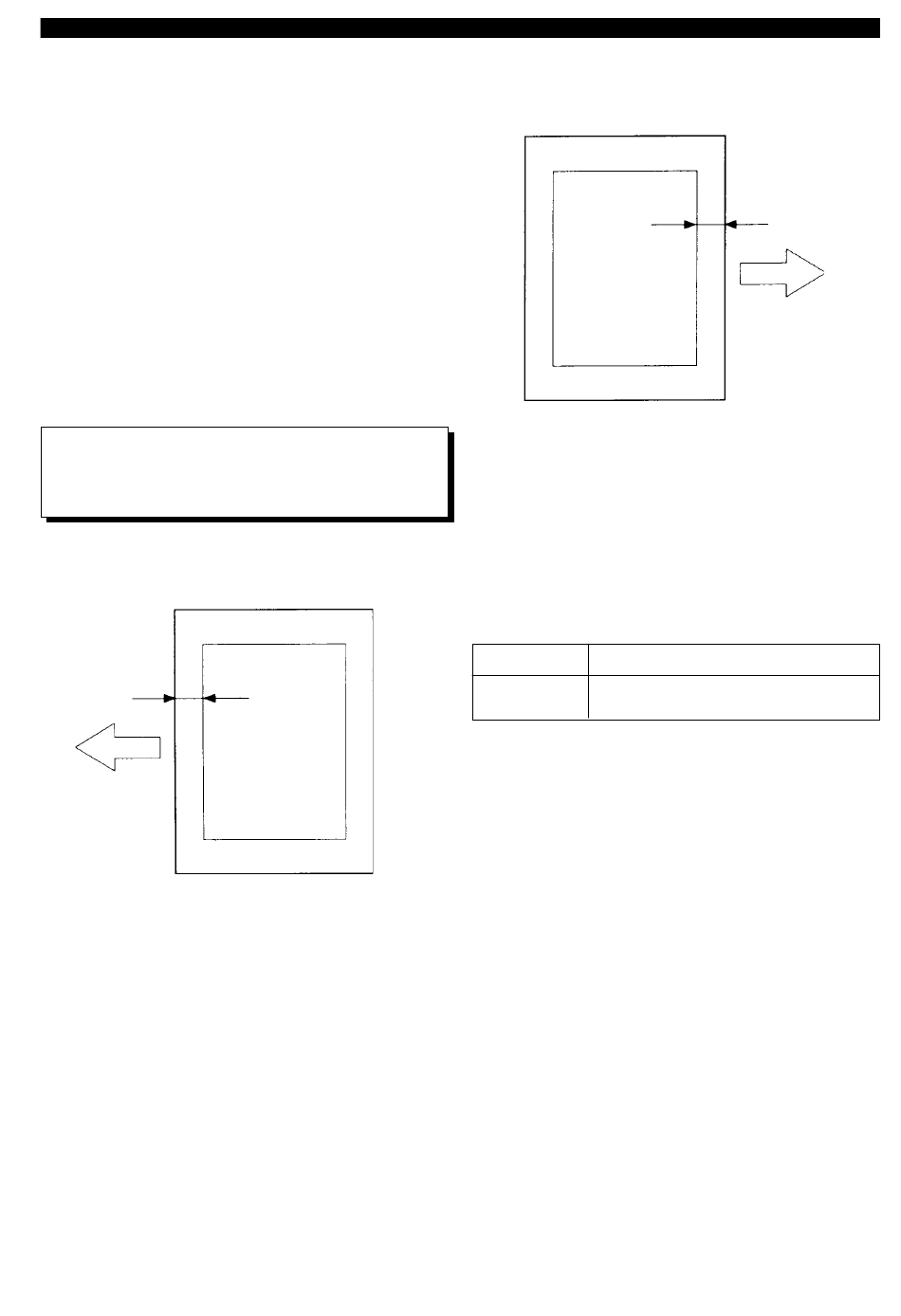

4) Den vorderen, bildfreien Rand A auf einer
der Kopien aus Schritt 3) messen.
Transportrichtung
Abb. 5 - 129
COPYRIGHT © 1995 CANON INC. CANON RDF-D1 REV.0 MÄRZ 1995 PRINTED IN GERMANY
Bildfreier, vorderer
Rand A
5) Jetzt den bildfreien Rand B auf dem Test-
blatt messen.
Bildfreier, vorderer
Rand B
Abb. 5 - 130
6) Den Kopierer in den Service-Mode schal-
ten.
Die Position „*3* LA-LCKPS" auswählen.
7) Entsprechend der Unterschiede zwischen
A und B die Einstellung vermindern oder
vergrößern.
Falls A > B Die Einstellung verringern.
Falls A < B Die Einstellung erhöhen.
Einheit: 0,1 mm (ca.)
Tabelle 5 - 111
8) Die Taste * betätigen, um die neue Ein-
stellung zu speichern.
9) Den Service-Mode verlassen.
10) Die neue Einstellung auf dem Service-
Etikett des Kopierers notieren.
5. FEHLERSUCHE
Transportrichtung
5 - 13
