Justage Der Breite Des Originals (Bei Konfiguration Für Din A/B- Papier); Justage Der Breite Des Originals (Bei Konfiguration Für Inch-Papier) - Canon Rdf-D1 Servicehandbuch
Inhaltsverzeichnis
5. FEHLERSUCHE
5.
Justage der Breite des Originals
(bei Konfiguration für DIN A/B-
Papier)
Die Breite des Originals wird über einen
Schiebe-Potentiometer geprüft. Die Justage
wird wie folgt durchgeführt:
1) Die Abdeckung des RDF-Controller-PCB
entfernen.

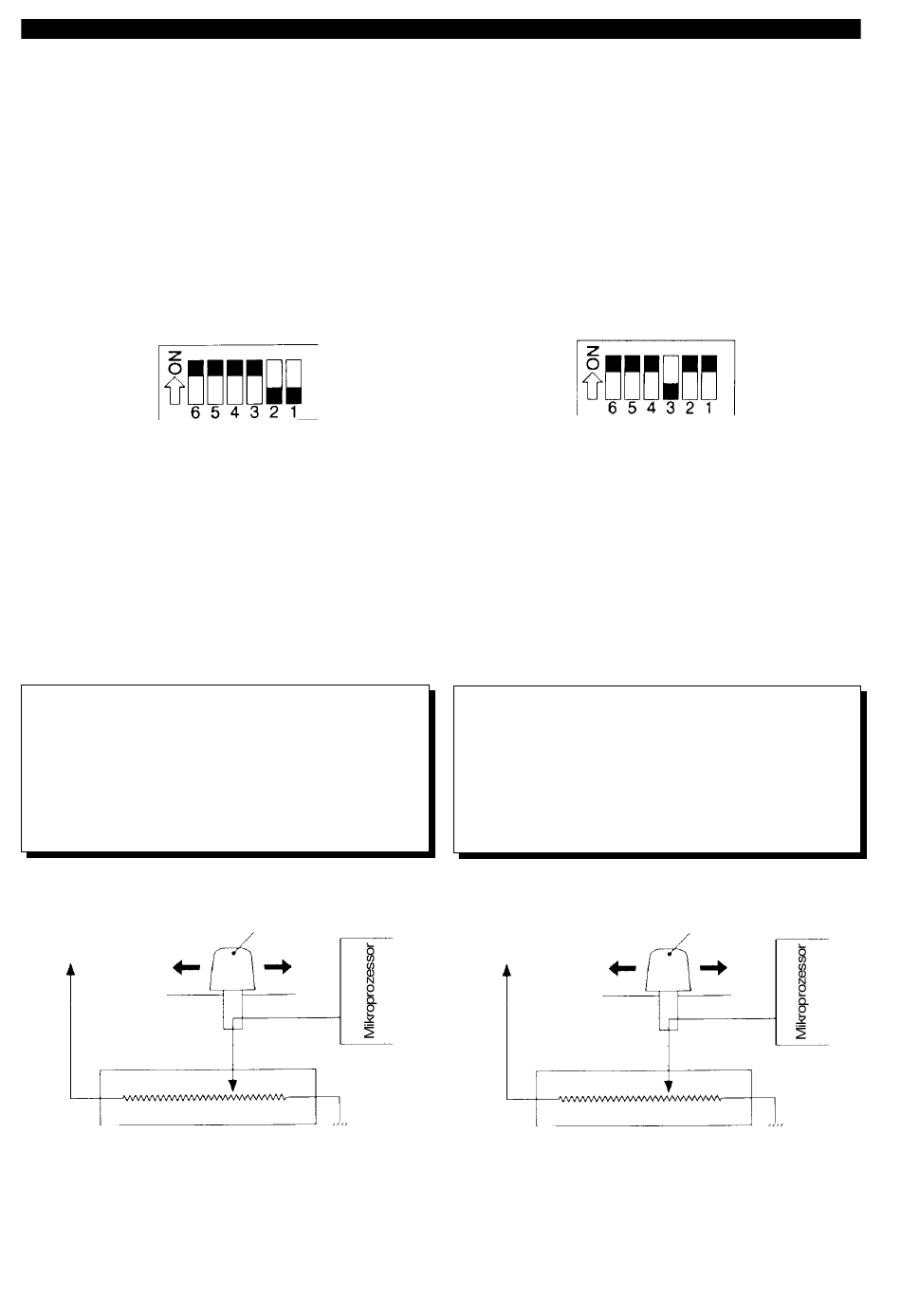

2) Die Bits 3, 4, 5 und 6 auf dem DIP-
Schalter 1 auf ON stellen.
Abb. 5 - 178
3) Die Seitenführung auf A4-Position einstel-
len.
4) Den Tastschalter 1 auf dem RDF-Con-
troller-PCB einmal betätigen.
5) Die Seitenführung jetzt auf A4R-Position
einstellen.
6) Den Tastschalter 1 auf dem RDF-Con-
troller-PCB einmal betätigen.
Vorsicht:
1. Falls LED2 und LED3 während der Justage blin-
ken, war die Justage nicht erfolgreich. In die-
sem Fall ist der Schiebepotentiometer und sei-
ne Installation zu überprüfen.
2. Die Justage muß nur für eine Konfiguration,
d. h. entweder für DIN oder Inch, durchgeführt
werden.
5 V
Originalbreiteerfassung (VR1)
Abb. 5 - 179
5 - 36
Seitenführung
COPYRIGHT © 1995 CANON INC. CANON RDF-D1 REV.0 MÄRZ 1995 PRINTED IN GERMANY
6.
Justage der Breite des Originals
(bei Konfiguration für Inch-Pa-
pier)
Die Breite des Originals wird über einen
Schiebe-Potentiometer geprüft. Die Justage
wird wie folgt durchgeführt:
1) Die Abdeckung des RDF-Controller-PCB
entfernen.
2) Die Bits 1, 2, 4, 5 und 6 auf dem DIP-
Schalter 1 auf ON stellen.
Abb. 5 - 180
3) Die Seitenführung auf LTR-Position ein-
stellen.
4) Den Tastschalter 1 auf dem RDF-
Controller-PCB einmal betätigen.
5) Die Seitenführung jetzt auf LTRR-Position
einstellen.
6) Den Tastschalter 1 auf dem RDF-
Controller-PCB einmal betätigen.
Vorsicht:
1. Falls LED2 und LED3 während der Justage blin-
ken, war die Justage nicht erfolgreich. In die-
sem Fall ist der Schiebepotentiometer und sei-
ne Installation zu überprüfen.
2. Die Justage muß nur für eine Konfiguration, d.
h. entweder für DIN oder Inch, durchgeführt
werden.
5 V
Originalbreiteerfassung (VR1)
Abb. 5 - 181
Seitenführung
