5. FEHLERSUCHE
3.
Beseitigen einer Schräglage
(Linkseinzug)
Diese Justage ist erforderlich, wenn der
RDF-Controller-PCB, der Registrations-
sensor (S3) oder der Schräglagesensor 1
(S4) erneuert wurde.
1) Die Nebenablage öffnen.

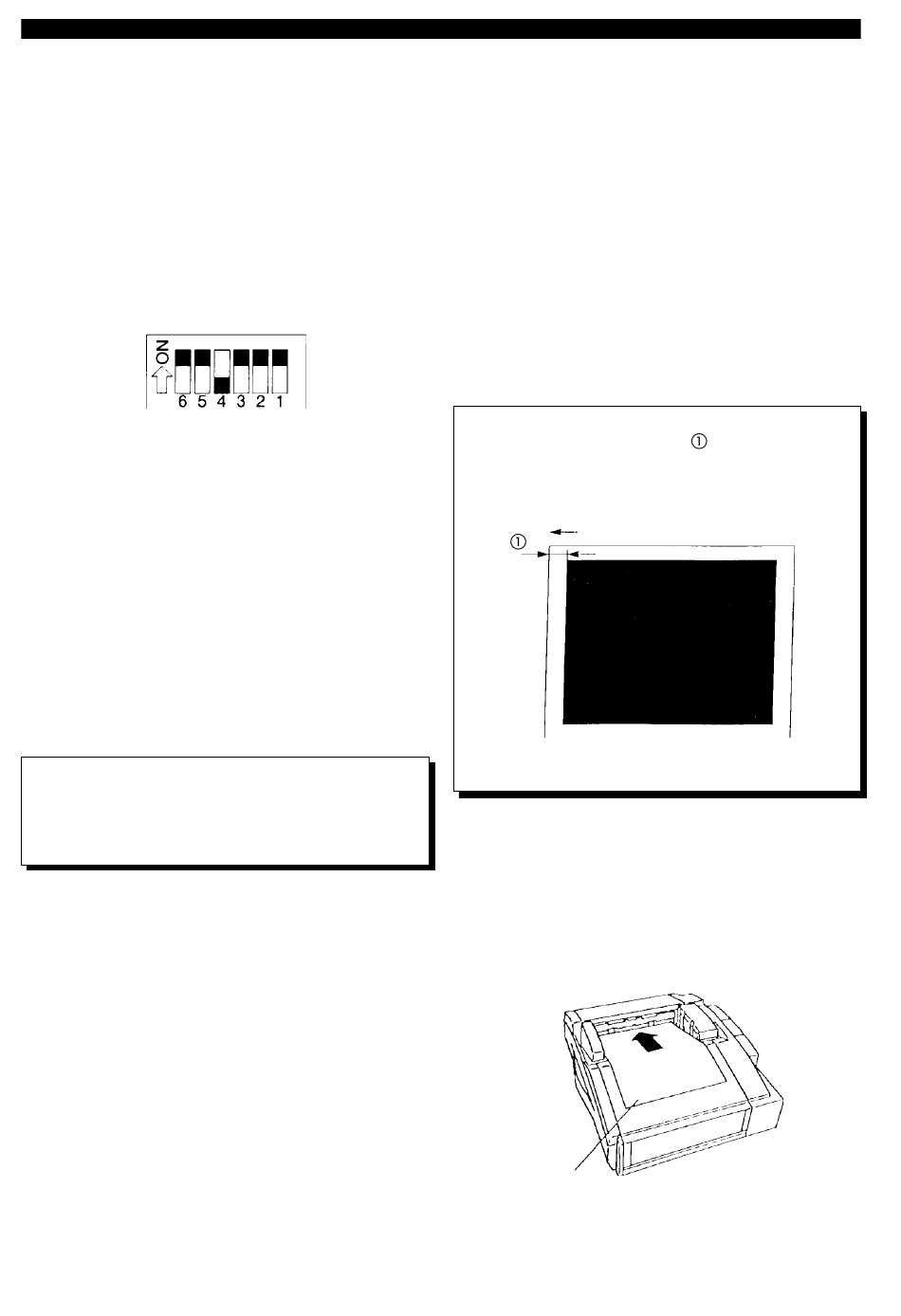

2) Die Bits 1, 2, 3 und 5 auf dem DIP-
Schalter 1 auf ON stellen.
Abb. 5 - 176
3) Das RDF-Testblatt (FY9-9081) auf die Ori-
ginalablage legen (falls das Testblatt nicht
zur Verfügung steht, kann ersatzweise ein
A4-Blatt mit 80 g/qm verwendet werden).
4) Den Tastschalter 1 auf dem RDF-Con-
troller-PCB einmal betätigen.
5) Das Blatt durchläuft den RDF mehrere
Male , wobei eine automatische Justage
durchgeführt wird (sobald der RDF-Be-
trieb endet, ist die Justage erfolgreich ab-
geschlossen).
Vorsicht:
Vor dieser Justage müssen die Sensoren gereinigt
werden.
Das Beseitigen einer Schräglage für den Rechts-
einzug ist nicht notwendig.
5 - 34
4.
Diese Justage ist nach Austausch des RDF-
Controller-PCB oder einer der folgenden
Sensoren durchzuführen:
• Originalsensor 1 (S1)
• Registrationssensor 1 (S3)
• Schräglagesensor 1 (S4)
• Manueller Registrationssensor (S19)
• Bildvorderkantensensor (S20)
• Originalsensor 2 (S27)
1) Eine komplett schwarze Kopie (A3) erstel-
len.
Hinweis:
Der vordere und hintere Rand
als 3 mm sein. Ansonsten würde der schwarze
Bereich nicht vom Originalsensor 1 (S1) erfaßt
wenn das Blatt eingelegt wird.
2) Zunächst kontrollieren, daß im Papierweg
kein Papier vorhanden ist.
3) Die Nebenablage schließen.
4) Das Papier mit der schwarzen Seite nach
unten auf die Dokumentablage legen. Die
Vorderkante (nicht größer als 3 mm) muß
auf der linken Einzugseite liegen.
völlig schwarzes Papier;
die schwarze Seite liegt unten
COPYRIGHT © 1995 CANON INC. CANON RDF-D1 REV.0 MÄRZ 1995 PRINTED IN GERMANY
Sensor-Initialisierung
Transportrichung
Abb. 5 - 177
Andrücken
Abb. 5 - 177 a
darf nicht größer
